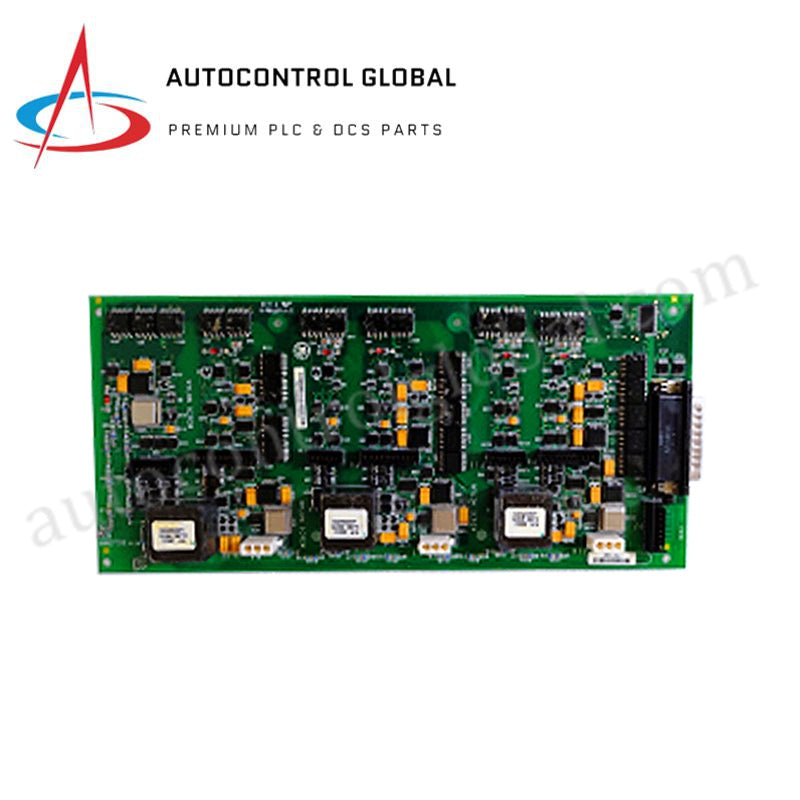

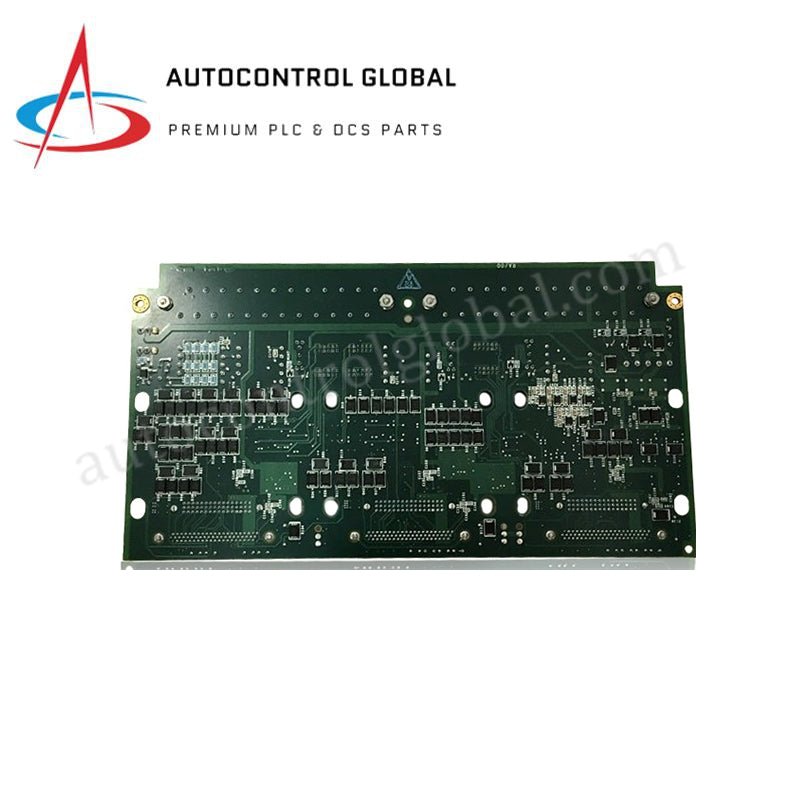

IS230STTCH1A GE Speedtronic 12 Kanallı Termokupl Girişi (kopya)

Ürün Açıklaması

 IS230STTCH1A , General Electric Mark VIe Speedtronic kontrol sistemi için tasarlanmış yüksek hassasiyetli bir Termokupl Giriş Modülüdür (STTC). Bu modül, saha montajlı termokupl sensörleriyle doğrudan arayüz kuracak şekilde geliştirilmiş olup, düşük voltajlı analog sıcaklık sinyallerini kontrolör için dijital telemetriye dönüştürür. Türbin performans izleme açısından kritik bir rol oynar ve egzoz sıcaklık dağılımları, yatak izleme ve yanma kontrolü için gerekli verileri sağlar.

 IS230STTCH1A , J, K, T, E, R, S, B ve N dahil olmak üzere çok çeşitli termokupl tiplerini destekleyen 12 kanallı izole girişlere sahiptir. Endüstriyel sınıf doğruluk sağlamak için, ±0.3 °C hassasiyetli yüksek stabiliteye sahip dijital soğuk bağlantı kompanzasyon (CJC) sensörü karta entegre edilmiştir. Bu donanım revizyonu, yüksek gürültülü ortamlara uygun şekilde optimize edilmiştir; 100 dB Ortak Mod Reddetme Oranı (CMRR) ve 500 VDC kanal-kanal izolasyonu ile güç ekipmanlarından kaynaklanan sinyal parazitlerini önler.

Teknik Özellikler

• Model Adı: IS230STTCH1A

• Uyumlu Montajlar: IS220PAICH1 / IS220PRTDH1 (Sisteme bağlı)

• Giriş Kapasitesi: 12 Termokupl Kanalı

• Termokupl Desteği: J, K, T, E, R, S, B, N Tipleri (Yazılımla yapılandırılabilir)

• Sinyal Çözünürlüğü: ±50 mV giriş aralığı

• Soğuk Bağlantı Kompanzasyonu: ±0.3 °C hassasiyetli dahili dijital sensör

• Veri Örnekleme Hızı: Gerçek zamanlı izleme için kanal başına 10 Hz

• Ölçüm Hassasiyeti: Tam ölçeğin ±%0.25’i (standart 0–70 °C ortam)

• İzolasyon Eşiği: 500 VDC (Kanal-kanal ve kanal-toprak arası)

• Ortak Mod Reddetme: ≥100 dB @ 50/60 Hz

• Çalışma Sıcaklığı: -20 °C ile +60 °C arası

• Depolama Sıcaklığı: -40 °C ile +85 °C arası

• İletişim Arayüzü: Çift yedekli IONet Ethernet bağlantısı

• Standartlara Uygunluk: IEC 61326-1 (EMC Uyumluluğu)

Uygulama ve Sistem Stratejisi

 IS230STTCH1A genellikle Mark VIe G/Ç rafına monte edilir ve veri dijitalleştirmeyi yönetmek için belirli bir G/Ç paketi ile eşleştirilir. Egzoz gazı sıcaklığı (EGT) izleme için ağır hizmet gaz türbini çerçeve boyutlarında (6FA, 7FA, 9FA) yaygın olarak kullanılır. Modülün donanım değişikliği gerektirmeden birden fazla termokupl tipini desteklemesi, yedek parça stoklamayı kolaylaştırır ve sistemin sahada hızlı yeniden yapılandırılmasına olanak tanır.

Sıkça Sorulan Sorular

IS230STTCH1A harici CJC bloklarına ihtiyaç duyar mı?

Hayır,  IS230STTCH1A kart üzerinde dahili dijital soğuk bağlantı kompanzasyon sensörü içerir. Ancak, maksimum doğruluk için terminal bloklarının doğrudan hava akımı veya ısı kaynaklarından korunması önerilir.

Bu modül TMR (Üçlü Modüler Yedekli) mimaride kullanılabilir mi?

Evet,  IS230STTCH1A uygun Mark VIe terminal kartları ve G/Ç paketleri ile birlikte kullanıldığında TMR sistemleriyle uyumludur ve güvenlik açısından kritik uygulamalarda tek bir sıcaklık noktası için üç modülün oy kullanmasına olanak tanır.
