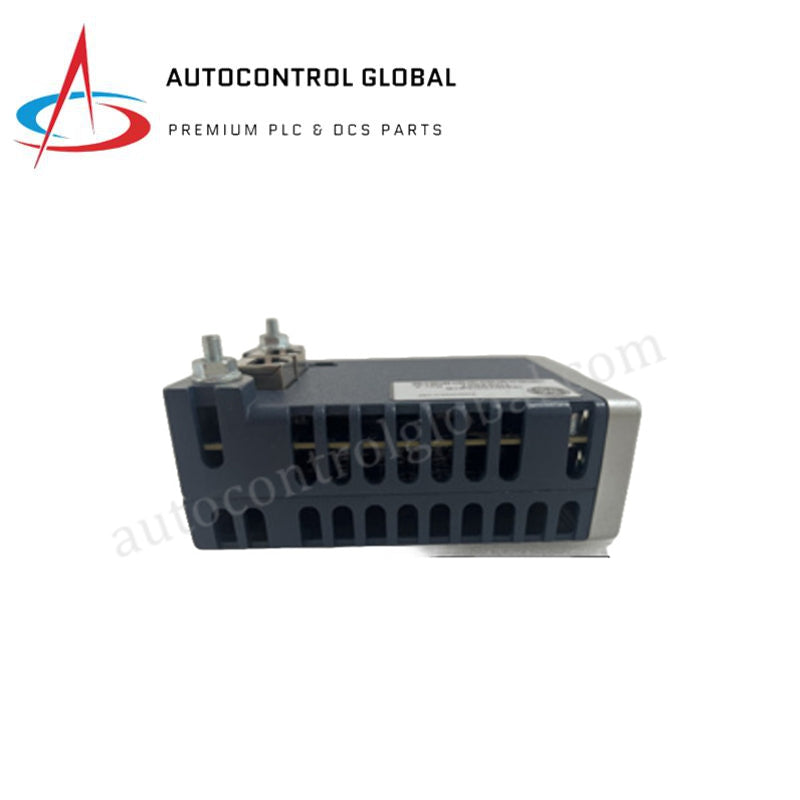

GE IS420YDIAS1B Mark VIeS Ayrık Kontak Giriş Modülü
Manufacturer: GE Fanuc
-
Part Number: IS420YDIAS1B
Condition：New with Original Package
Product Type: Ayrık Giriş Modülleri
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IS420YDIAS1B Mark VIeS Ayrık Kontak Giriş Modülü
IS420YDIAS1B, General Electric tarafından Mark VIeS İşlevsel Güvenlik Sistemi için üretilen ayrık kontak girişli bir I/O paketidir. YDIA işlev koduyla tanımlanan bu modül, saha cihazlarından 24 adede kadar ayrık kontak sinyalini alır ve izler; çift RJ-45 Ethernet bağlantı noktası aracılığıyla bu sinyalleri doğrudan sistem güvenlik mantığına iletir.
Sinyal Koşullandırma ve Güvenlik İzolasyonu
Endüstriyel ortamlarda sinyal bütünlüğünü korumak için modül, saha girişleri ile sistem mantığı arasında 1500 V optik izolasyon sağlamak üzere optokuplörler ve yalıtılmış güç devresi kullanır. Giriş kanallarında elektriksel gürültüyü ve geçici paraziti azaltmak için 4 ms donanım filtresi zaman sabiti bulunur. Bağlı terminal kartına bağlı olarak 24 V DC, 48 V DC veya 125 V DC gerilim düzeylerinde kuru kontak sinyallerini destekler.
Gerçek Zamanlı Tanılama ve Mimari
Ortak bir işlemci kartı ve özel ayrık giriş edinim devresiyle donatılmış olan modül; açılışta kendi kendine testleri, giriş uyarma geriliminin izlenmesini ve giriş yanıtının doğrulanmasını sürekli olarak gerçekleştirir. Olay Sıralaması (SOE) kaydı, hassas arıza analizi için 1 ms örnekleme çözünürlüğünde çalışır. Ünite, DC-37 terminal kartı arayüzü üzerinden bağlanır ve simplex, dual ve Triple Modular Redundancy (TMR) mimarilerini destekler.
Teknik Özellikler
| Parametre | Özellik |
|---|---|
| Model | IS420YDIAS1B |
| Marka | GE |
| Ürün Serisi | Mark VIeS İşlevsel Güvenlik Sistemi |
| İşlevsel Tanımlama | YDIA |
| Ürün Türü | Ayrık Kontak Girişli I/O Paketi |
| Giriş Kanalı Sayısı | 24 ayrık kontak girişi |
| Giriş Sinyali Türü | Kuru kontak / ayrık sinyaller |
| Desteklenen Giriş Gerilim Düzeyleri | 24 V DC, 48 V DC veya 125 V DC (terminal kartına bağlı) |
| Giriş İzolasyonu | 1500 V optik izolasyon |
| Donanım Giriş Filtresi | 4 ms zaman sabiti |
| Olay Sıralaması (SOE) | Desteklenir (1 ms örnekleme çözünürlüğü) |
| İletişim Arayüzleri | Çift RJ-45 Ethernet bağlantı noktası |
| Terminal Kartı Arayüzü | DC-37 konektörü |
| Güç Kaynağı | 24/28 V DC I/O Pack gücü |
| Maksimum Güç Tüketimi | 6.8 W |
| Yedeklilik Desteği | Simplex, dual, TMR |
| Montaj | Uyumlu Mark VIeS terminal kartına doğrudan monte edilir |
| Çalışma Sıcaklığı | -40 °C ila +70 °C (-40 °F ila +158 °F) |
| Depolama Sıcaklığı | -40 °C ila +85 °C (-40 °F ila +185 °F) |
Sıkça Sorulan Sorular
S: IS420YDIAS1B modülü hangi giriş gerilimlerini kabul ediyor?
A: Modül, üniteyle yapılandırılan terminal kartının türüne bağlı olarak 24 V DC, 48 V DC veya 125 V DC kuru kontak giriş sinyallerini kabul eder.
S: Bu I/O paketi hangi yedeklilik yapılandırmalarını destekliyor?
A: IS420YDIAS1B, uyumlu terminal kartı donanımı ve sistem yapılandırmalarıyla eşleştirildiğinde simplex, dual ve Triple Modular Redundancy (TMR) topolojilerini destekler.
