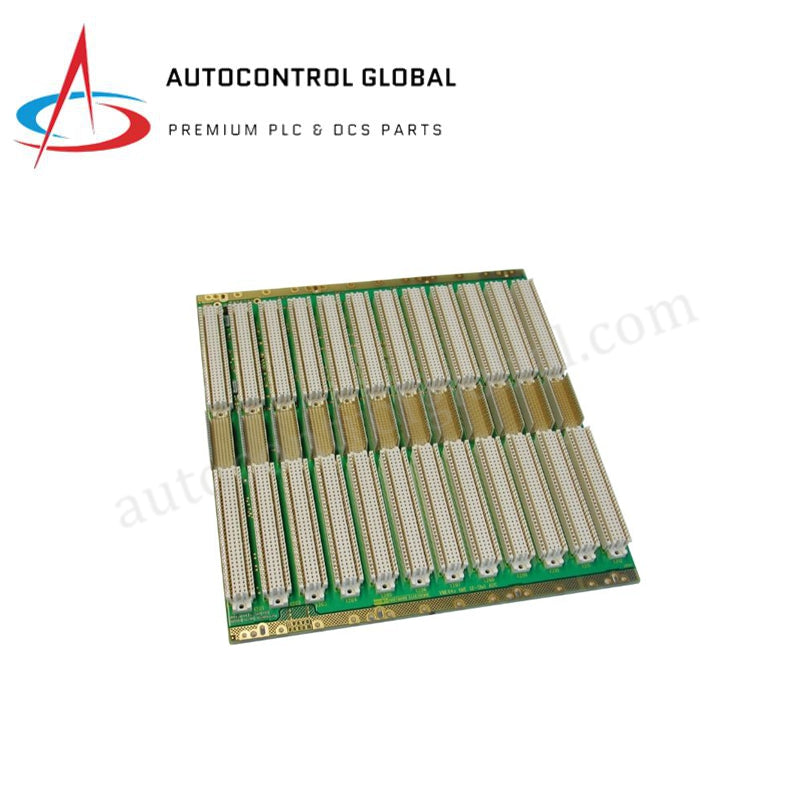

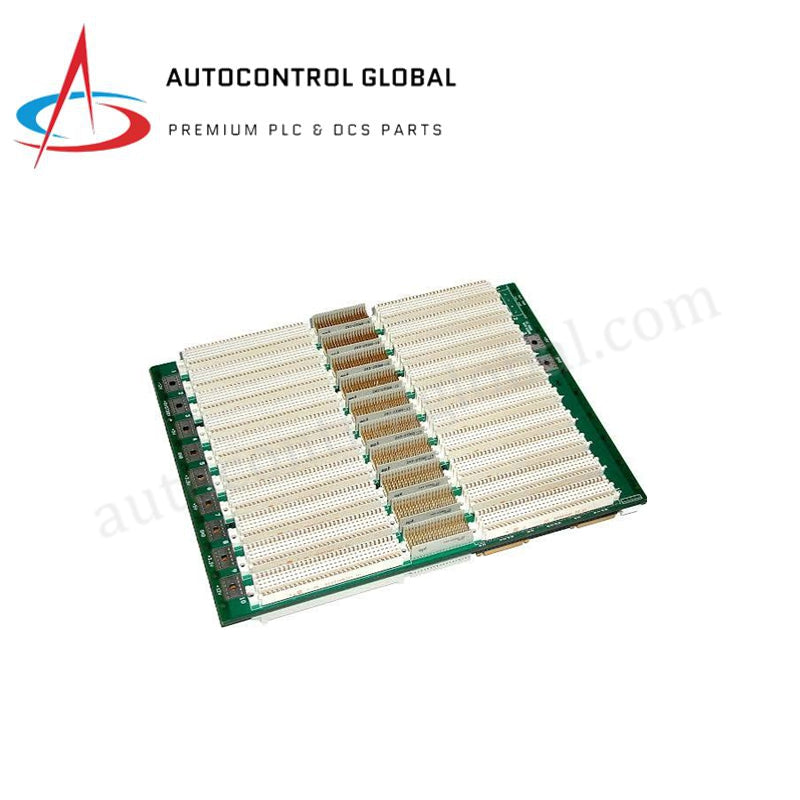

GE VME32 6U 5 Yuvalı Arka Düzlem Modülü J1 J2 VMEbus
Manufacturer: GE Fanuc
-
Part Number: VME32 BACKPLANE
Condition：New with Original Package
Product Type: VMEbus Arka Panel Grupları
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE VME32 Arka Paneli 6U, 5 Yuvalı Düzenek
VME32 Arka Paneli (6U, 5 Yuvalı), endüstriyel bilgi işlem, kontrol sistemleri ve gömülü otomasyon mimarileri için üretilmiş yüksek performanslı bir VMEbus arka panel düzeneğidir. ANSI/VITA 1-1994 standardına uygun olan bu 5 yuvalı 6U Eurocard arka paneli, takılabilir VME modülleri arasında 32 bitlik veri aktarımları için adres, veri, kontrol ve güç hatlarının ortak yönlendirilmesini sağlar.
Yüksek Frekanslı Sinyal Bütünlüğü ve Katman Tasarımı
Kontrollü empedanslı 8 katmanlı şerit hat PCB yerleşimiyle üretilen arka panel, düşük gürültülü tasarım ve mükemmel yüksek frekanslı sinyal bütünlüğü sağlamak için dış katmanlarda toprak düzlemleri içerir. Yüzey Montaj Teknolojisi (SMT) ve pres geçme montajı, uzun vadeli mekanik güvenilirliği ve yüksek frekans performansını artırır. Sinyal sonlandırma, ek kart genişliği gerektirmeden yerleşik pasif 330 ohm/470 ohm ağlar veya isteğe bağlı düşük akımlı aktif sonlandırma ile sağlanır.
Veri Yolu Yapılandırması ve Güç Dağıtımı
Düzenek, J1 ve J2 konumlarında standart 96 pinli, 3 sıralı DIN 41612 konektörlerini barındırır; G/Ç yönlendirmesi için tüm J2 yuvalarında ve ilk J1 yuvasında uzatılmış kuyruklar bulunur. Akım yolu empedansını en aza indirmek amacıyla yüksek akımlı güç girişi bağlantı noktaları ilgili konektör pinlerinin yanına yerleştirilmiştir. Bunlar, harici bara gerek kalmadan standart DC güç hatlarının yanı sıra +V ve -V yardımcı hatlarını da destekler. Ayrıca her yuvada yüksek frekanslı dekuplaj kapasitörleri ve dağıtılmış toplu dekuplaj kullanılarak yuva gücü filtrelenir.
Teknik Özellikler
| Parametre | Teknik Özellik |
|---|---|
| Model | VME32 Arka Paneli (6U, 5 Yuvalı) |
| Marka | GE |
| Ürün Türü | VMEbus Arka Panel Düzeneği |
| Uyumluluk Standardı | ANSI/VITA 1-1994 |
| Form Faktörü | 6U Eurocard |
| Yuva Sayısı | 5 yuva |
| Veri Yolu Mimarisi | 32 bit VME32 paralel veri yolu |
| Konektör Türü | 96 pinli, 3 sıralı DIN 41612 konektörleri (J1 ve J2) |
| PCB Yapısı | Kontrollü empedanslı 8 katmanlı şerit hat |
| Sinyal Sonlandırma | Pasif (330 ohm / 470 ohm) veya düşük akımlı aktif |
| Veri Yolu Zincirleme Bağlantısı | Aktif/pasif otomatik veya manuel jumper pini |
| Montaj Teknolojisi | Yüzey Montaj Teknolojisi (SMT) ve pres geçme konektörler |
| Güç Bağlantıları | Yardımcı (+V/-V) güç hatlarını destekleyen yüksek akımlı güç girişi bağlantı noktaları |
| Filtreleme ve Dekuplaj | Yuva başına yüksek frekanslı dekuplaj ve dağıtılmış toplu düşük frekanslı dekuplaj |
Sık Sorulan Sorular
S: Bu VME32 arka paneli hangi fiziksel standarda ve yuva boyutuna uygundur? C: Arka panel, 5 yuvalı yapılandırmasıyla 6U Eurocard form faktörüne uygundur ve ANSI/VITA 1-1994 teknik özelliklerini tamamen karşılar.
S: J1 ve J2 konektör yuvalarındaki G/Ç bağlantıları nasıl sağlanıyor? C: Arayüz, tüm J2 yuvalarında ve arka G/Ç işlevi için ilk J1 yuvasında uzatılmış kuyruklara sahip 96 pinli DIN 41612 konektörleriyle sağlanır.
