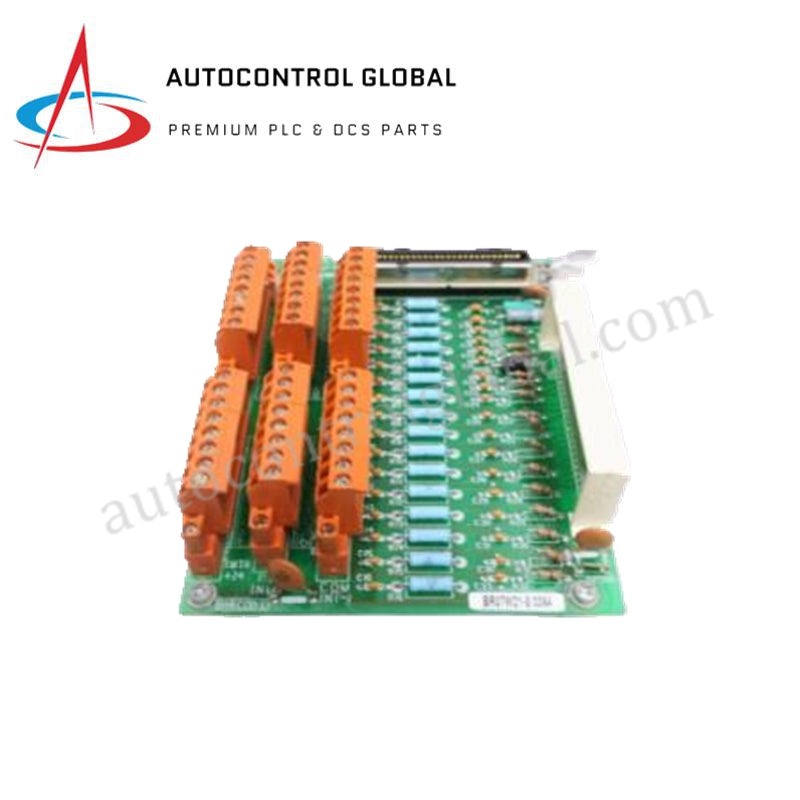

HART Uyumlu Analog Giriş Kartı | Honeywell MC-TAIH14
Manufacturer: Honeywell
-
Part Number: MC-TAIH14 51305887-150
Condition：New with Original Package
Product Type: DCS Kontrol Cihazları
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Ürün Genel Bakış
Honeywell MC-TAIH14 (Parça Numarası 51305887-150) , Honeywell Experion PKS ve eski TDC sistemleri için yüksek bütünlüklü Yüksek Seviyeli Analog Giriş (HLAI) Kartı olarak hizmet vermektedir. Bu modül, akış ölçerler, basınç dönüştürücüler ve sıcaklık sensörleri dahil olmak üzere saha vericilerinden hassas 4-20mA veya 0-10VDC sinyallerini yakalamak üzere tasarlanmış 14 izole kanalı sağlar. Bu kartı %100 yepyeni ve fabrika orijinali olarak sunuyoruz ve entegre HART (Highway Addressable Remote Transducer) protokol desteği içerir. MC-TAIH14, kontrol sisteminin akıllı saha cihazlarından zengin tanılama verileri çıkarmasını sağlarken, gerçek zamanlı proses izleme için yüksek hızlı, 12 bit sinyal dönüşümü sağlar.
Teknik Özellikler
MC-TAIH14, bu endüstriyel sınıf parametreler aracılığıyla gelişmiş analog veri toplama işlemini koordine eder:
| Özellik | Teknik Detaylar |
| Model Numarası | MC-TAIH14 |
| Parça Numarası | 51305887-150 |
| Üretici | Honeywell (ABD) |
| Giriş Kanalları | 14 İzole Analog Kanal |
| Sinyal Türleri | 4–20 mA, 0–20 mA, 0–10 VDC |
| Protokol Desteği | Entegre HART Dijital İletişim |
| Çözünürlük | 12 bit A/D Dönüşümü |
| Doğruluk | Tam Ölçeğin ±%0,1’i |
| İzolasyon | Kanal-Kanal ve Kanal-Sistem Arası |
| Çalışma Sıcaklığı | -20 °C ile +70 °C Arası |
| Güç Kaynağı | 24 VDC Nominal |
| Durum | %100 Yepyeni Orijinal |
Mühendislik Avantajları
-
HART Geçiş Yeteneği: MC-TAIH14, 4-20mA analog sinyal üzerine bindirilmiş HART dijital iletişimi destekler. Bu, bakım ekiplerinin uzaktan kalibrasyon yapmasına, ikincil değişkenlere erişmesine ve cihaz sağlığını doğrudan Experion İstasyonu’ndan izlemesine olanak tanır; saha tabanlı el tipi iletişim cihazlarına olan ihtiyacı önemli ölçüde azaltır.
-
Üstün Sinyal Bütünlüğü: Bağımsız kanal-kanal izolasyonu toprak döngülerini ortadan kaldırır ve ortak mod gürültüsünü en aza indirir. Bu mimari, arızalı bir vericinin veya bir döngüdeki yerel elektriksel dalgalanmanın kalan 13 kanalın verilerini bozmasını veya merkezi I/O arka planını zarar görmesini engeller.
-
Belirlenebilir Yüksek Hızlı Veri Toplama: 12 bit A/D dönüştürücü, gerçek zamanlı kontrol döngülerini desteklemek için yüksek hızlı örnekleme yapar. Bu hızlı tepki, türbin kontrolü, basınç koruması ve yüksek basınçlı buhar hatlarında milisaniye hassasiyetinde veri doğruluğunun tesis güvenliğini belirlediği durumlarda kritik öneme sahiptir.
-
Evrensel Giriş Esnekliği: Kart, hem akım (döngü beslemeli veya kendi beslemeli) hem de voltaj girişlerini kabul eder. Bu çok yönlülük, mühendislerin tesis genelinde farklı saha cihazı çıkış türlerine bakılmaksızın MC-TAIH14’ü standart hale getirmesine ve yedek parça yönetimini basitleştirmesine olanak tanır.
Sıkça Sorulan Sorular
-
MC-TAIH14 yedekli konfigürasyonları destekliyor mu?
Evet. MC-TAIH14, uyumlu bir Honeywell rafında yedekli çiftler halinde kurulabilir. Sistem, donanım arızası durumunda kesintisiz proses görünürlüğü sağlamak için birincil ve ikincil modüller arasındaki analog verileri otomatik olarak senkronize eder.
-
Bu kart, HART olmayan analog modüllerin doğrudan yerine geçer mi?
Çoğu durumda evet. MC-TAIH14, eski modüllerle aynı temel 4-20mA veri toplama işlevini sunar ancak HART dijital verisi avantajını da ekler. Mevcut I/O işlemcinizin (IOP) genişletilmiş HART tanılama özelliklerini desteklediğinden emin olmalısınız.
-
Bu modül için hangi montaj seçenekleri mevcuttur?
MC-TAIH14, standart bir Honeywell Yüksek Performanslı Proses Yöneticisi (HPM) veya I/O rafına doğrudan takılır. Modüler kart tasarımı, yedekli sistemlerde sıcak değişim (hot-swap) yapılmasına olanak tanır; böylece bakım için tüm sistemin kapatılmasına gerek kalmaz.
