Honeywell TC-IAH161 Yüksek Seviyeli Analog Giriş | TDC 3000

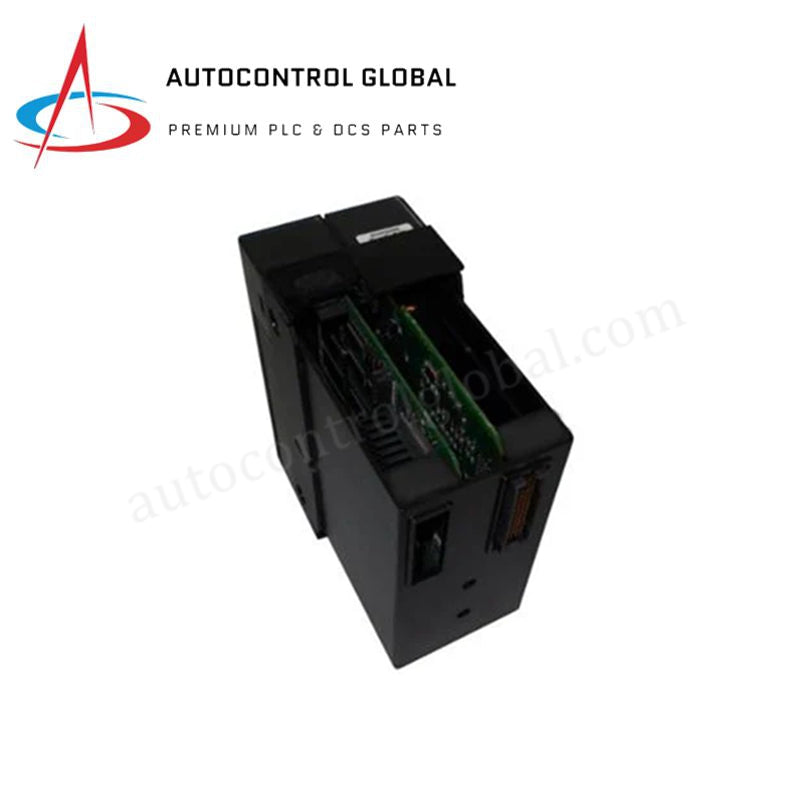

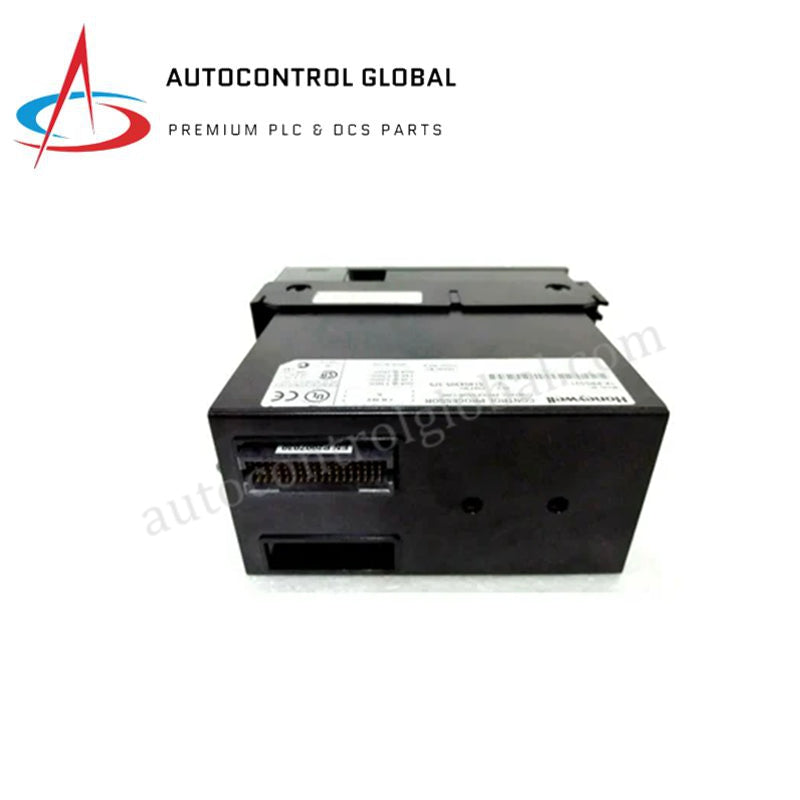

Honeywell TC-IAH161 TC-IAH16I Yüksek Seviyeli Analog Giriş Modülü

Ürün Açıklaması

The TC-IAH161 (TC-IAH16I) yüksek yoğunluklu, Honeywell Experion PKS ve eski TDC 2000/3000 kontrol sistemleri için tasarlanmış yüksek seviyeli analog giriş modülü. Çeşitli saha vericileriyle arayüz oluşturmak için tasarlanmıştır, bu modül, hem gerilim hem de akım sinyallerini işleyebilen 16 ayrı kanala sahiptir. Ham analog veriyi hassas 16-bit dijital değerlere dönüştürür, daha sonra gerçek zamanlı proses izleme için her 250 milisaniyede bir kontrolöre yayınlanır.

Yüksek parazitli endüstriyel ortamlarda dayanıklılığı sağlamak için, şu TC-IAH161 (TC-IAH16I) 2550V DC'de test edilen önemli galvanik izolasyon ve yüksek RFI bağışıklığı ile inşa edilmiştir. Bu, sinyal bütünlüğünün çok önemli olduğu kritik altyapılar için ideal bir seçim yapar, petrokimya rafinajı gibi, güç üretimi, ve büyük ölçekli üretim için kullanılır. Modül, TC-TBCH güvenli ve düzenli saha kablolaması için 36 konumlu terminal bloğu.

Detaylı Teknik Özellikler

Donanım parametreleri TC-IAH161 aşağıda detaylandırılmıştır:

• Üretici: Honeywell

• Model Numarası: TC-IAH161 / TC-IAH16I

• Ürün Türü: Yüksek Seviyeli Analog Giriş Modülü

• Sistem Uyumluluğu: Experion PKS, TDC 2000, TDC 3000

• Kanal Sayısı: 16 Kanal

• Giriş Gerilim Aralıkları: ±10.25 V, 0 ila 10.25 V, 0 ila 5.125 V

• Giriş Akım Aralığı: 0 ila 20.5 mA (dahili 249 Ω nominal direnç kullanılarak)

• Çözünürlük: Tüm aralıklarda 16-bit

• Modül Yayın Hızı: 250 ms

• Giriş Empedansı (Gerilim): > 1.0 MΩ

• Giriş Empedansı (Akım): 249 Ω nominal

• Kanal Bant Genişliği: 20 Hz (-3 dB)

• İzolasyon Voltajı: 2550V DC 1 saniye için (Kullanıcıdan Sisteme)

• RFI Bağışıklığı: < 2.10 V/m'de %0 hata (27 ila 1000 MHz)

• Güç Dağılımı: 4.Maksimum 1 W

• Terminal Blok Arayüzü: TC-TBCH (36 konumlu)

• Çalışma Sıcaklığı: -20 °C ile +60 °C arası

• Nakliye Ağırlığı: 1.5 kg
