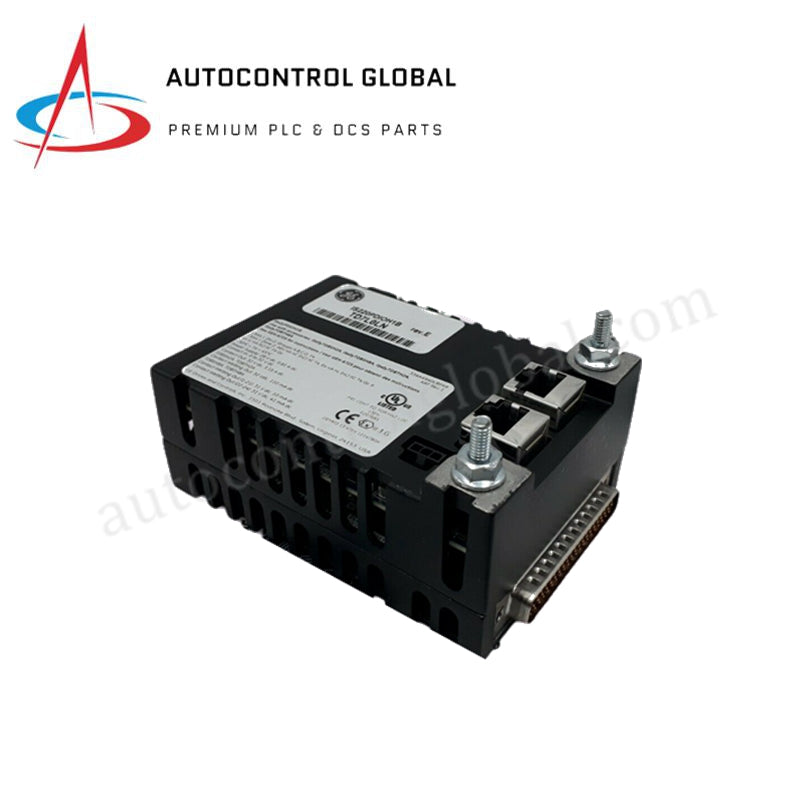

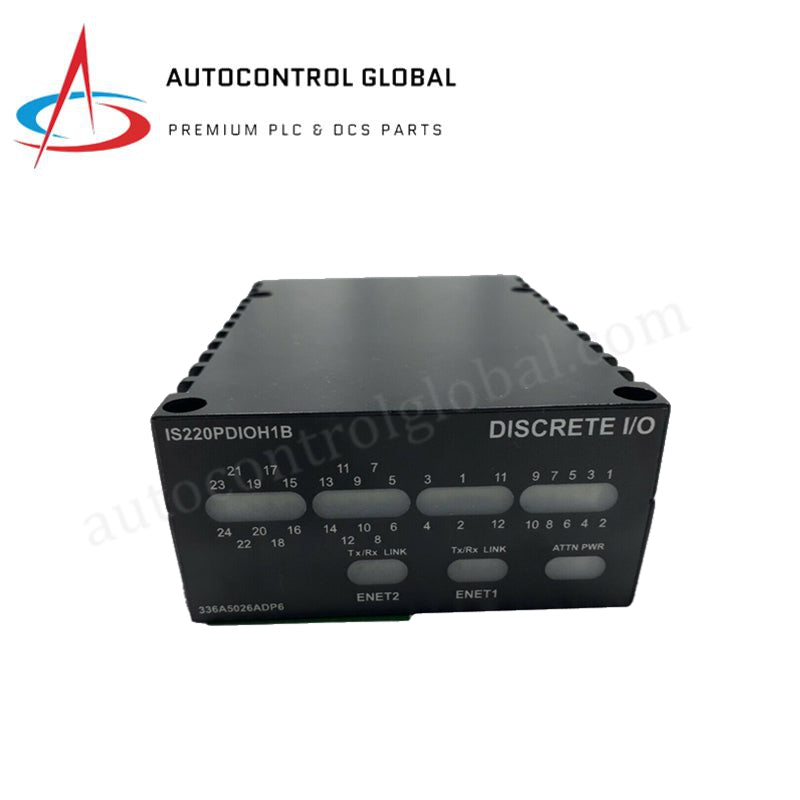

IS220PDIOH1B GE Mark VIe Dijital Giriş/Çıkış Modülü
Manufacturer: GE Fanuc
-
Part Number: IS220PDIOH1B
Condition：New with Original Package
Product Type: Ayrık Giriş/Çıkış Modülleri
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IS220PDIOH1B Ayrık Giriş/Çıkış Modülü
IS220PDIOH1B, General Electric tarafından Mark VIe Speedtronic türbin kontrol platformu için üretilmiş bir ayrık giriş/çıkış paketidir. Dijital giriş toplama, röle çıkışı kontrolü, yerel işleme ve çift Ethernet iletişimini kompakt bir modülde birleştirir. Saha kontak sinyallerini türbin denetleyicilerine bağlamak üzere tasarlanan ünite, 24 kontak girişini ve 12 Form C mekanik röle çıkışını destekler.
İşlevsel Genel Bakış ve Mimari
Modül, türbin yönetimi uygulamalarında ayrık saha sinyallerini işler ve kontrol komutlarını yürütür. Sinyal koruması için 1500 V'a kadar optik grup yalıtımına sahiptir ve 4 ms değerinde bir donanım giriş filtresi içerir. Nominal çalışma gerilimi 28,0 V DC'dir; 125 V DC ıslatma gerilimiyle 50/60 Hz'de 60 V RMS'ye kadar kontak giriş gerilimi bastırmasını destekler.
İzleme ve Tanılama
Sistem güvenilirliği, 12 çıkışın tamamında özel röle ve bobin izleme ile 6 adede kadar sigortayı izleyebilen 3 çoklanmış geri bildirim kanalı sayesinde korunur. Yerleşik tanılama işlevleri, açılışta kendi kendine testleri, güç kaynağı izlemeyi ve giriş geri bildirim doğrulamasını gerçekleştirir. Ünite ayrıca 1.000 Hz tarama hızıyla Olay Sırası kaydını destekler.
Teknik Özellikler
| Parametre | Teknik Özellik |
|---|---|
| Üretici | General Electric (GE) |
| Model Numarası | IS220PDIOH1B |
| Ürün Türü | Ayrık Giriş/Çıkış Modülü (G/Ç Paketi) |
| Ürün Serisi | Mark VIe / Speedtronic |
| Dijital Giriş Sayısı | 24 kontak girişi |
| Röle Çıkışı Sayısı | 12 Form C mekanik röle çıkışı |
| Giriş Yalıtımı | 1500 V'a kadar optik grup yalıtımı |
| Donanım Giriş Filtresi | 4 ms |
| Modülün Nominal Gerilimi | 28,0 V DC |
| Maksimum Kontak Giriş Gerilimi Bastırma | 125 V DC ıslatma gerilimiyle 50/60 Hz'de 60 V RMS |
| Röle ve Bobin İzleme | 12 röle/bobin izleyicisi |
| Sigorta Durumu İzleme | En fazla 6 sigortayı izlemek için 3 çoklanmış geri bildirim kanalı |
| Çıkış Yanıt Süresi | Ethernet komutundan çıkışa kadar genellikle 4 ms |
| İletişim Arabirimleri | 2 Ethernet bağlantı noktası |
| Olay Sırası (SOE) | Destekleniyor |
| SOE İzleme Tarama Hızı | 1.000 Hz |
| Çalışma Sıcaklığı | -40°C ila +70°C (-40°F ila +158°F) |
| Uyumlu Terminal Kartları | Belirtilen varyantlar da dahil olmak üzere TDBS ve TDBT aileleri |
| Boyutlar | 10,8 cm x 6,3 cm x 5,7 cm |
| Ağırlık | 0,2 kg |
Sık Sorulan Sorular
Q: IS220PDIOH1B modülü hangi terminal kartı aileleriyle uyumludur?
A: Modül, belirtilen varyantlar da dahil olmak üzere TDBS ve TDBT terminal kartı aileleriyle uyumludur.
Q: Modül, Olay Sırası (SOE) kaydını destekliyor mu?
A: Evet, 1.000 Hz tarama hızıyla Olay Sırası (SOE) izlemeyi destekler.
