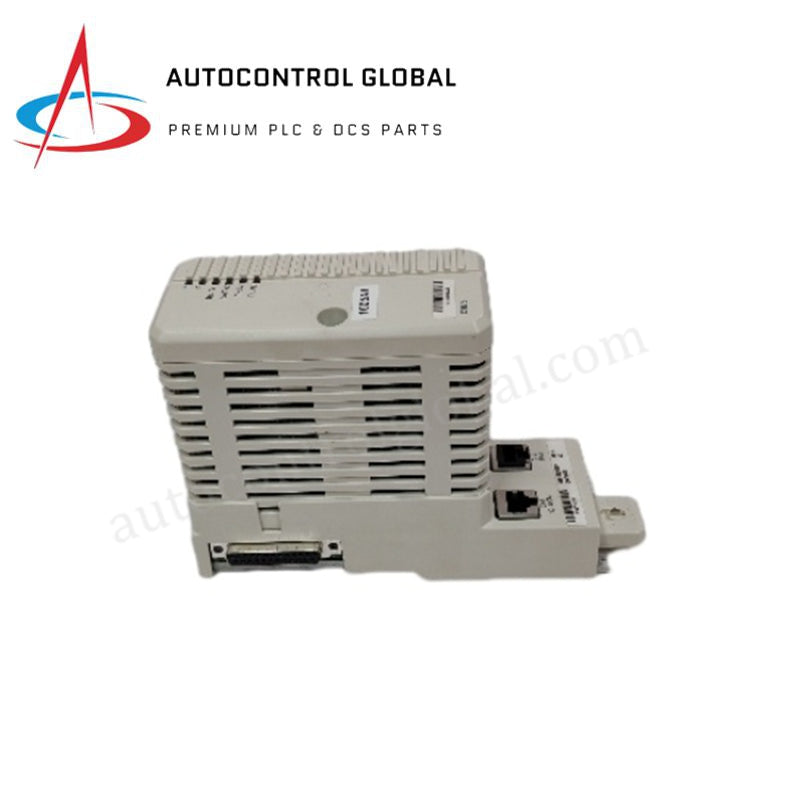

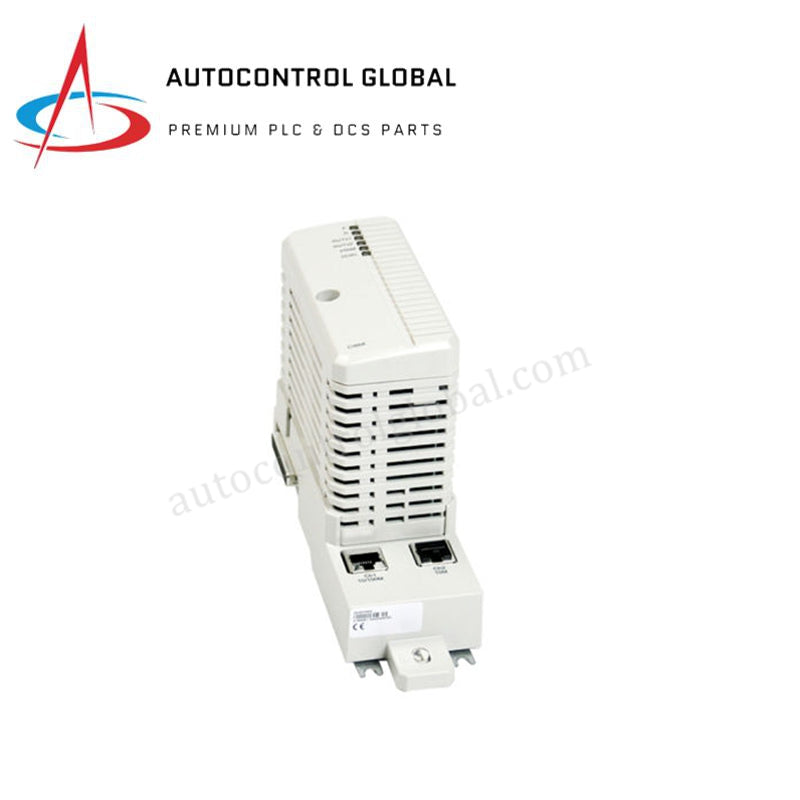

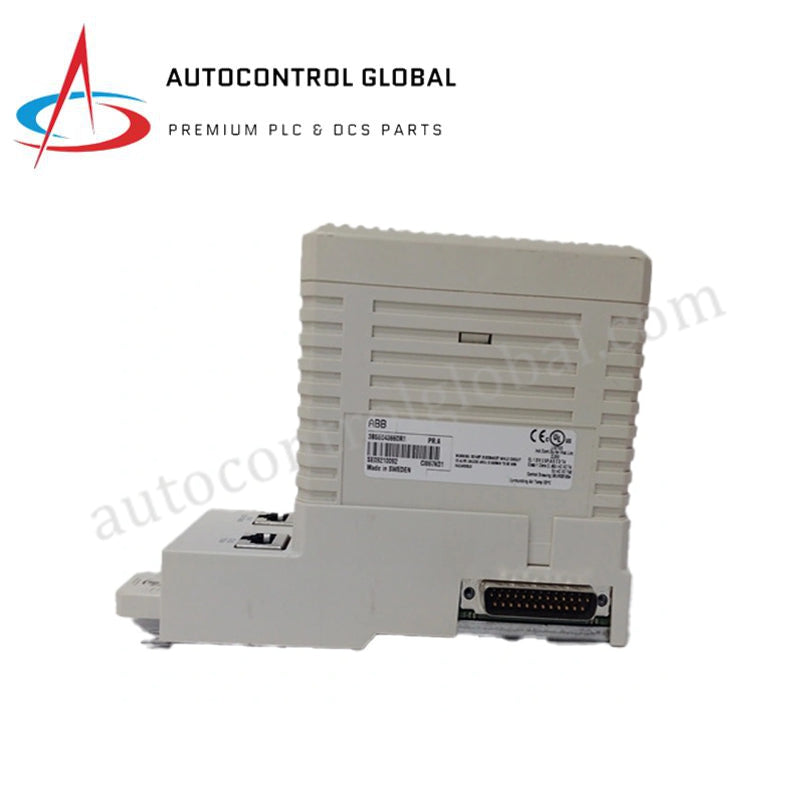

PM858K01 ABB 3BSE082895R1 AC 800M CPU İşlemci Modülü
Manufacturer: ABB
-
Part Number: PM858AK01
Condition：New with Original Package
Product Type: CPU İşlemciler
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ABB PM858K01 3BSE082895R1 CPU İşlemci Modülü
ABB System 800xA platformlarında yüksek hızlı mantık yürütme için yapılandırılmış olan ABB PM858K01 3BSE082895R1 (PM858K01 CPU Modülü), dağıtılmış kontrol ağları için doğrudan fiziksel ve elektriksel işlem sağlar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | PM858K01 (3BSE082895R1) |
| Marka | ABB |
| Menşei | İsveç |
| Ağırlık | 0.75 kg |
| Boyutlar | 132 mm x 53 mm x 65 mm |
| Çalışma Sıcaklığı | -20 °C ile +60 °C arası |
| Güç Tüketimi | 12 W |
| Hafıza | 64 MB RAM, 128 MB Flash |
| İletişim | 2x Ethernet, RS-232, PROFIBUS, Modbus TCP |
Endüstriyel Kontrol ve İşlem Mimarisi
PM858K01, yüksek performanslı RISC mimarisi kullanarak backplane veri yolu iletişim hızını optimize eder. Bu modül, donanım değişimi gerektirmeden mühendislerin belirli sistem yazılım sürümleriyle uyumlu çalışma zamanı ortamlarını güncelleyebilmeleri için firmware flash uyumluluğunu destekler. Ünite, AC 800M mimarisi içinde G/Ç yoğunluğu ölçeklendirmesini kolaylaştırır ve birbirine bağlı düğümler arasında belirlenebilir veri alışverişini sürdürür. Yedekli konfigürasyonlarda, modül yüksek hızlı RCU-Link protokolleri aracılığıyla işlemci senkronizasyonunu yönetir. Sistem tanımlaması, benzersiz bir donanım Ethernet adresi ile sağlanır ve bu adres, ağ bütünlüğünü garanti etmek için başlatma döngüsü sırasında kontrolör tarafından çapraz doğrulanır.
Sıkça Sorulan Sorular
S: PM858K01 normal sistem çalışması sırasında sıcak değiştirmeyi destekliyor mu?
C: Modül, yedekli konfigürasyonda sıcak değiştirme desteği sunar. İkincil kontrolör ana durumu üstlendiğinde, birincil ünite kontrol döngülerini kesintiye uğratmadan taban plakadan çıkarılabilir.
S: COM3 portunun elektriksel kısıtlamaları nelerdir?
C: COM3 portu, modem kontrol sinyallerine sahip bir RS-232C arayüzüdür. Kullanıcılar, bağlı cihazların RS-232 voltaj seviyeleri içinde çalıştığından ve kablo kalkanının gürültü girişimini azaltmak için doğru şekilde toprağa bağlandığından emin olmalıdır.
Saha Kurulum Kılavuzu
- Montaj ve Yönlendirme: CPU’yu TP830 taban plakasına kaydır ve kilitle mekanizması ile monte edin. Backplane konnektörlerinin titreşim nedeniyle gevşemesini önlemek için DIN ray montajının sağlamlığını kontrol edin.
- Ağ Bağlantısı: Kontrol Ağı arayüzü için çift RJ45 portlarını (CN1, CN2) kullanın. Kablo hasarından kaynaklanabilecek tek nokta arızası riskini önlemek için yedekli iletişim yollarının fiziksel olarak ayrılmış olmasına dikkat edin.
- Topraklama ve Kalkanlama: Kablo kalkanlarını taban plakadaki belirlenmiş şasi topraklama noktalarına sonlandırın. Endüstriyel elektromanyetik girişimden 100 Mbps veri hızını korumak için bükümlü çift, kalkanlı Ethernet kablosu kullanın.
- Veri Depolama: CompactFlash arayüzü, yerel veri kaydı ve çalışma zamanı depolaması sağlar. Kartın tam oturduğundan ve toz kapağının sıkıca kapalı olduğundan emin olarak çevresel izolasyonu koruyun.
