PM858K02 ABB AC 800M Serisi CPU İşlemci Modülü

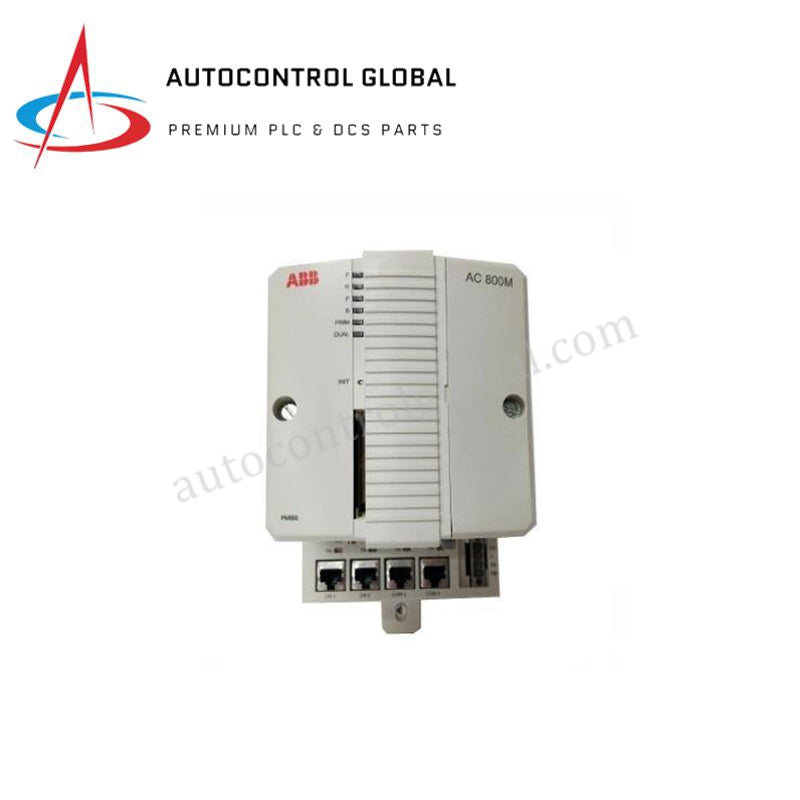

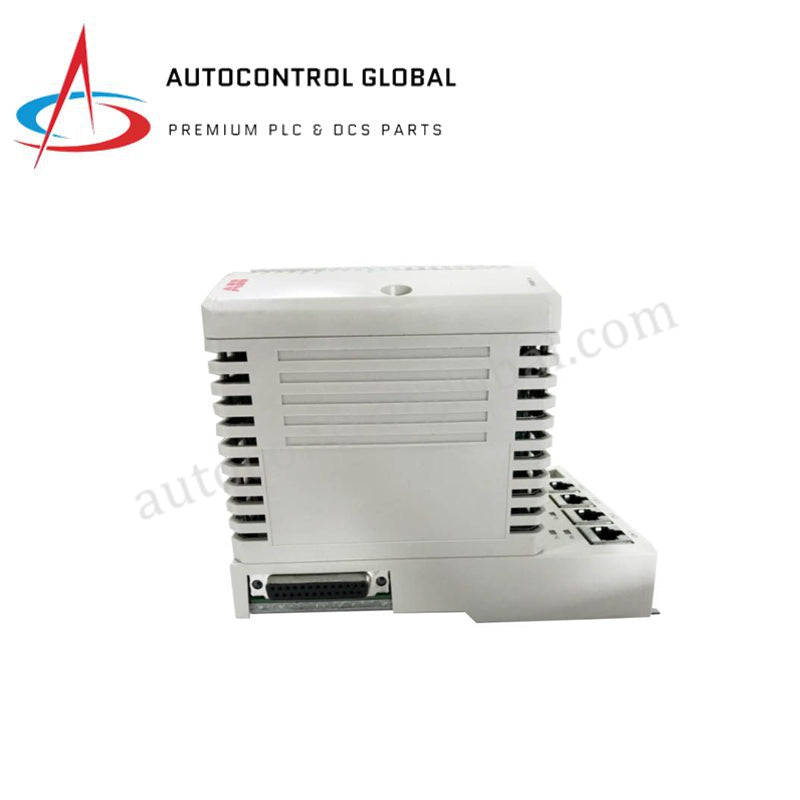

ABB PM858K02 CPU İşlemci Modülü

ABB PM858K02 3BSE082896R1, ayrıca PM858K02 CPU Modülü olarak da kataloglanmış olup, ABB System 800xA ağ platformları içinde gerçek zamanlı kontrol mantığı ve veri işleme görevlerini yürütmek için özel bir donanım bileşeni olarak çalışır.

Donanım Özellikleri

Endüstriyel Kontrol ve İşleme Mimarisi

PM858K02 modülü, optimize edilmiş backplane veri yolu iletişim hızı ile sistem genelindeki işlemleri yöneterek kontrol döngülerinin deterministik yürütülmesini sağlar. İşlemci, entegre CompactFlash arayüzü sayesinde firmware flash uyumluluğunu destekler ve AC 800M ekosistemi içinde sürüm bazlı güncellemelere olanak tanır. Kararlı çalışma için birim, sıkı I/O yoğunluk ölçeklendirme yönetimi uygular ve yedekli kontrolör çiftleri arasında özel RCU-Link kabloları ile senkronizasyonu sürdürür. Her taban plaka, CPU tarafından başlatma sırasında geçerli ağ segmentasyonu ve iletişim eşlemesini sağlamak için çapraz referans verilen benzersiz bir donanım kimliğini Ethernet adresi olarak sağlar.

Sıkça Sorulan Sorular

S: Bu modülde CPU yedekliliği için temel gereksinimler nelerdir?

C: PM858K02, RCU-Link kablosu (TK851) ile bağlı çift kontrolör konfigürasyonu gerektirir. Bu yapı, yedek birimin birincil CPU durumunu yansıtmasını sağlar ve donanım arızası durumunda CEX-Bus ve I/O iletişim arayüzlerinin otomatik geçişine olanak tanır.

S: COM3 portu doğrudan konfigürasyon aracı iletişimi için kullanılabilir mi?

C: Hayır, COM3 portu modem kontrol sinyallerine sahip bir RS-232C arayüzü olarak atanmıştır. Konfigürasyon araçları, sinyal bütünlüğünü sağlamak ve toprak döngüsü paraziti önlemek için izole COM4 portuna bağlanmalıdır.

Saha Kurulum Kılavuzu

• Taban Plaka Montajı: TP830 taban plakasını DIN rayına verilen kaydırma ve kilitleme mekanizması ile takın. Modülün mekanik oturmasını güç uygulamadan önce doğrulayarak backplane temas bozulmalarını önleyin.

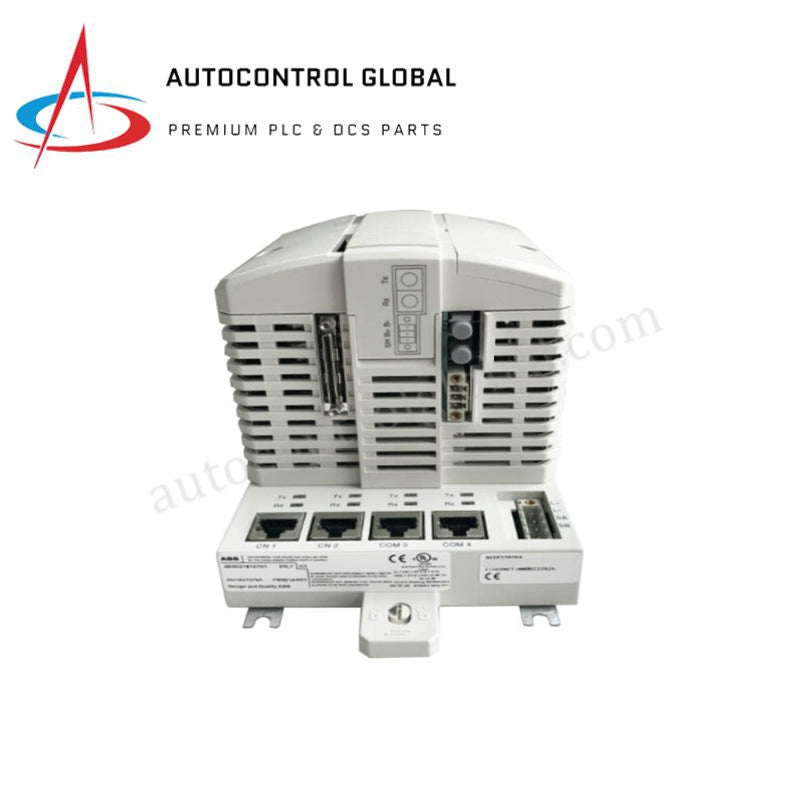

• Ağ Bağlantısı: Kontrol Ağı, çift RJ45 portu (CN1, CN2) üzerinden bağlanmalıdır. Kalkanlı kablo kullanın ve taban plakadaki Ethernet adres etiketi ağ topolojisi doğrulaması için erişilebilir olmalıdır.
• ModuleBus Sonlandırması: Her I/O zincirinin sonunda TB807 ModuleBus sonlandırıcısını takarak sinyal yansımalarını önleyin ve iletişim veri yolu kararlılığını sağlayın.
• Veri Bütünlüğü: Hafıza yedekleme yuvalarına lityum pillerin (4943013-6) takılı olduğundan emin olun. Bu pillerin düşük voltaj durumu bir uyarı tetikler ve değiştirilmezse güç kesintilerinde uçucu konfigürasyon verilerinin kaybına yol açabilir.
