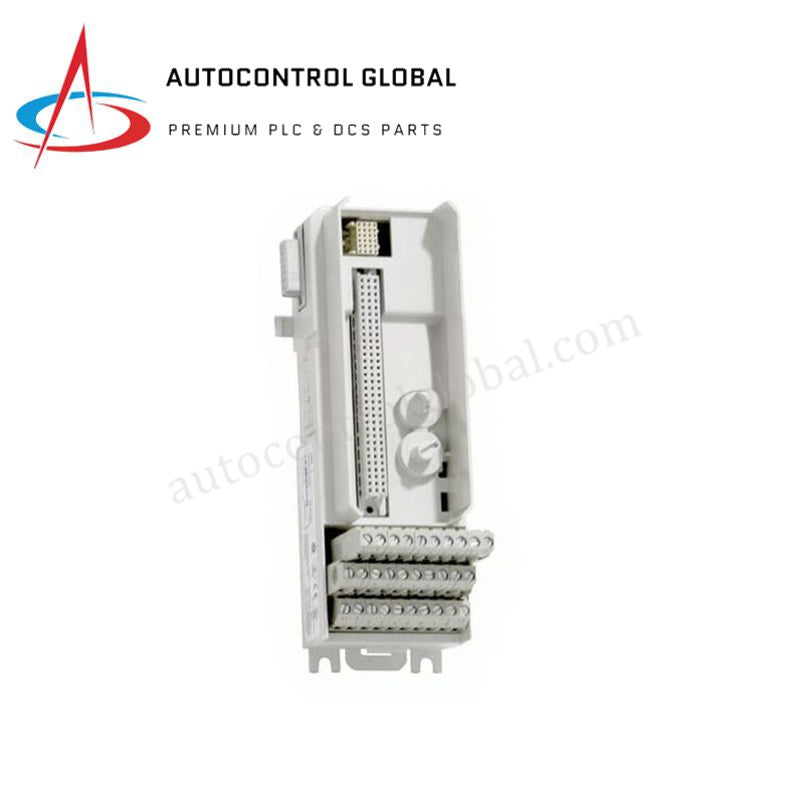

TERM01 ABB 16 Kanallı Giriş/Çıkış Sinyal Sonlandırma Bloğu
Manufacturer: ABB
-
Part Number: TERM01
Condition：New with Original Package
Product Type: Symphony Plus Parçaları
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Ürün Genel Bakış
ABB TERM01 , saha tarafı kablolamayı ABB’nin S800 G/Ç modülleriyle bağlamak için tasarlanmış özel bir Modül Sonlandırma Ünitesi (MTU) olarak hizmet verir. Bu yepyeni, orijinal ünite, 16 giriş/çıkış kanalına kadar merkezi ve düzenli bir arayüz sağlar. Yüksek yoğunluklu 25 pinli D-sub konnektör kullanarak, TERM01 modüle doğrudan kablolamanın yarattığı karmaşayı ortadan kaldırır, böylece daha temiz pano düzenleri ve daha hızlı modül değişimi mümkün olur. Symphony Plus ve AC800M dağıtık kontrol sistemlerinde (DCS) sensörler, aktüatörler ve iletişim hatları için birincil fiziksel bağlantı noktası olarak görev yapar.
Teknik Özellikler
TERM01, çeşitli G/Ç türlerinde sinyal bütünlüğünü korumak için pasif, yüksek güvenilirlikte bir devre yolu kullanır:
| Özellik | Teknik Detaylar |
| Üretici | ABB Grubu |
| Model Numarası | TERM01 |
| Durum | %100 Yepyeni, Fabrika Orijinali |
| Ürün Tipi | Modül Sonlandırma Ünitesi (MTU) |
| Sinyal Kapasitesi | 16’ya kadar G/Ç kanalı (Analog veya Dijital) |
| Konnektör Tipi | 25 pinli D-sub konnektör |
| Sistem Uyumluluğu | ABB S800 G/Ç, Symphony Plus, AC800M |
| Montaj | Standart 35 mm DIN rayı |
| Çalışma Sıcaklığı | –25°C ile +70°C arası |
| Boyutlar | 64 mm × 64 mm × 170 mm |
| Ağırlık | 0,17 kg |
| Koruma Sınıfı | IP20 (IEC 60664-1 Kirlilik Derecesi 2) |
Mühendislik Avantajları
ABB TERM01, sınırlı kontrol pano alanlarında yüksek yoğunluklu saha kablolaması problemini çözer. Geleneksel terminal blokları genellikle ray uzunluğunu aşırı tüketirken; TERM01, 16 kanalı kompakt bir 64 mm genişliğinde alan içinde birleştirerek alanı maksimize eder. D-sub konnektör arayüzü önceden hazırlanmış kablo demetlerinin kullanılmasına olanak tanır, bu da manuel kablolama süresini önemli ölçüde azaltır ve devreye alma sırasında çapraz kablolama hatası riskini neredeyse ortadan kaldırır.
Kimya işleme ve enerji üretimi gibi zorlu sektörlerde çalışan mühendisler, ünitenin pasif elektrik tasarımından faydalanır. TERM01 aktif elektronik içermez, bu nedenle ısı üretmez ve çok yüksek Ortalama Arıza Süresi (MTBF) sunar. DIN ray montaj sistemi titreşime dayanıklı bir bağlantı noktası sağlar, IP20 korumalı muhafaza terminal bağlantılarını kazara temastan korur. Ayrıca, IEC 60664-1 kirlilik derecesi 2 uyumluluğu, ünitenin tipik endüstriyel ortamlarda iletken olmayan toz birikimine rağmen elektriksel boşluk ve kaçak mesafelerini korumasını garanti eder.
Sıkça Sorulan Sorular
TERM01 üzerindeki 25 pinli D-sub konnektörün temel avantajı nedir?
D-sub konnektör, sonlandırma ünitesi ile S800 G/Ç modülü arasında hızlı "tak ve çalıştır" bağlantı sağlar. Bu, bakım işlemlerini kolaylaştırır; 16 saha sinyalinden oluşan bir bankayı tek seferde kabloları sökmeden çıkarabilirsiniz, bu da Ortalama Onarım Süresini (MTTR) önemli ölçüde azaltır.
TERM01 harici bir güç kaynağına ihtiyaç duyar mı?
Hayır. TERM01 pasif bir sonlandırma ünitesidir. Sinyal yönlendirmesi için sadece mekanik ve elektriksel bir arayüz görevi görür. Saha cihazlarının gücü genellikle bağlı G/Ç modülü veya ayrı bir saha güç dağıtım rayı tarafından sağlanır.
TERM01 hem analog hem dijital sinyalleri destekler mi?
Evet. TERM01, analog giriş/çıkışlar, dijital giriş/çıkışlar ve düşük seviyeli iletişim sinyalleri dahil olmak üzere çeşitli sinyal türlerini destekler. Şeffaf sinyal yolu, geniş S800 G/Ç modülü yelpazesiyle uyumluluğu garanti eder.
Bu ünite ABB dışı G/Ç sistemleriyle uyumlu mudur?
TERM01, özellikle ABB S800 G/Ç ekosistemi ve Symphony Plus/AC800M mimarileri için tasarlanmıştır. 25 pinli D-sub standart bir konnektör olsa da, pin dizilimi ve montaj form faktörü ABB sistem entegrasyonu için optimize edilmiştir.
