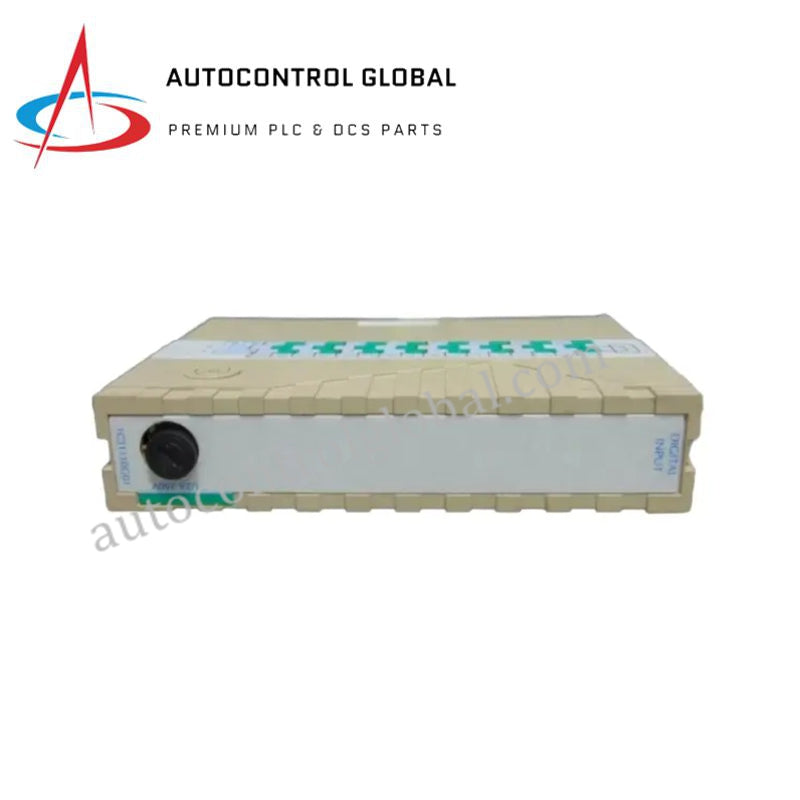

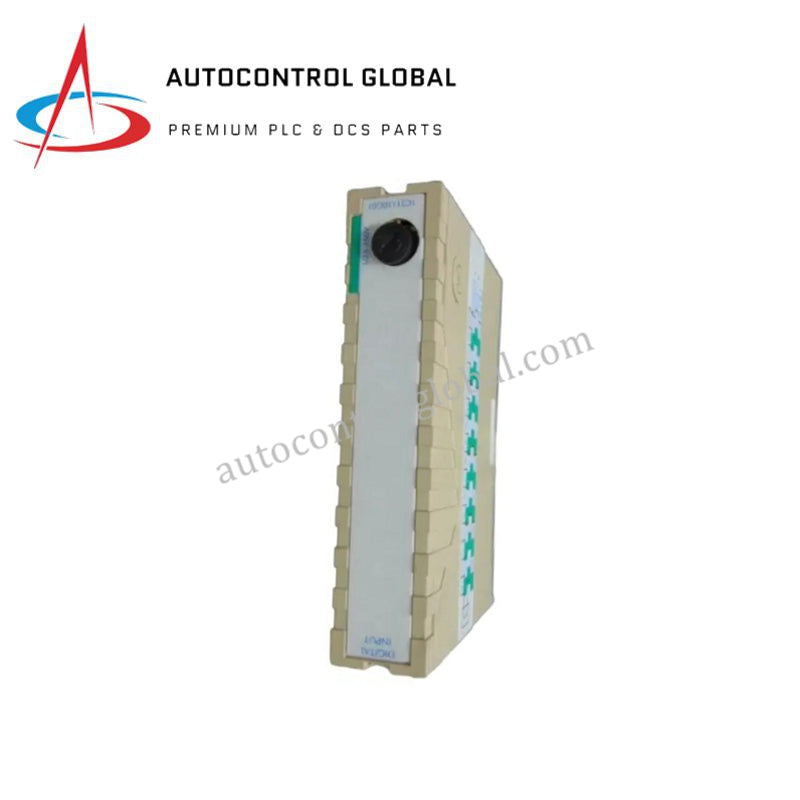

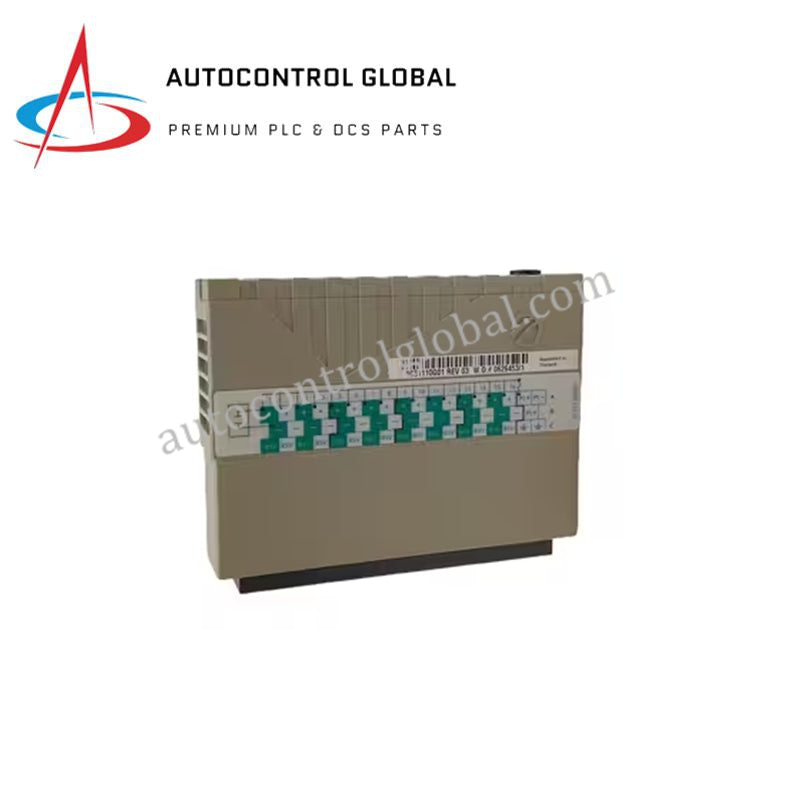

Westinghouse Ovation 1C31110G01 Sayısal Giriş Mantık Kartı

Emerson Ovation 1C31110G01 Sayısal Giriş Modülü 16 Noktalı DCS Arayüzü

 1C31110G01 (Model: 1C31110G01) , Emerson Ovation™ Dağıtık Kumanda Sistemi (DCS) için tasarlanmış yüksek güvenilirlikte bir Sayısal Giriş (SG) modülüdür. Bu modül, limit anahtarları, butonlar ve röle kontakları gibi saha aygıtlarından gelen ikili verileri yakalayan 16 noktalı ayrık sinyal arayüzü olarak görev yapar. Fiziksel saha durumlarını Ovation kumanda birimi için sayısal mantığa dönüştürerek,  1C31110G01 işlem koşullarının gerçek zamanlı izlenmesini sağlar. Yüksek hızlı sinyal işleme ve sağlam elektriksel yalıtım gerektiren kritik endüstriyel ortamlarda sistem bütünlüğünü korumak ve yanlış işlem duruşlarını önlemek için özel olarak tasarlanmıştır.

Gelişmiş Sinyal Bütünlüğü ve Tanılama

1C31110G01, enerji santrali türbin salonları ve kimyasal işleme birimlerindeki elektromanyetik gürültüye dayanacak şekilde üretilmiştir. 16 kanalın her biri optik olarak yalıtılmıştır; bu sayede Ovation kumanda biriminin hassas mantığı, sahadan kaynaklanan gerilim dalgalanmaları veya toprak döngülerinden korunur. 1C31110G01 (Model: 1C31110G01), DCS yazılımı içinde yapılandırıldığında olay sırası (SOE) kaydını destekler; bu özellik, mühendislerin arıza giderme sırasında durum değişikliğinin tam milisaniyesini belirlemesine olanak tanır. Ön paneldeki ışık yayan diyotlar (LED) anlık görsel geri bildirim sağlar, teknisyenlerin özel test ekipmanı olmadan saha kablolama durumunu kolayca doğrulamasını mümkün kılar.

Detaylı Teknik Özellikler

 1C31110G01 (Model: 1C31110G01) , yüksek yoğunluklu giriş kapasitesini gelişmiş sinyal işleme ile birleştirerek doğru veri toplama sağlar.

• Üretici: Emerson Otomasyon Çözümleri (Westinghouse)

• Model Numarası: 1C31110G01

• Ürün Serisi: Ovation™ DCS

• Modül Türü: Sayısal Giriş (SG) Modülü

• Giriş Noktaları: 16 Kanal (Ayrık)

• Giriş Gerilimi: 24–48 VDC (Tipik endüstriyel mantık seviyeleri)

• Sistem Uyumluluğu: Emerson Ovation Rafları / Kumanda Birimleri

• Sinyal İşleme: Her kanal için sayısal süzgeç ve optik yalıtım

• Yalıtım: Kanal ile mantık arasında kapsamlı galvanik yalıtım

• İletişim: Entegre Ovation özel arka plan veri yolu

• Güç Kaynağı: 24 VDC nominal (Giriş/Çıkış arka planı üzerinden sağlanır)

• Güç Tüketimi: Tipik çalışma sırasında 5–10 Watt

• Tanılama Göstergeleri: Ön panelde Güç, Durum ve bireysel Kanal Aktivitesi için LED ışıklar

• Çalışma Sıcaklığı: 0°C ile +60°C arası (Belirli revizyonlarda +70°C’ye kadar genişletilmiş aralık)

• Boyutlar: 200 mm x 150 mm x 25 mm (Standart Ovation kart boyutu)

• Ağırlık: 0,145 kg (0,32 lbs)
