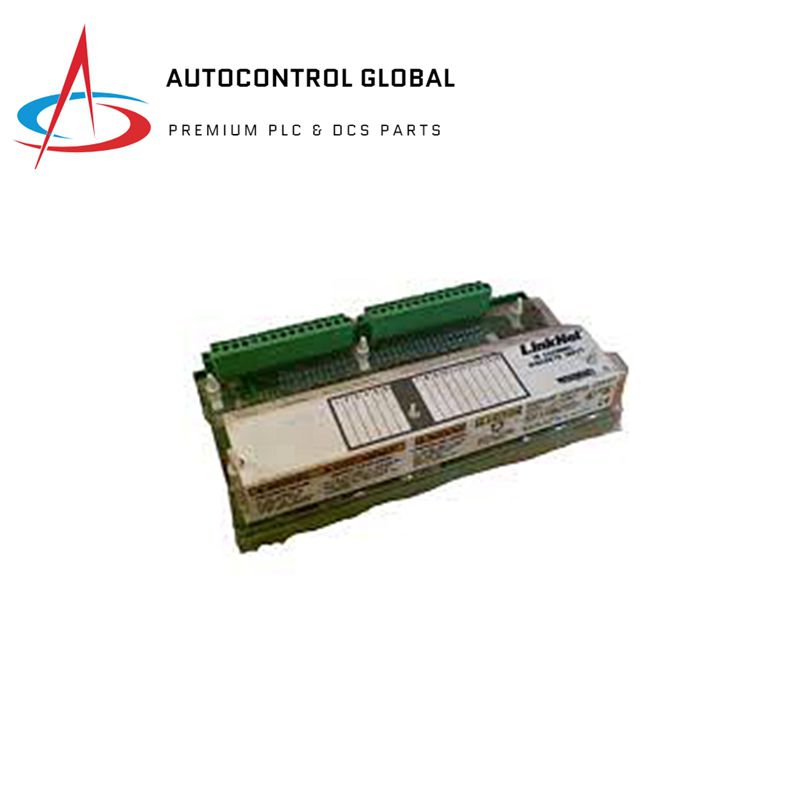

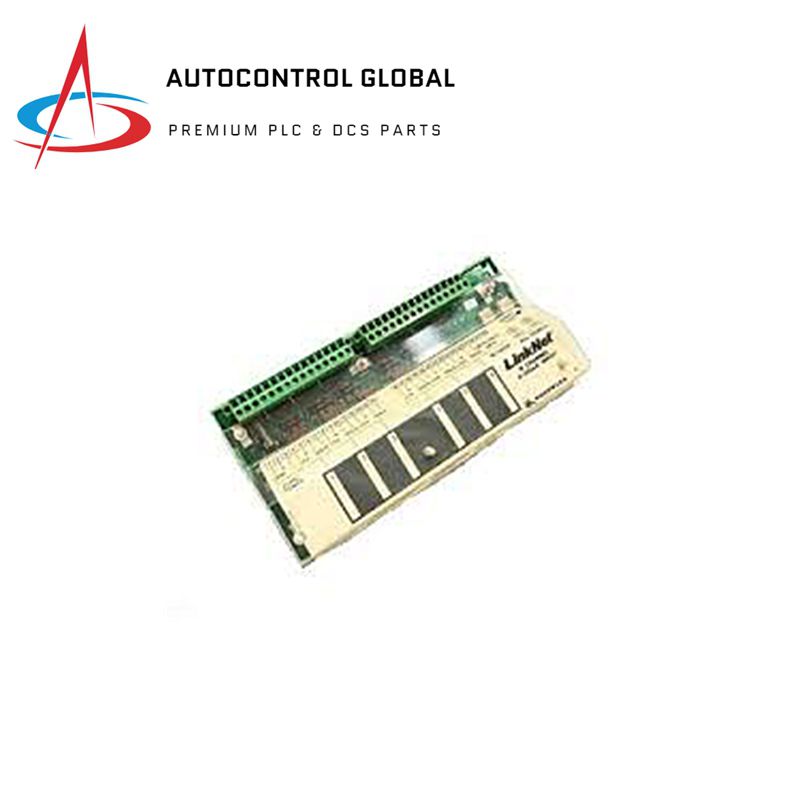

Woodward 9905-971 Ayrık Giriş Modülü

Fonksiyonel Açıklama

Şu 9905-971 Woodward tarafından geliştirilen bir Ayrık Giriş Modülüdür. Her röle çıkışı için gizli hata tespiti özelliğine sahiptir. Her ayrık giriş 24 VDC ile çalışır. Röle çıkışları ya normalde açık ya da normalde kapalı kontaklar için yapılandırılabilir. Modüller, kontrolün şasisindeki kart kılavuzlarına monte edilir ve anakarta bağlanır. Ön panelin üst ve alt kısmında olmak üzere iki vida ile sabitlenirler. Ayrıca, modülün üst ve alt kısmında, dışa doğru çekildiğinde modüllerin anakart konektörlerinden ayrılmasını sağlayan iki tutma kolu bulunur.

Özellikler

• Kontak Girişleri: Dört modülün her biri altı kontak girişi kabul eder.
• Kontak Islatma Voltajı: 24 VDC, kontrol tarafından veya harici bir kaynaktan sağlanır.
• Güç Kaynağı Seçenekleri: Harici 18-32 VDC veya 100-150 VDC güç kaynakları kullanılabilir.
• İzolasyon: Tüm ayrık girişler tamamen izole edilmiştir, girişler ile kontak güç kaynağı arasında ortak bir referans noktası gerektirir.
• Atlayıcılar: Kontak ıslatma için 24 VDC dahili güç kaynağı kullanılıyorsa, röle modülü terminalleri 33, 34 ve 35 arasında gereklidir.
• Dış Güç Kaynağı: Kullanılıyorsa, dış kaynağın ortak ucu röle modülünün ayrık giriş ortaklarına (terminaller 34 ve 35) bağlanmalıdır.

Özellikler

• Parça Numarası: 9905-971
• Üretici: Woodward
• Ürün Tipi: Ayrık Giriş Modülü
• Kanal Sayısı: 24
• Güncelleme Süresi: 5 ms
• Zaman Damgası: 1 ms çözünürlük
