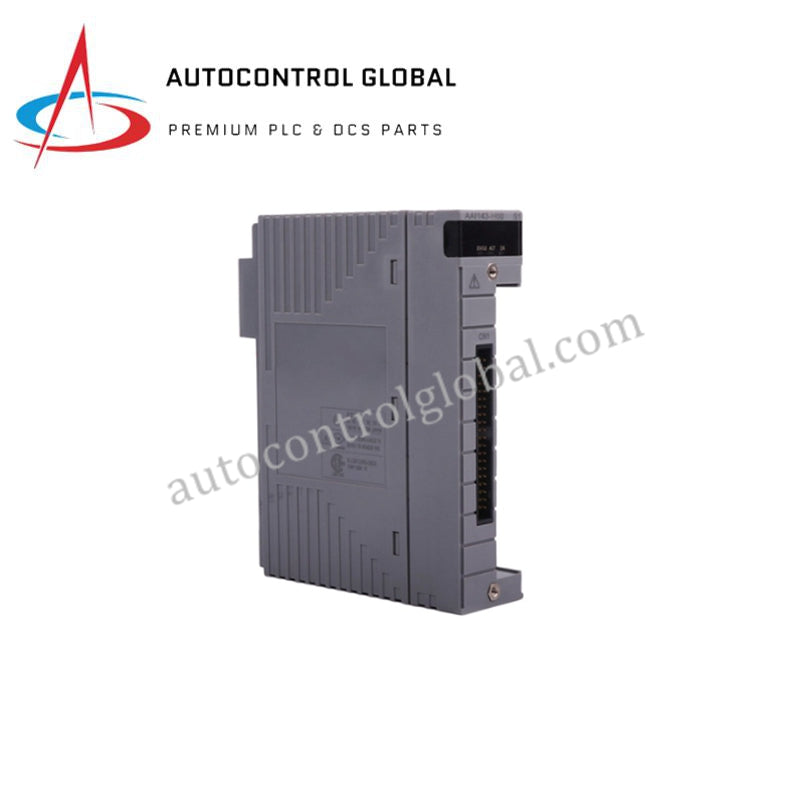

AFV10D-S41401 S2 | Yokogawa | CENTUM VP Alan Denetim Birimi（kopya）

Ürün Açıklaması

Ürün Genel Bakışı

YOKOGAWA AFV10D-S41401 S2 CENTUM VP Dağıtık Denetim Sistemi (DCS) için tasarlanmış çiftli Alan Denetim Birimi (FCU)’dir. Görev açısından kritik endüstriyel ortamlarda kontrol mantığını yürütmek, G/Ç iletişimini yönetmek ve sistem kullanılabilirliğini sağlamak üzere alan seviyesinde temel denetleyici olarak hizmet verir.

Bu model, donanım veya iletişim arızaları durumunda bile kesintisiz çalışmayı mümkün kılan tam yedekli bir yapıyı benimser. Modüler, raf montajlı tasarımı, sıcak değiştirilebilir bileşenleri destekler ve kesintisiz çalışma ile uzun vadeli sistem kararlılığı gerektiren tesisler için uygundur.

İşlevsel Açıklama

AFV10D-S41401 S2, CENTUM VP mimarisi içinde alan denetim işlemcisi olarak çalışır. Alan G/Ç (FIO) modülleriyle iletişim kurar, kontrol stratejilerini uygular ve Yokogawa’nın yüksek hızlı denetim ağı üzerinden gerçek zamanlı veri alışverişi yapar.

Başlıca işlevsel sorumluluklar şunlardır:

• Alan seviyesinde kontrol yürütme ve G/Ç taraması

• Denetim ağları ve G/Ç alt sistemleri ile yedekli iletişim

• Arıza tespiti, tanılama ve otomatik devreye geçiş

• Yüksek kullanılabilirlik sistem yapılandırmalarında kararlı çalışma

Teknik Özellikler

İşlemci ve Bellek

• İşlemci: NEC VR5432 RISC işlemci, 133 MHz

• Ana Bellek: 32 MB

• Bellek Yedeği: 72 saate kadar pil destekli ana bellek koruması

• Pil Şarj Süresi: En az 48 saat

Denetim ve İletişim

• Denetim Ağı: Vnet/IP (Ethernet tabanlı denetim yolu)

• Ağ Hızı: 100 Mbps

• G/Ç Arayüzü: Alan G/Ç (FIO) modüllerini destekler

• Desteklenen Sinyal Türleri: Analog, sayısal ve özel G/Ç

• Yedeklilik: Çift yedekli iletişim yolları

Desteklenen İletişim Protokolleri

• HART

• FOUNDATION Fieldbus

• Modbus

• Ethernet/IP

• PROFIBUS DP

• Yokogawa’ya özgü denetim protokolleri

Elektriksel Özellikler

• Güç Kaynağı: Çift yedekli 24 V DC girişleri

• Güç Tüketimi: 100 VA (yapılandırmaya bağlı)

Mekanik Özellikler

• Boyutlar: 207 × 265,9 × 482,6 mm

• Ağırlık: 8 kg

• Montaj: Standart 19 inç raf kurulumu

Çevresel Koşullar

• Çalışma Sıcaklığı: 0 °C ile +55 °C arası

• Depolama Sıcaklığı: -20 °C ile +70 °C arası

• Bağıl Nem: %10 ile %90 RH, yoğuşmasız
