12P4710X082 | Emerson DeltaV SE4006P2 KJ3241X1-BK1 Karte

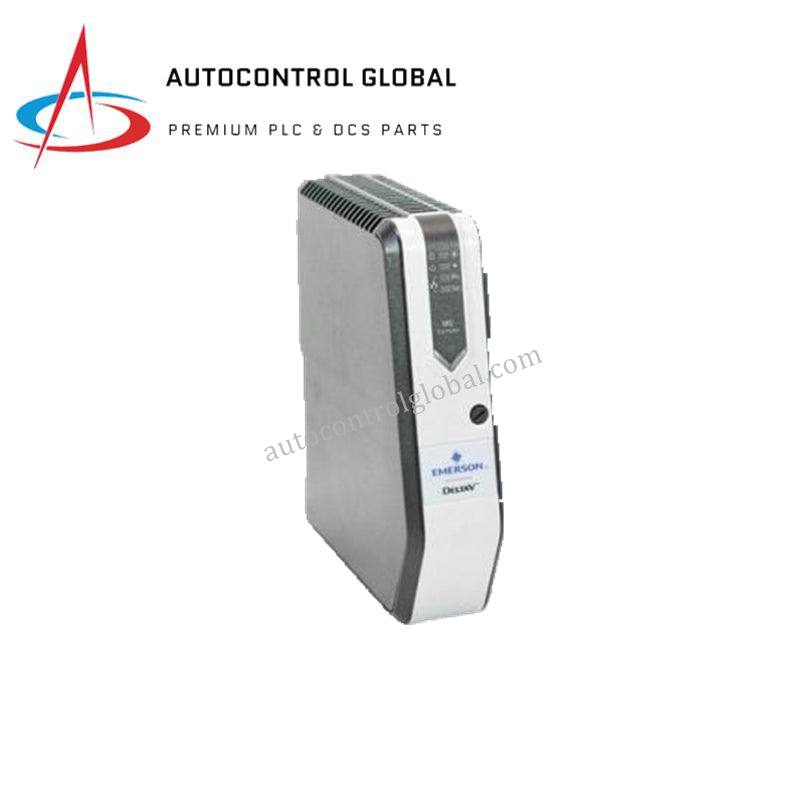

Emerson DeltaV SE4006P2 KJ3241X1-BK1 Simplex Serielles Schnittstellenmodul

Die SE4006P2 KJ3241X1-BK1 (Modell: SE4006P2) ist eine leistungsstarke Simplex-Seriellschnittstellenkarte, die für das Emerson DeltaV™ Verteilte Steuersystem (DCS) entwickelt wurde. Während einige allgemeine Unterlagen diese Serie fälschlicherweise unter analoge Ein-/Ausgänge einordnen, ist die SE4006P2 speziell als programmierbares serielles Kommunikationsgateway konzipiert. Sie stellt eine direkte digitale Verbindung zwischen dem DeltaV-Steuergerät und Fremdgeräten mit serieller Schnittstelle her – wie Motorsteuerzentralen (MCCs), Waagen und Analysatoren – unter Verwendung der Protokolle RS232, RS422 oder RS485. Dieses Modul ermöglicht die nahtlose Einbindung von Fremddaten in die DeltaV-Steuerstrategie ohne externe Protokollwandler und gewährleistet so einen deterministischen Datenaustausch sowie zentrale Fehlerdiagnose.

Fortschrittliche serielle Kommunikation und Fehlerdiagnose

Die SE4006P2 bietet eine wichtige Schutz- und Intelligenzschicht für die Kommunikation zwischen DCS und Geräten. Im Gegensatz zu herkömmlichen seriellen Schnittstellen verfügt die SE4006P2 KJ3241X1-BK1 (Modell: SE4006P2) über umfassende integrierte Diagnosefunktionen, die den Zustand der Schnittstelle, Sende-/Empfangsaktivitäten und die Hardwareintegrität überwachen. Jede Schnittstelle ist vollständig isoliert, wodurch Erdschleifen von Fremdgeräten verhindert werden, die den DeltaV-Steuerer beschädigen könnten. Das Modul unterstützt Modbus RTU sofort einsatzbereit, erlaubt aber auch benutzerdefinierte programmierbare Zeichenfolgen, was es zur idealen Wahl für die Einbindung älterer Labor- oder Anlagenanlagen macht, die nicht standardisierte ASCII-Protokolle verwenden.

Detaillierte technische Angaben

Die SE4006P2 KJ3241X1-BK1 (Teilenummer: 12P4710X082) ist so ausgelegt, dass sie den starken elektrischen Störungen in rauen Industrieumgebungen standhält.

• Hersteller: Emerson Automatisierungslösungen

• Modellnummer: SE4006P2

• Teilenummer/Bestellnummer: KJ3241X1-BK1 (Alternativ: 12P4710X082)

• Kompatibilität Basismodul: KJ4006X1-BD1 (Anschlussklemme)

• Produkttyp: Simplex-Seriellschnittstellenkarte

• Systemkompatibilität: DeltaV™ M-Serie und S-Serie Hardware

• Kommunikationsanschlüsse: 2 isolierte serielle Anschlüsse

• Unterstützte Protokolle: Modbus RTU (Meister/Slave), ASCII und programmierbare serielle Logik

• Elektrische Schnittstellen: RS232, RS422, RS485 (Halb-/Vollduplex)

• Übertragungsraten: Unterstützt 300 bis 115.200 Baud

• Isolierung: 1500 V Gleichstrom galvanische Trennung (Feld-zu-System)

• Stromversorgung: 24 V Gleichstrom Nennspannung (über DeltaV-Lokalbus)

• Stromaufnahme: Typisch 150 mA

• Abmessungen: 4,4 cm x 10,2 cm x 10,8 cm

• Betriebstemperatur: 0°C bis +60°C (32°F bis 140°F)

• Gewicht: 0,2 kg (nur Modul); 1,0 kg (Versandgewicht mit Basismodul)
