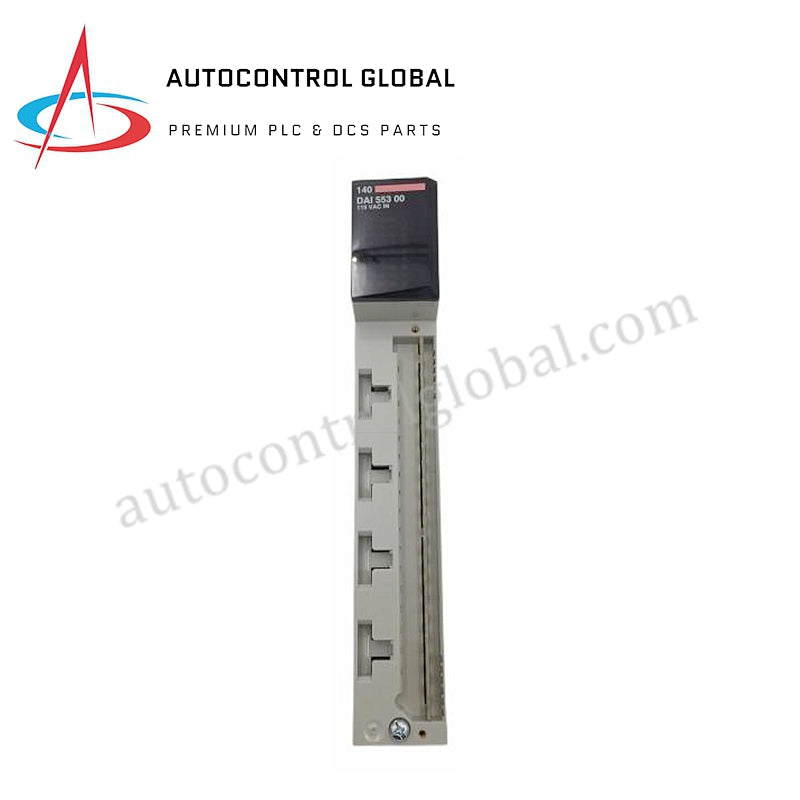

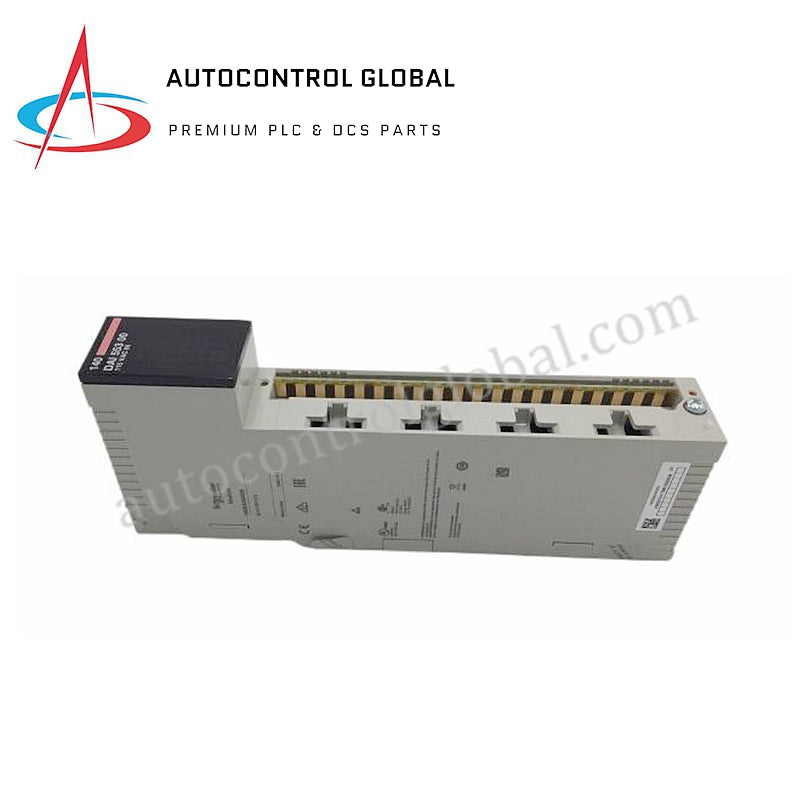

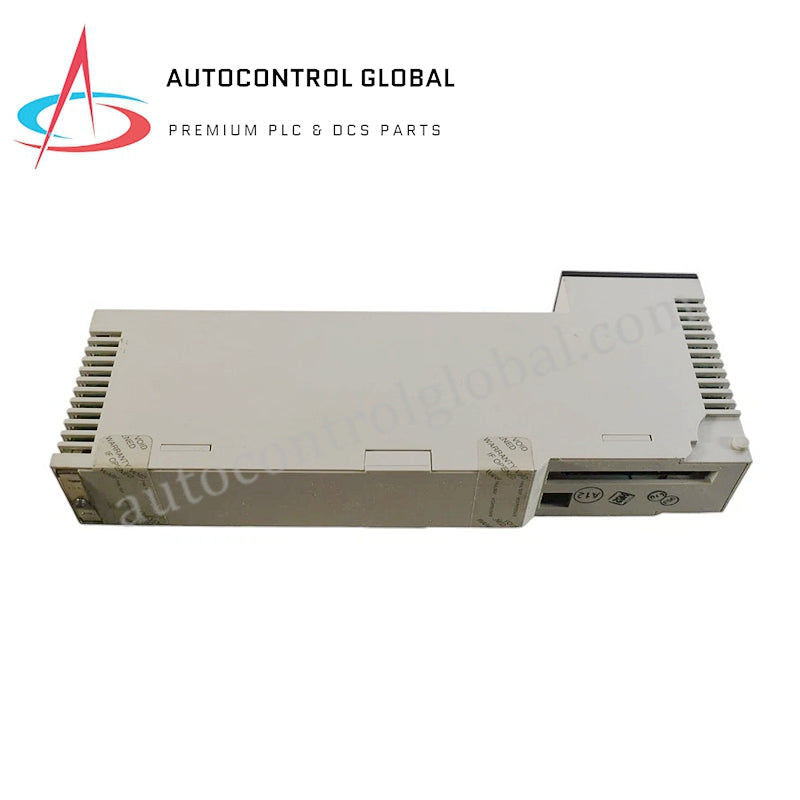

140DAI55300 | Schneider | Diskretes Eingabemodul

Beschreibung

Das 140DAI55300 ist ein diskretes Eingangsmodul aus der Modicon Quantum Automatisierungsplattform von Schneider. Es bietet präzise Steuerung für VAC diskrete Eingänge und integriert sich nahtlos mit Unity Pro, ProWORX 32 und Concept Software.

Hauptmerkmale

• Anzahl der diskreten Eingänge: 32
• Gruppierung der Kanäle: 4
• Garantierte Spannung Zustand 1: 79...132 V AC (57...63 Hz), 85...132 V AC (47...53 Hz)
• Garantierte Spannung Zustand 0: 0...20 V AC (57...63 Hz), 0...20 V AC (47...53 Hz)
• Ansprechzeit:
  • Aus-Ein: 4,9...0,75 ms pro Linienzyklus
  • Ein-Aus: 7,3...12,3 ms
• Busstrombedarf: 250 mA
• Maximale Leistungsaufnahme: 10,9 W
• Kennzeichnung: CE
• Modulformat: Standard

Spezifikationen

• Spannung der diskreten Eingänge: 115 V AC
• Eingangsstrom: 11,1 mA (57...63 Hz), 13,2 mA (47...53 Hz)
• Eingangswiderstand: 12000 Ohm (57...63 Hz), 14400 Ohm (47...53 Hz)
• Maximaler Leckstrom: 2,1 mA
• Absolut maximale Eingangsspannung:
  • 132 V kontinuierlich
  • 156 V für 10 s
  • 200 V für 1 Zyklus
• Isolierung zwischen Gruppen: 1780 Vrms für 1 Minute
• Isolierung zwischen Gruppe und Bus: 1780 Vrms für 1 Minute
• Lokale Signalisierung:
  • 1 LED (grün) für Buskommunikation
  • 1 LED (rot) für externen Fehler erkannt
  • 32 LEDs (grün) für Eingangsstatus
• Produktgewicht: 0,73 lb (0,33 kg)
