16-Kanal-Thermoelement-Eingangsmodul | GE Fanuc HE693THM166
Manufacturer: GE Fanuc
-
Part Number: HE693THM166
Condition：New with Original Package
Product Type: Thermoelement-Eingangsmodule
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

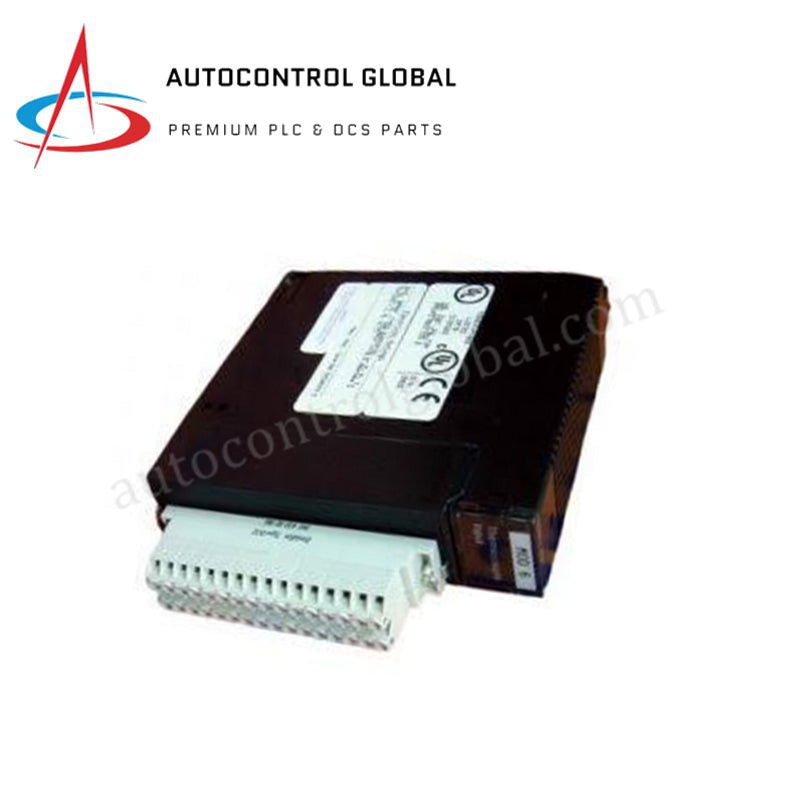

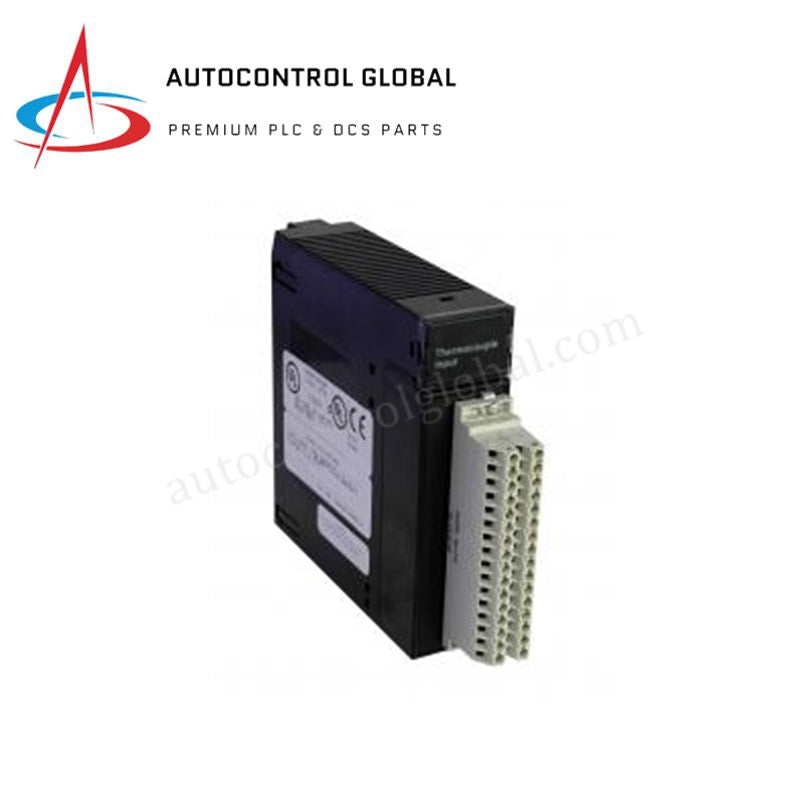

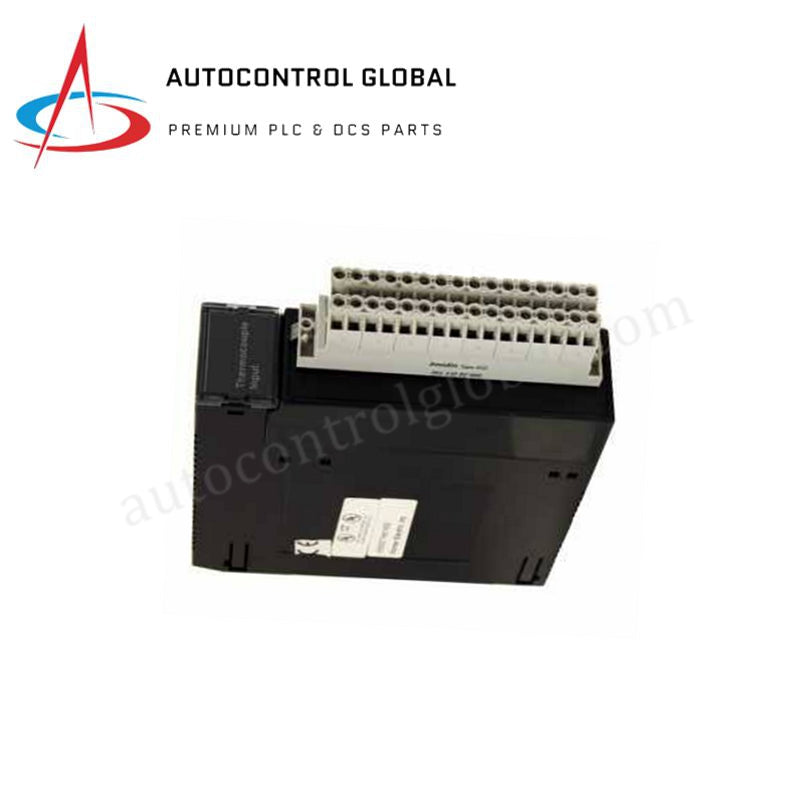

GE Fanuc HE693THM166 Thermoelement-Eingangsmodul
Das GE Fanuc HE693THM166 ist ein Thermoelement-Eingangsmodul mit hoher Kanaldichte und 16 Kanälen, das von Horner Automation für SPS-Systeme der GE Fanuc Serie 90-30 hergestellt wird. Es ermöglicht die direkte Verbindung von Thermoelement-Sensoren mit der SPS-Backplane ohne externe Signalwandler und damit die präzise Temperaturerfassung an mehreren Messpunkten zur Überwachung industrieller Prozesse.
Signalverarbeitung und Thermoelement-Unterstützung
Das Modul verfügt über 16 isolierte Thermoelement-Eingangskanäle, die die Sensortypen J, K, N, T, E, R, S, B, C und X unterstützen. Mithilfe eines integrierenden A/D-Wandlungsverfahrens mit einer Rate von 40 Kanälen pro Sekunde liefert das Modul eine Temperaturauflösung von 0,5 °C (oder 0,5 °F) und eine typische Genauigkeit von ±0,5 °C bei den Standardtypen J, K, N und T. Die integrierte Leitungsbrucherkennung identifiziert automatisch unterbrochene Feldsensorleitungen und meldet Fehleralarme an die Systemsteuerung.
Systemintegration und SPS-Speicherzuordnung
Das Modul ist für die Montage in einem I/O-Rack der Serie 90-30 ausgelegt und überträgt Felddaten mithilfe von 16 analogen Eingangswörtern (%AI) und 16 diskreten Eingangsbits (%I) an die SPS. Die Feldverdrahtung erfolgt über einen abnehmbaren Klemmenblock mit 32 Anschlüssen und empfohlenem 24-AWG-Draht. Die Stromversorgung erfolgt direkt über die Backplane; der Verbrauch beträgt 100 mA bei 5 VDC.
| Parameter | Spezifikation |
|---|---|
| Modellnummer | HE693THM166 |
| Marke | GE Fanuc |
| Produktserie | Serie 90-30 |
| Produkttyp | Thermoelement-Eingangsmodul mit hoher Kanaldichte |
| Anzahl der Kanäle | 16 Punkte |
| Unterstützte Thermoelementtypen | J, K, N, T, E, R, S, B, C, X |
| Temperaturauflösung | 0,5 °C (0,5 °F) |
| Typische Genauigkeit | ±0,5 °C (für Typen J, K, N, T) |
| Eingangsimpedanz | 20 Mohm |
| Maximale sichere Überlast | ±35 V |
| Gleichtaktspannungsbereich | ±12 V |
| Gleichtaktunterdrückung | > 100 dB |
| Wandlungsrate | 40 Kanäle/Sekunde |
| Backplane-Leistungsaufnahme | 100 mA bei 5 VDC |
| Feldverdrahtungsanschluss | Abnehmbarer Klemmenblock mit 32 Anschlüssen |
| Gewicht | 0,70 lbs |
| Betriebstemperatur | 0 °C bis +60 °C |
Häufig gestellte Fragen
F: Mit welcher SPS-Plattform ist das Modul HE693THM166 kompatibel? A: Das HE693THM166 ist für den Einbau in standardmäßige I/O-Racks der SPS GE Fanuc Serie 90-30 ausgelegt.
F: Wie erkennt das HE693THM166 offene oder beschädigte Thermoelement-Sensoren? A: Das Modul verfügt über eine integrierte Leitungsbrucherkennung, die unterbrochene Sensorleitungen erkennt und ein Alarmbit für einen offenen Stromkreis im SPS-Statusregister auslöst.
F: Wie viel Backplane-Strom benötigt dieses Thermoelementmodul? A: Es bezieht 100 mA bei 5 VDC aus dem Backplane-Netzteil der SPS der Serie 90-30.
