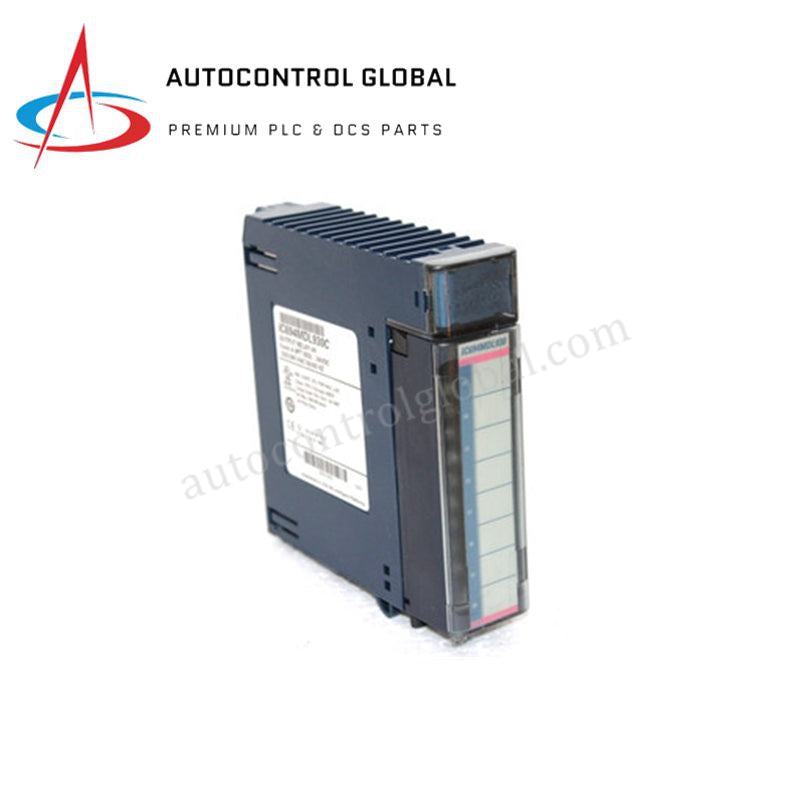

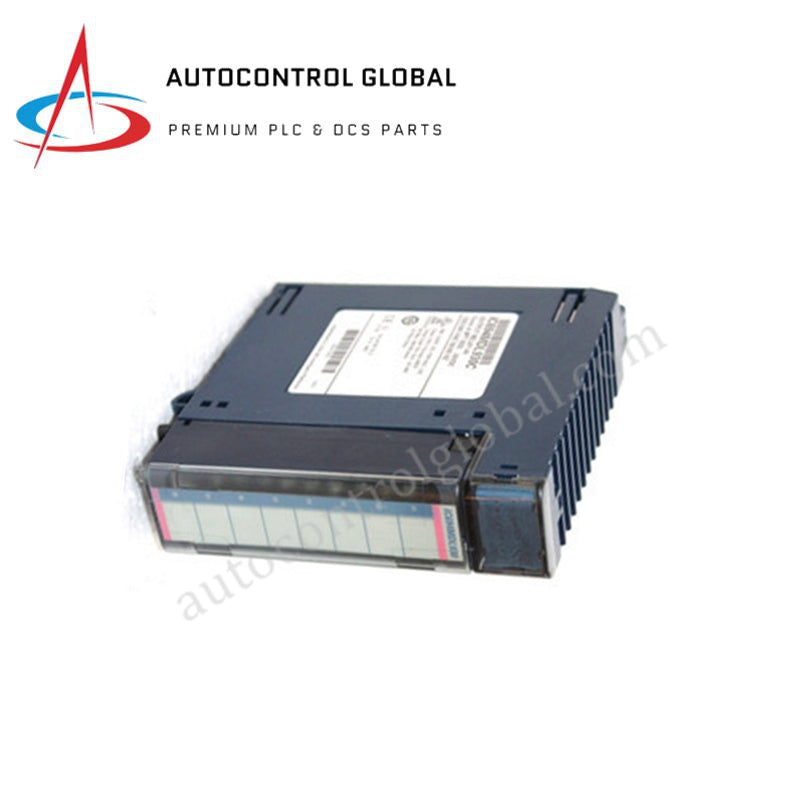

16-Punkt-Relaisausgangsmodule der Serie 90-30 GE IC693MDL940M
Manufacturer: GE Fanuc
-
Part Number: IC693MDL940M
Condition：New with Original Package
Product Type: Relaisausgangsmodule
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC693MDL940M Relaisausgangsmodul der Serie 90-30
Das GE Fanuc IC693MDL940M, auch als IC693MDL940-Relaisausgangsmodul katalogisiert, dient als dedizierte Hardwarekomponente zum Schalten von AC- und DC-Feldlasten innerhalb von SPS-Plattformen der Serie 90-30. Das in jedem standardmäßigen E/A-Steckplatz einer 5- oder 10-Steckplatz-Grundplatte installierbare Modul verfügt über 16 Schließer-Relaisausgangskanäle zur Steuerung externer Motorstarter, Magnetventile und Anzeigelampen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC693MDL940M |
| Marke | GE Fanuc |
| Herkunft | Japan |
| Gewicht | 0,68 kg |
| Abmessungen | Einsteckplatzmodul der Serie 90-30 |
| Betriebstemperatur | 0 bis 60 °C |
| Leistungsaufnahme | 7 mA bei 5-VDC-Bus, 135 mA bei 24-VDC-Relaisbus |
| Basismodell | IC693MDL940 |
| Gesamtausgänge | 16 Schließer-Relaisstromkreise (4 galvanisch getrennte Gruppen mit jeweils 4 Punkten) |
| Nennspannung | 24 VDC, 120/240 VAC |
| Betriebsspannungsbereich | 5 bis 30 VDC, 5 bis 250 VAC (50/60 Hz) |
| Max. Laststrom | 2 A pro Punkt, 4 A pro gemeinsamer Gruppe, 16 A maximale Gesamtmodulbelastung |
| Min. Laststrom | 10 mA |
| Max. Einschaltstrom | 5 A |
| Isolationsfestigkeit | 1500 V zwischen Feld- und Logikseite, 500 V zwischen galvanisch getrennten Gruppen |
| Ansprechzeit | max. 15 ms (EIN), max. 15 ms (AUS) |
| Feldanzeigen | 16 grüne Status-LEDs (A1–A8, B1–B8) |
Kommunikationsgeschwindigkeit des Rückwandbus und Skalierung der E/A-Dichte
Das IC693MDL940M verarbeitet diskrete Ausgangsbefehle direkt über den parallelen Rückwandbus und gewährleistet während der Ausführung des Hauptzyklus eine hohe Kommunikationsgeschwindigkeit des Rückwandbusses. Elektromechanische Relais sorgen für eine vollständige elektrische Trennung zwischen den internen Logiksignalen und den Hochspannungs-Feldlasten. Durch die Bündelung von 16 diskreten Schaltkanälen in einem einzigen Modulgehäuse wird der Rackplatz optimal genutzt und eine effiziente Skalierung der E/A-Dichte in komplexen Schaltschranklayouts unterstützt.
Häufig gestellte Fragen
F: Kann das IC693MDL940M-Relaismodul während des Systembetriebs im laufenden Betrieb ausgetauscht werden?
A: Nein, das IC693MDL940M ist nicht hot-swap-fähig. Die Systemversorgung der Grundplatte und die Feldverdrahtungsstromkreise müssen vor dem Einsetzen oder Entfernen des Moduls vollständig getrennt werden, um elektrische Lichtbogenbildung und Schäden an der Rückwandbuslogik zu verhindern.
F: Wie sind die 16 Ausgangskanäle für die Feldverdrahtung aufgeteilt?
A: Die Ausgänge sind in 4 getrennte Gruppen mit jeweils 4 Relaiskanälen organisiert. Jede 4-Punkt-Gruppe verfügt über eine eigene gemeinsame Versorgungsklemme, wodurch unterschiedliche Spannungspegel für verschiedene Lastkanäle möglich sind.
F: Aus welchen Versorgungsschienen des Rückwandbusses der Serie 90-30 wird das IC693MDL940M versorgt?
A: Das Modul bezieht 7 mA vom internen 5-VDC-Logikbus zur Versorgung der Statuslogik sowie 135 mA vom 24-VDC-Relaisbus zur Erregung der internen Relaispulen.
Richtlinien für die Feldinstallation
- Schalten Sie vor der Installation des Moduls in einem E/A-Steckplatz alle primären Rack-Versorgungen und Stromquellen der Feldlasten spannungsfrei.
- Installieren Sie externe Entstörvorrichtungen, beispielsweise RC-Snubber-Netzwerke parallel zu induktiven AC-Lasten oder Freilaufdioden parallel zu DC-Spulen, um Kontaktabbrand zu verhindern und die Lebensdauer der mechanischen Kontakte zu verlängern.
- Stellen Sie sicher, dass der durch eine einzelne gemeinsame Klemme fließende Gesamtstrom den Höchstwert von 4 A nicht überschreitet.
- Führen Sie die Feldlastverdrahtung durch die Abdeckung des schwenkbaren Klemmenblocks und halten Sie eine klare Trennung zwischen Niederspannungs-Logiksignalen und AC-Stromleitungen ein.
