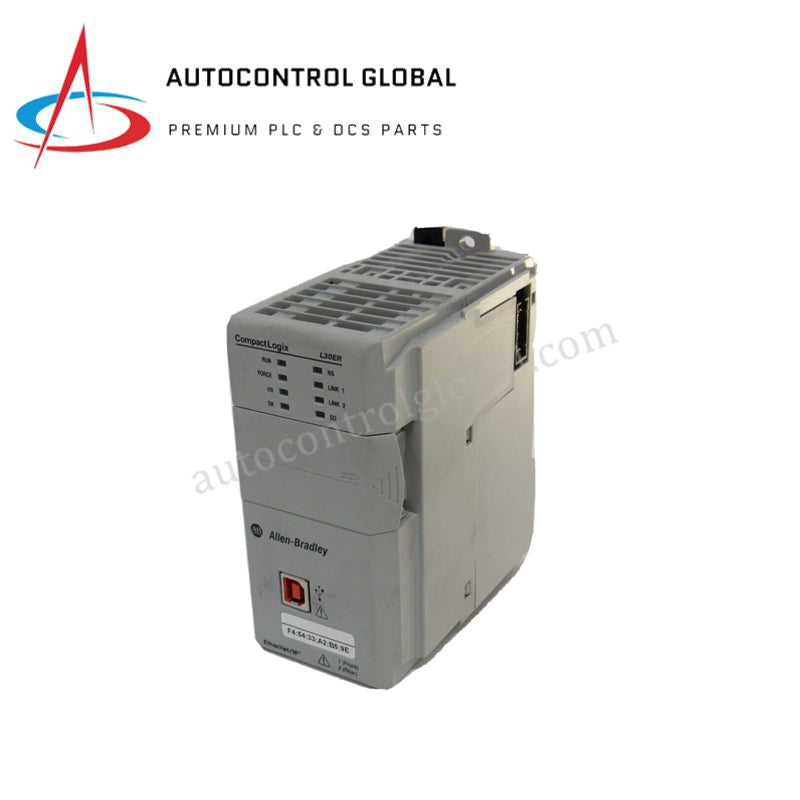

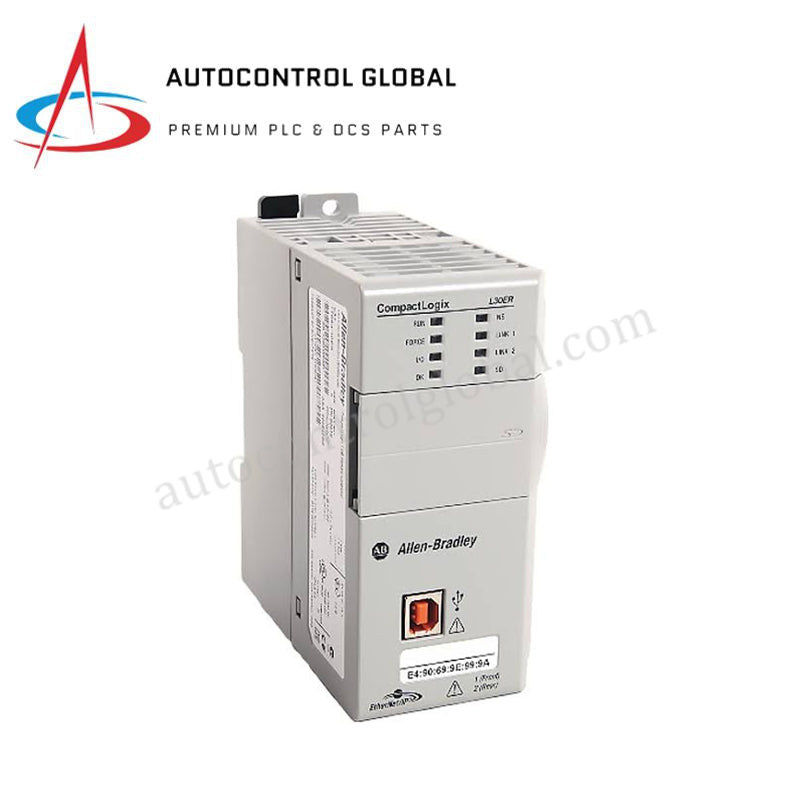

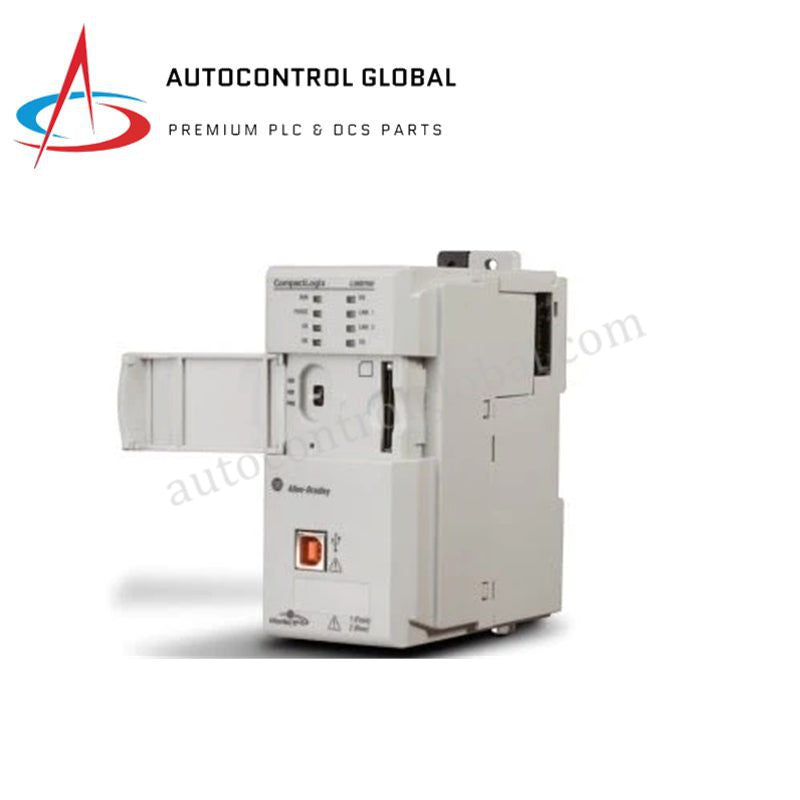

1769-L30ER Allen-Bradley 5370 L3 programmierbarer Automatisierungscontroller
Manufacturer: Allen Bradley
-
Part Number: 1769-L30ER
Condition：New with Original Package
Product Type: Programmierbare Automatisierungssteuerungen
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Allen-Bradley 1769-L30ER CompactLogix 5370 L3 Steuerung
Die Allen-Bradley 1769-L30ER, auch als 1769-L30ER Programmierbare Automatisierungssteuerung katalogisiert, fungiert als dedizierte Hardwarekomponente für integrierte Steuerung, Dual-Port-Ethernet-Netzwerk und Bewegungsinterface-Verarbeitung innerhalb der CompactLogix 5370 L3 Plattform.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1769-L30ER |
| Marke | Allen-Bradley |
| Herkunft | USA |
| Gewicht | 1,06 lbs (0,48 kg) |
| Abmessungen | Standard 5370 L3 Chassis-Profil |
| Betriebstemperatur | 0 bis +60 °C |
| Leistungsaufnahme | 4,5 W maximale Leistungsabgabe |
| Benutzerspeicher | 1 MB |
| Steuerungskapazität | 32 Tasks; 100 Programme pro Task |
| Kapazität lokale I/O-Module | Bis zu 16 lokale 1769 I/O-Module |
| Integrierte Netzwerkanschlüsse | 2 x 10/100 Mbps Ethernet-Ports, 1 x USB 2.0 Port |
| Netzwerkknoten-Kapazität | Bis zu 16 Ethernet/IP-Knoten |
| Kapazität Bewegungssteuerungsachsen | Bis zu 4 Bewegungsachsen über Ethernet/IP (CIP Motion) |
| Stromaufnahme | 500 mA bei 5 VDC / 225 mA bei 24 VDC (Basisspezifikation); 1,0 A bei 5 VDC maximale Backplane-Zuweisung |
| Isolationsspannung | 30 V Dauerbetrieb |
| Speichermedium | SD-Karten-Steckplatz |
| Gehäusetyp | Offener Stil |
| Zertifizierungen | CE, UL, CSA, IECEx, ATEX |
Deterministische Netzwerkarchitektur
Die eingebetteten Dual-Ethernet-Ports nutzen einen internen Switch-Mechanismus, um Device Level Ring (DLR)-Netzwerktopologien direkt auf Maschinenebene auszuführen und alternative Routingpfade bei physischen Kabelunterbrechungen bereitzustellen. Die Backplane-Bus-Kommunikationsgeschwindigkeit bleibt für lokale 1769-Module konstant, während die integrierte Prozessor-Engine deterministische CIP Motion- und CIP Sync-Protokolle verarbeitet. Dieses dedizierte Netzwerk-Setup ermöglicht eine I/O-Dichteskalierung von bis zu 16 lokalen Modulen und synchronisiert bis zu 4 Bewegungsachsen über EtherNet/IP deterministische Netzwerke, ohne spezielle externe Hardware-Schnittstellen zu benötigen. Firmware-Flash-Kompatibilitätsprüfungen schützen die internen Speicher-Ausführungspfade vor nicht-deterministischen Scan-Unterbrechungen.
Häufig gestellte Fragen
F: Wie reagiert die 1769-L30ER Steuerung bei physischen Netzwerkausfällen in einer Ringkonfiguration?
A: Die Dual-Ethernet-Ports unterstützen die Device Level Ring (DLR)-Topologie. Bei einem Bruch im Netzwerk-Ring erkennt die Steuerung den Verlust von Beacon-Paketen und wechselt innerhalb von Millisekunden den Kommunikationspfad, um aktive Verbindungszustände mit externen Knoten aufrechtzuerhalten.
F: Können lokale 1769 I/O-Module während der aktiven Logikausführung hot-swapped werden?
A: Nein, die CompactLogix 5370 L3 Hardwareplattform unterstützt kein Entfernen und Einsetzen unter Spannung (RIUP). Der Versuch, ein Modul bei eingeschalteter Backplane zu entfernen oder einzusetzen, unterbricht die Buskommunikation und löst einen schwerwiegenden Steuerungsfehler aus.
F: Wozu dient der integrierte USB 2.0 Port bei der Feldinstallation?
A: Der integrierte USB-Port dient ausschließlich als lokale Schnittstelle für Programmierung, Konfiguration und Firmware-Flash. Er kann nicht verwendet werden, um Netzwerkverkehr zu übertragen oder Standard-Industrieschnittstellen anzuschließen.
Richtlinien für die Feldinstallation
- Chassis-Schienen-Erdung: Montieren Sie die Steuerung auf einer offenen, verzinkten Stahl-DIN-Schiene. Stellen Sie sicher, dass ein direkter Kupfererdungsband die Schienenstruktur mit der Haupterdung des Gerätes verbindet, um elektromagnetische Störungen zu minimieren.
- Modul-Bus-Haltung: Schieben Sie das benachbarte 1769 I/O-Modul in die seitlichen Zungen- und Nutführungen der Steuerung und schieben Sie dann die Bushebel vollständig in die Verriegelungsposition, um den internen elektrischen Kontakt über die mehrpolige Backplane sicherzustellen.
- Ethernet-Kabelverlegung: Verlegen Sie alle Category 5e oder Category 6 industrielle geschirmte verdrillte Ethernet-Kabel (STP) fern von Hochspannungs-Motorversorgungsleitungen und Frequenzumrichtern, um induktive Störkopplungen zu vermeiden.
- Umgebungsabstände: Halten Sie einen Mindestabstand von 50 mm oberhalb, unterhalb und seitlich des Steuerungsgehäuses ein, um natürliche Konvektionsluftzirkulation zu ermöglichen und eine interne Wärmeansammlung zu verhindern.
