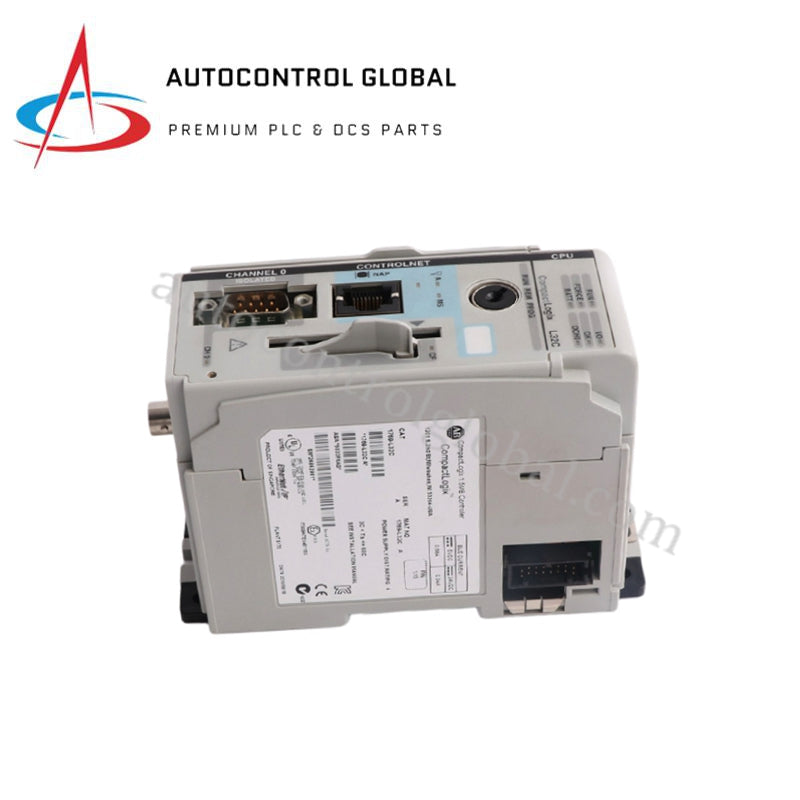

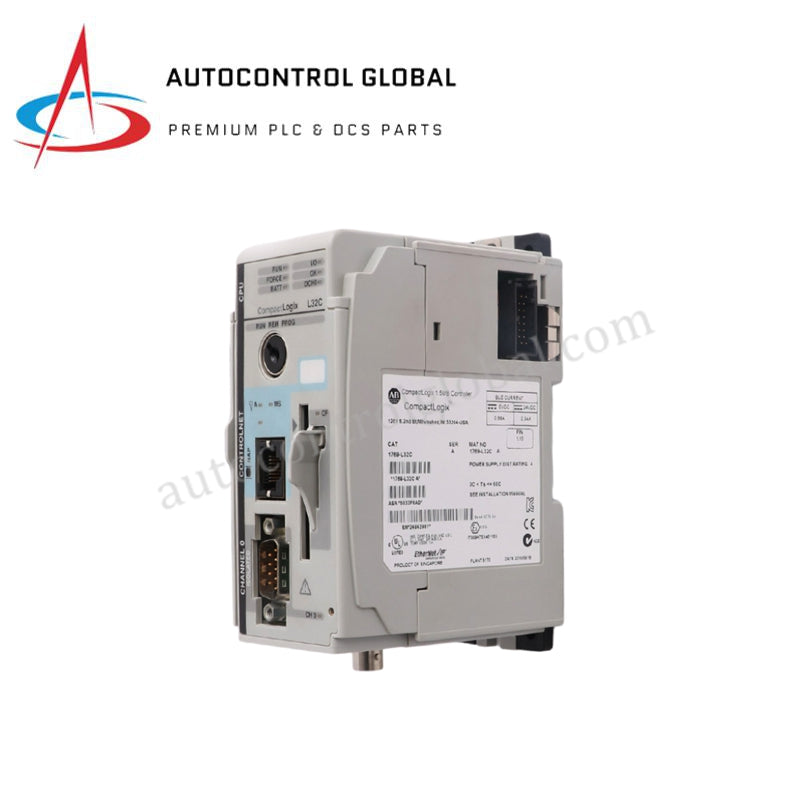

1769-L32C Allen-Bradley ControlNet CPU-Steuermodul
Manufacturer: Allen Bradley
-
Part Number: 1769-L32C
Condition：New with Original Package
Product Type: CPU-Prozessoren
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Allen-Bradley 1769-L32C CompactLogix Steuerung
Konfiguriert für die deterministische Weiterleitung diskreter Logikzustände und Netzwerkdatenpakete in industriellen Umgebungen, bietet die Allen-Bradley 1769-L32C (1769-L32C CPU-Prozessor) eine direkte physische/elektrische Ausführung. Der interne Verarbeitungskern berechnet benutzerkonfigurierte Routinen und verwaltet gleichzeitig direkt die Feldkommunikation über physische Netzwerkschnittstellen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1769-L32C |
| Marke | Allen-Bradley |
| Herkunft | Standardwerkseitig bezogen |
| Gewicht | 0,82 lbs (0,37 kg) |
| Abmessungen | Standard CompactLogix 1769 Gehäusebreite |
| Betriebstemperatur | 0 °C bis 60 °C |
| Stromverbrauch | 5-24 VDC Betriebsbereich |
| Benutzerspeicher | 750 KB bis 1,5 MB, abhängig von der Variante |
| E/A-Kapazität | Bis zu 32 lokale Compact I/O-Module |
| Integrierte Schnittstellen | ControlNet-Anschluss, RS-232-Seriellanschluss, NAP (Network Access Port) |
| Erweiterungslimit | Maximal 3 I/O-Bänke mit Erweiterungskabeln |
| Mechanischer Stoß | 30G im Betrieb |
| Mechanische Vibration | 5G bei 10 bis 500 Hz |
| Speicherkartensteckplatz | Unterstützung für 1 GB Secure Digital (SD) Karte |
Profinet / EtherNet/IP Deterministische Netzwerke und Skalierung der E/A-Dichte
Die zentrale Verarbeitungseinheit gewährleistet deterministische Kommunikations-Update-Schleifen über die lokale Gehäuselinie mittels einer dedizierten Backplane-Schnittstellenarchitektur. Die Erweiterung des Konfigurationslayouts ermöglicht eine lokale Skalierung der E/A-Dichte bis zu 32 Erweiterungsmodulen, verteilt auf maximal 3 verschiedene Hardware-Bänke. Da dieser spezielle Controller ControlNet- und RS-232-Seriell-Physikschichten für den nativen Datenverkehr verwendet, müssen Systemingenieure externe Kommunikationsschnittstellenadapter (wie den 1769-AENTR) einsetzen, wenn die Prozessordaten in neuere Profinet / EtherNet/IP deterministische Netzwerke eingebunden werden sollen. Dies erfordert die Einhaltung kompatibler Firmware-Flash-Regeln über alle vernetzten Netzwerkknoten hinweg.
Häufig gestellte Fragen
F: Unterstützt der 1769-L32C Hot-Swapping oder Entfernen und Einsetzen unter Spannung (RIUP)?
A: Nein. Das Modul unterstützt kein Hot-Swapping. Trennen Sie alle Hauptstromleitungen, die die Backplane und die interne Prozessorschaltung versorgen, bevor Sie die Komponente entfernen oder einsetzen, um dauerhafte elektrische Schäden an den Logik-Transceivern zu vermeiden.
F: Wie bewahrt die Steuerung flüchtige Anwendungsvariablen bei einem vollständigen Stromausfall?
A: Die Steuerung überträgt aktive Speicherregister bei einem vollständigen Stromausfall in den internen nichtflüchtigen Flash-Speicher. Zusätzlich können Techniker das Anwendungsabbild direkt auf der integrierten 1 GB Secure Digital-Karte speichern, um eine automatische Wiederherstellung bei nachfolgenden Bootvorgängen zu ermöglichen.
Feldinstallationsrichtlinien
- Gehäuseschienenbefestigung und Backplane-Verriegelung: Montieren Sie die zentrale Verarbeitungseinheit auf einer starren, EN 50022-konformen 35 mm DIN-Schiene oder befestigen Sie sie direkt über die integrierten Panel-Montagelaschen. Schieben Sie das benachbarte 1769-Modul entlang der Seitennuten und bewegen Sie die oberen und unteren Verriegelungshebel vollständig nach vorne, um die internen Datenbus-Pins zu sichern.
- Netzwerksegment-Routing und Isolation: Beenden Sie ControlNet-Verbindungen mit Standard-Koaxialkabeln und BNC-Steckern. Führen Sie alle Kommunikationsverbindungen physisch getrennt von Hochspannungs-Wechselstrommotorleitungen, schaltenden Induktionsspulen und Frequenzumrichter-Ausgängen, um strukturelle Datenkorruption zu vermeiden.
- Gehäuse-Erdungswiderstandsziel: Verbinden Sie den Erdungsanschluss der lokalen Stromversorgungsleitung mit einem dedizierten, niederohmigen Einzelpunkt-Erdungsschienenbus. Sorgen Sie für einen durchgehenden Erdungspfad über alle verbundenen DIN-Schienenabschnitte, um Gleichtaktstörungen auf den Backplane-Steuerungsschleifen zu eliminieren.
