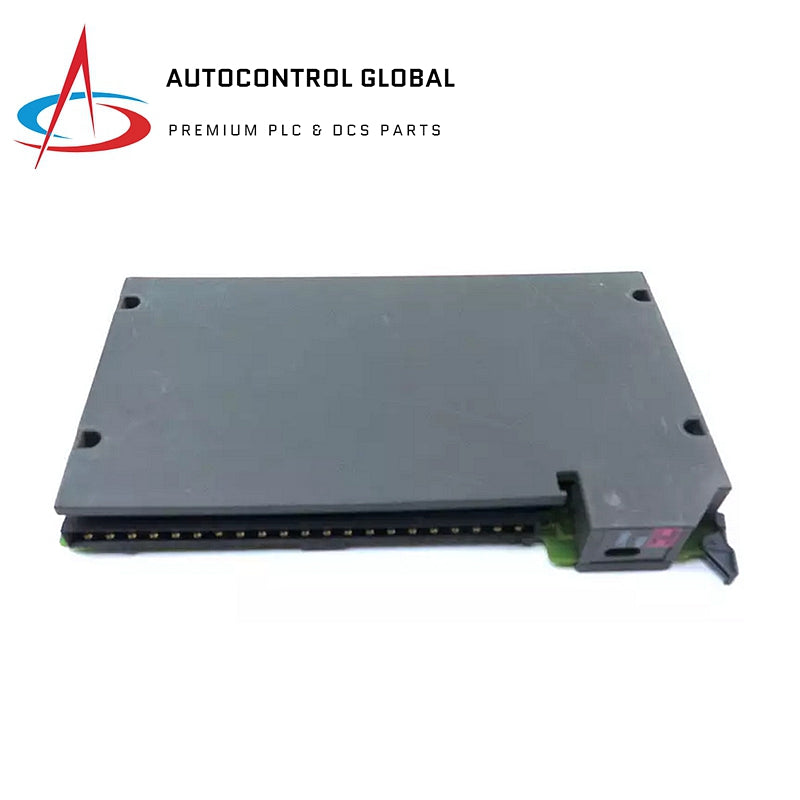

1771-IFE | Allen-Bradley | PLC-5 Analog-Eingangsmodul

Beschreibung

Das 1771-IFE ist ein Analog-Eingangsmodul für das PLC-5-System, das 16 Single-Ended- oder 8 Differenzial-Eingangskanäle unterstützt. Es verarbeitet Spannungs- und Stromsignalbereiche von 1 bis 5 V Gleichstrom bis 20 bis +20 mA. Dieses Modul wird mit Blockübertragungsbefehlen (BTW, BTR) für den analogen Datenaustausch verwendet.

Allgemeine Informationen

• Hersteller: Rockwell Automation
• Marke: Allen-Bradley
• Teilenummer: 1771-IFE
• Modultyp: Analog-Eingang
• Gehäusekompatibilität: Jedes 1771 I/O-Gehäuse
• Kanalsart: 8 Differenzial oder 16 Single-Ended
• Datenformat: Natürliche Binär- oder BCD-Skalierung bis +/- 9999

Spezifikationen

• Kanalsaktualisierungszeit (8 Kanäle): 18 ms
• Kanalsaktualisierungszeit (16 Kanäle): 36 ms
• Auflösung: 12-Bit-Binär, 12 Bit plus Vorzeichen bei bipolaren Bereichen
• Genauigkeit: 0,1 % des vollen Bereichs bei 25 °C
• Externe Stromversorgung erforderlich: Nein
• Interne Abtastrate (8 Differenzialeingänge): 12,5 ms (ohne Filterung), +2,12 ms (mit Filterung)
• Interne Abtastrate (16 Single-Ended-Eingänge): 25 ms (ohne Filterung), +4,24 ms (mit Filterung)
• Spannungsbereich: -10 bis 10 Volt Gleichstrom
• Strombereich: -20 bis 20 mA
• Verdrahtungsarm: 1771-WG
• Typische Gleichstrom-Signallaufzeit (Ein): 10 ms
• Typische Gleichstrom-Signallaufzeit (Aus): 20 ms
• Typische Wechselstrom-Signallaufzeit (Aus): 24 ms
• Backplane-Strom: 750 mA
• Montage: Rack-montierbar
• Slot-Breite: 1 Slot

Leistung

• Leistungsaufnahme: 2,5 Watt
• Wärmeabgabe: 8,52 BTU/Stunde
• Fehlerreaktion: Konfigurierbar zur automatischen Reaktion auf Kommunikationsfehler
• Anzeigeleuchten: Grün RUN, Rot FAULT
• Optoelektrische Isolation: Schützt vor elektrischen Transienten
• Eingangsfilterung: Reduziert elektrisches Rauschen

Anwendungen

Das 1771-IFE ist ideal für Prozessmessanwendungen wie Temperatur, Druck, Füllstand, Durchfluss, pH, Viskosität und Vibration. Es wird verwendet, um verschiedene Prozessvariablensignale in proportionale PLC-Datenwerte umzuwandeln, die für Überwachung und Steuerung geeignet sind.

Abmessungen

• Breite: 3,0 Zoll (76 mm)
• Höhe: 5,0 Zoll (127 mm)
• Tiefe: 8,0 Zoll (203 mm)

Zertifizierungen

• Zertifizierungen: UL gelistet, CSA zertifiziert, CE konform
