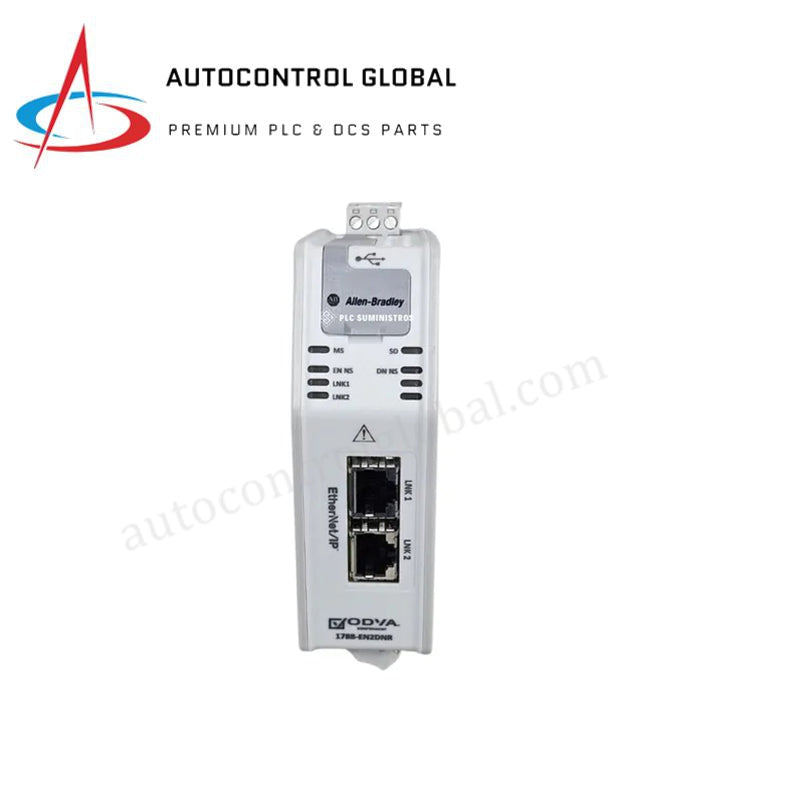

1788-EN2DNR Allen-Bradley | 2-Anschluss Redundantes DeviceNet-Gateway

Allen-Bradley 1788-EN2DNR Serie A EtherNet/IP zu DeviceNet Verbindungsgerät

Produktübersicht

Das 1788-EN2DNR (Serie A) ist ein hochverfügbares Verbindungsgerät von Rockwell Automation, das als unverzichtbare Brücke zwischen EtherNet/IP- und DeviceNet-Netzwerken dient. Als Gateway ermöglicht es ControlLogix- und CompactLogix-Steuerungen, bis zu 63 DeviceNet-Knoten über ein Ethernet-Rückgrat zu scannen, zu konfigurieren und zu steuern. Im Gegensatz zu herkömmlichen Verbindungsgeräten verfügt das 1788-EN2DNR über zwei Ethernet-Anschlüsse mit integrierter Device Level Ring (DLR)-Technik. Die Bezeichnung "R" (Redundant) stellt sicher, dass die Kommunikationsverbindung auch bei einem einzelnen Ausfallpunkt im Ethernet-Ring aktiv bleibt, was es zu einem unverzichtbaren Bauteil für Prozessautomatisierung und kritische Industrieumgebungen macht, in denen Ausfallzeiten nicht akzeptabel sind.

Technische Daten

Das 1788-EN2DNR bietet schnelle Datenübersetzung mit industrietauglicher elektrischer Trennung.

• Hersteller: Rockwell Automation / Allen-Bradley




• Modellnummer: 1788-EN2DNR

• Hardware-Version: Serie A

• Typ: EtherNet/IP zu DeviceNet Verbindungsgerät (Redundant/DLR)




• Funktion: Verbindet EtherNet/IP-Steuerungen mit DeviceNet-Geräten über CIP-Routing




• EtherNet/IP-Anschlüsse: 2 × RJ45 (10/100 Mbit/s) mit DLR- und Linear-Unterstützung




• DeviceNet-Anschluss: 1 × 5-poliger offener Stecker




• DeviceNet-Baudraten: 125 kbit/s, 250 kbit/s, 500 kbit/s (Automatische Erkennung aktiviert)

• Maximale DeviceNet-Knoten: Bis zu 63 Knoten (0–63)




• Eingangsspannung: 24 V Gleichstrom Nennwert (9,5–31,2 V Gleichstrom Bereich)




• Stromaufnahme: ~4,2 W typisch (500 mA bei 24 V Gleichstrom)

• Trennung: 50 V Dauerbetrieb (Optisch und galvanisch); geprüft bei 500 V Wechselstrom für 60 Sekunden

• Betriebstemperatur: 0 °C bis +60 °C (32 °F bis 140 °F)




• Lagerungstemperatur: -40 °C bis +85 °C (-40 °F bis +185 °F)

• Befestigung: 35 mm Hutschiene

• Diagnose: Integriertes LCD und LED-Anzeigen für Modul-, Netzwerk- und Verbindungsstatus

• Zertifizierungen: UL, CE, CSA, ODVA zertifiziert, RoHS, IECEx
