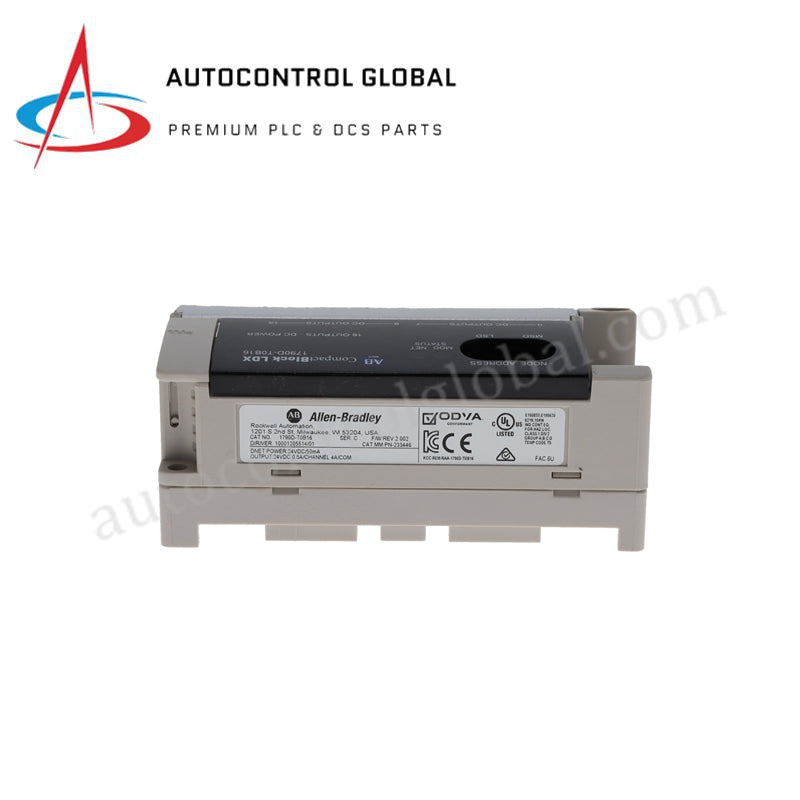

Allen-Bradley 1790D-T0B16 CompactBlock LDX DeviceNet Ein-/Ausgabebasisblock

Produktübersicht

Der 1790D-T0B16 ist ein hochdichtes Digitalausgangsmodul aus der Allen-Bradley CompactBlock LDX Reihe, entwickelt für kostengünstige verteilte Ein-/Ausgabesteuerung über DeviceNet-Netzwerke. Dieser Basisblock bietet 16 einzelne 24V Gleichstrom schaltende (PNP) Ausgänge in einem kompakten, offenen Gehäuse. Er ist für industrielle Anwendungen konzipiert, bei denen wenig Platz vorhanden ist, aber eine hohe Anzahl an Schaltpunkten benötigt wird. Als eigenständiger DeviceNet-Knoten fügt sich der 1790D-T0B16 nahtlos in Rockwell Automation Steuerungen ein, um Antriebe, Magnetventile und Motorstarter zu steuern und bietet dabei integrierten Schutz sowie Diagnosemöglichkeiten.

Technische Daten

Der 1790D-T0B16 verwendet fortschrittliche Transistorschalttechnik, um einen zuverlässigen Betrieb in Automatisierungsumgebungen mit hohen Schaltzyklen zu gewährleisten.

• Hersteller: Rockwell Automation / Allen-Bradley

• Modellnummer: 1790D-T0B16

• Reihe: CompactBlock LDX

• Anzahl der Ausgänge: 16 Digitale Ausgänge

• Ausgangstyp: Schaltend (PNP) Transistor

• Nennbetriebsspannung: 24V Gleichstrom

• Betriebsspannungsbereich: 10V bis 30V Gleichstrom

• Ausgangsstromstärke: 0,5A pro Ausgang (maximal 8A gesamt pro Modul)

• Spannungsabfall im eingeschalteten Zustand: Maximal 0,5V Gleichstrom

• Leckstrom im ausgeschalteten Zustand: Maximal 1,0 mA

• DeviceNet Stromaufnahme: 250 mA bei 24V Gleichstrom (Logikseite)

• Übertragungsraten: 125 kbps, 250 kbps, 500 kbps (automatische Erkennung)

• Isolationsspannung: 50V Dauerbetrieb (500V Wechselspannung Dielektrikumsprüfung für 60 Sekunden)

• Gehäuseschutzart: IP20 (offener Stil)

• Betriebstemperatur: 0°C bis +55°C (32°F bis 131°F)

• Lagerungstemperatur: -40°C bis +85°C (-40°F bis +185°F)

• Vibration/Stoßfestigkeit: 5 g bei 10–500 Hz / 30 g

• Gewicht: 0,35 lbs (0,16 kg)
