1791DS-IB8XOB8 Allen-Bradley | SIL 3 Sicherheits-Ein- und Ausgang

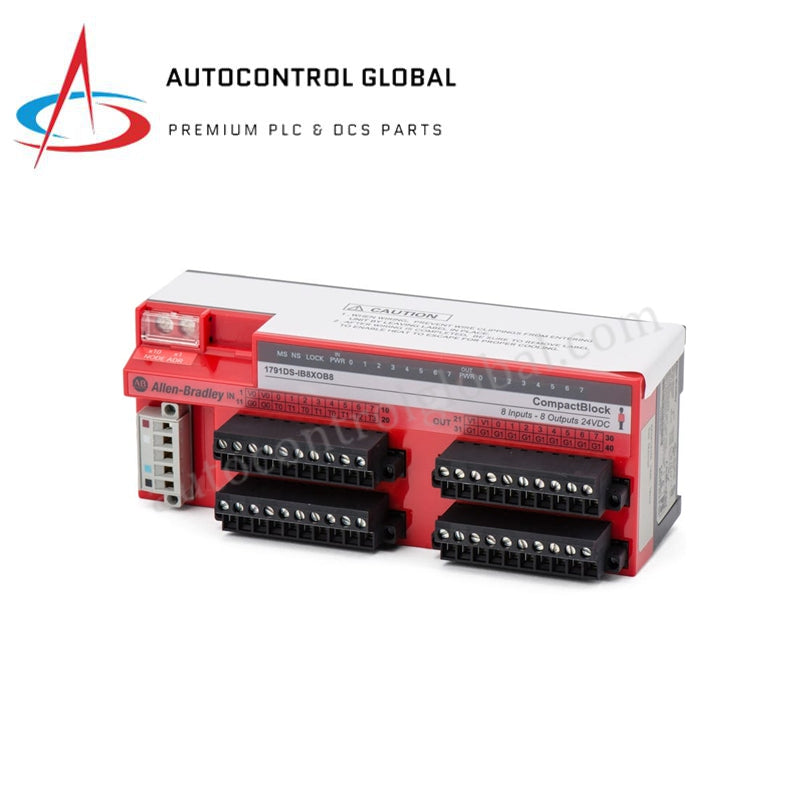

Allen-Bradley 1791DS-IB8XOB8 CompactBlock Guard Sicherheits-Ein-/Ausgabemodul

Produktübersicht

Das 1791DS-IB8XOB8 ist ein hochzuverlässiges verteiltes Sicherheitsmodul, entwickelt von Rockwell Automation für CIP Safety über DeviceNet-Netzwerke. Dieses Modul bietet eine vielseitige Kombination aus 8 sicherheitsseitigen Eingängen mit Bezug zur Masse und 8 sicherheitsseitigen Ausgängen mit Versorgungsspannung in einem einzigen kompakten Block. Es ist darauf ausgelegt, die strengsten weltweiten Sicherheitsnormen zu erfüllen, einschließlich SIL 3 und PLe, und ermöglicht die lokale Steuerung von sicherheitsrelevanten Feldgeräten wie Lichtvorhängen, Not-Aus-Tastern und Sicherheits-Schützen. Seine integrierte Bauweise verringert den Bedarf an mehreren Ein-/Ausgabeblöcken, vereinfacht die Gestaltung der Sicherheitskreise und gewährleistet gleichzeitig maximalen Schutz für Betriebspersonal und Maschinen.

Technische Daten

Das 1791DS-IB8XOB8 ist für höchste Zuverlässigkeit ausgelegt und verfügt über einen erweiterten Betriebstemperaturbereich sowie robuste Diagnosefunktionen.

• Hersteller: Rockwell Automation / Allen-Bradley

• Modellnummer: 1791DS-IB8XOB8

• Produktlinie: Guard I/O (CompactBlock Guard Sicherheit)

• Kommunikationsprotokoll: DeviceNet (CIP Safety)

• Sicherheitseingänge: 8 Eingänge mit Bezug zur Masse (Gleichstrom)

• Sicherheitsausgänge: 8 Ausgänge mit Versorgungsspannung (Transistor)

• Testimpulsausgänge: 4 Ausgänge mit Versorgungsspannung (Zur Überwachung der Feldverdrahtung)

• Ein-/Ausgabestromversorgung: 20,4–26,4 V Gleichstrom (24 V Gleichstrom Nennwert)

• Kommunikationsstromversorgung: 11–25 V Gleichstrom (Über DeviceNet-Kabel versorgt)

• Kommunikationsstromaufnahme: 110 mA bei 24 V Gleichstrom

• Bemesseter Ausgangsstrom: 0,7 A pro Anschluss

• Eingangsspannungsbereich: Mindestens 11 V Gleichstrom (Ein-Zustand); maximal 5 V Gleichstrom (Aus-Zustand)

• Betriebstemperatur: -40 °C bis +70 °C

• Verdrahtung: Kupfer (AWG 24–12 Massiv; AWG 22–16 Standard flexibel)

• Sicherheitsbewertungen: Bis SIL 3 (IEC 61508), PLe (ISO 13849-1)

• Montage: 35 mm Hutschiene

• Gewicht: 0,43 kg (0,94 Pfund)
