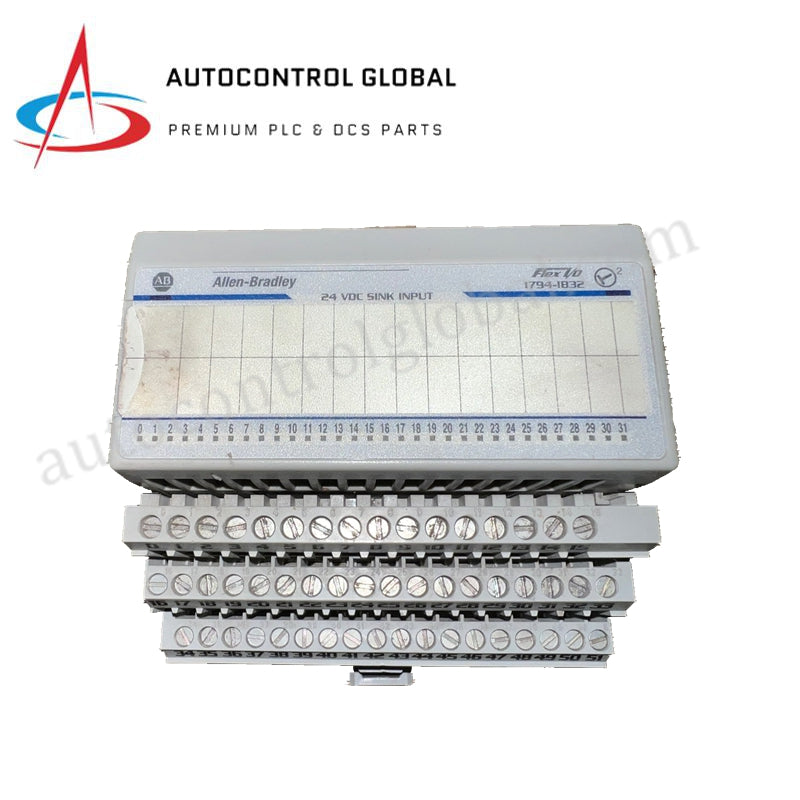

1794-IB32 Allen-Bradley | 32-Punkt Digitaleingang 24 V Gleichstrom

Allen-Bradley 1794-IB32 FLEX I/O 32-Punkt 24V DC Digitales Eingangsmodul

Produktübersicht

Das 1794-IB32 ist ein hochdichtes digitales Eingangsmodul aus der Allen-Bradley FLEX I/O-Familie, entwickelt, um 32 einzelne senkende Eingangskanäle in einem kompakten, modularen Format bereitzustellen. Durch den Einsatz des 1794-IB32 können Fachleute eine große Anzahl von Feldsensoren – wie Näherungsschalter, Endschalter und Drucktaster – über einen FLEX I/O-Adapter (EtherNet/IP, ControlNet oder Remote I/O) an eine zentrale SPS anbinden. Dieses Modul ist besonders wirkungsvoll in platzbeschränkten Steuerungsschränken, in denen eine hohe Anzahl von Punkten ohne das Volumen herkömmlicher rackbasierter Ein-/Ausgänge benötigt wird. Hinweis: Während einige interne Unterlagen „DB32“ nennen, ist die branchenübliche Teilenummer für das hochdichte Eingangsmodul 1794-IB32.

Technische Daten

Das 1794-IB32 ist für leistungsstarke Signalaufnahme mit robuster Trennung zwischen Feld- und Systemlogik ausgelegt.

• Hersteller: Rockwell Automation / Allen-Bradley

• Modellnummer: 1794-IB32

• Produktreihe: FLEX I/O

• Anzahl der Eingänge: 32 Kanäle

• Eingangstyp: Digital senkend (Stromsenkend)

• Nenn-Eingangsspannung: 24V DC

• Eingangsspannungsbereich: 10V DC bis 31,2V DC

• Nenn-Eingangswiderstand: 22,2 kΩ

• FlexBus-Strom: 25 mA bei 5V DC

• Isolationsspannung: 50V Dauerbetrieb (Grundisolierung); geprüft bei 2121V DC für 2 Sekunden

• Isolationsart: Zwischen Feldseite und System (Keine Isolierung zwischen einzelnen Kanälen)

• Leistungsaufnahme: Max. 6,0 W bei 31,2V DC

• Wärmeabgabe: Max. 20,47 BTU/Stunde bei 31,2V DC

• Statusanzeigen: 32 gelbe LED-Anzeigen (Feldseite)

• Kompatible Anschlussbasen: 1794-TB32, 1794-TB32S, 1794-TB62DS, 1794-TB62EXD4X15

• Betriebstemperatur: 0°C bis +55°C (32°F bis 131°F)

• Abmessungen (LxBxH): 6,9 cm x 9,4 cm x 9,4 cm (2,7 x 3,7 x 3,7 Zoll)
