1C31197G04 Emerson Ventilpositionsmodul Datenblatt & Technisches Handbuch

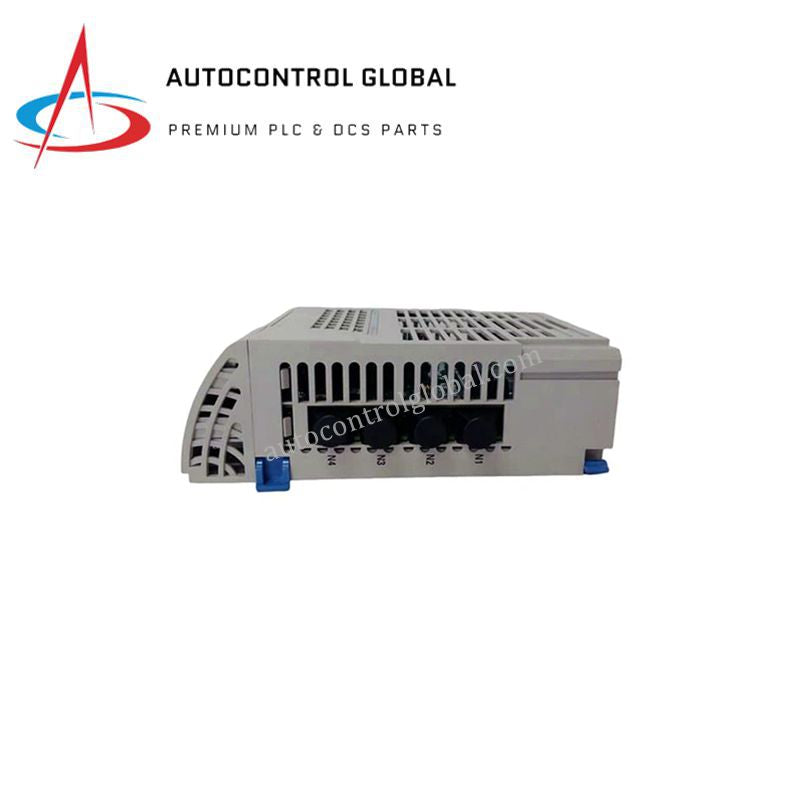

Emerson 1C31197G04 Ovation Ventilpositionssteller-Schnittstelle

Konfiguriert für präzise Überwachung von Ventilantrieben und Schleifensynchronisation in Ovation Distributed Control System Netzwerken, bietet das Emerson 1C31197G04 (1C31197 Ventilpositionssteller / Kommunikations-Persönlichkeitsmodul) direkte physikalisch/elektrische Ausführung. Diese Baugruppe fungiert als lokalisierte Kommunikations- und Signalumwandlungsschnittstelle, die zentrale Prozesssteuerungen mit spezialisierten ventilbezogenen I/O-Subsystemmodulen verbindet. Sie koordiniert digitale und analoge Rückkopplungsmechanismen über die interne Backplane und wandelt physikalische Wegmessungen und Positionsbefehle in deterministische Variablen um, ohne dabei Zeitverzögerungen oder Latenzen zu verursachen.

Hardware-Spezifikationen

Prozessregelkreise und analoge Feldkonfigurationen

Das Schnittstellenmodul führt Echtzeit-Datentransaktionen direkt neben den Feldebene-Instrumentierungsschichten unter Verwendung des 4-20 mA HART-Schleifenprotokolls aus. Es verwendet diskrete Signalaufbereitungsblöcke zur Steuerung der RS-485- und Modbus RTU-Seriellinks und erzwingt strikte Kanal-zu-Kanal-Isolationsparameter, um hochspannungsbedingte Gleichtaktinduktionsspitzen – häufig verursacht durch elektro-hydraulische Ventilantriebe – daran zu hindern, in die Verarbeitungslogik zurückzufließen. Dieser Schutz hält die Kalibrierungsreferenzpunkte für benachbarte Kaltstellenkompensationsblöcke (CJC) stabil und verhindert Drift im lokalen Instrumentierungsrahmen.

Häufig gestellte Fragen

F: Wie handhabt das 1C31197G04 Signalübergangs-Anomalien während eines Hot-Swap-Hardwarezyklus?

A: Die Karte ist mit aktiven Spannungsbegrenzungsgrenzen und Stromversorgungs-Sequenzierungspfaden ausgelegt, die einen Live-Hot-Swap-Ersatz unter aktiven Backplane-Bedingungen unterstützen. Wird sie in einer passenden redundanten Paar-Konfiguration eingesetzt, übernimmt der Verfolgungsknoten sofort die volle Kommunikationslast und verhindert Datenverluste oder abrupte Änderungen bei der Ventilpositionsverfolgung.

F: Kann der RS-485-Seriellink gleichzeitig mit den analogen Rückkopplungsschleifen betrieben werden?

A: Ja. Die Hardware-Architektur trennt die digitale Transceiver-Logik von der analogen Backplane-Aufbereitungsschaltung. Dieses unabhängige Layout ermöglicht es der Karte, serielle Modbus RTU-Diagnosen über den physischen 4-Draht- oder 2-Draht-RS-485-Bus zu verarbeiten und gleichzeitig Echtzeit-analoge Positionsvariablen zu aktualisieren.

F: Welches Grundverhalten zeigt das Modul, wenn die Kommunikation mit dem Host-Controller vollständig ausfällt?

A: Nach Erkennung eines Backplane-Watchdog-Timeouts führt das Modul eine interne Fail-Safe-Routine aus. Basierend auf vorkonfigurierten Hardware-Jumper-Positionen oder Software-Flags zwingt es die zugehörigen Ventilpositionsausgänge in einen vorbestimmten sicheren Zustand (z. B. letzten Wert halten oder Null-Ausgang), um die Prozessfeldabsicherung aufrechtzuerhalten.

Feldinstallationsrichtlinien

• Überprüfen Sie, dass die mechanischen Ausrichtstifte im Chassis-Slot den Kartenlayout-Parametern entsprechen, bevor Sie Einführkraft anwenden.
• Erden Sie die Abschirmungen des externen RS-485-Kommunikationskabels an einem einzigen Endpunkt am Erdungsschienenbus der Sammelplatte, um Erdschleifenströme zu eliminieren.
• Trennen Sie alle seriellen Kommunikationsleitungen und analogen Rückkopplungsverdrahtungen von Hochspannungs-Wechselstrom-Ventilmotorstrombahnen innerhalb der Schaltschrankkanäle.
• Befestigen Sie die Frontplattenbefestigung vollständig, um durchgehende strukturelle Erdungspfade zum Schrank-Subrack sicherzustellen.
• Stellen Sie sicher, dass die Belüftungskorridore des Schranks frei bleiben, um die Bildung thermischer Taschen zu verhindern, die die Betriebstemperatur von 0 bis 60 °C überschreiten könnten.
