GE IS200STAIH2AAA Mark VIe Serie

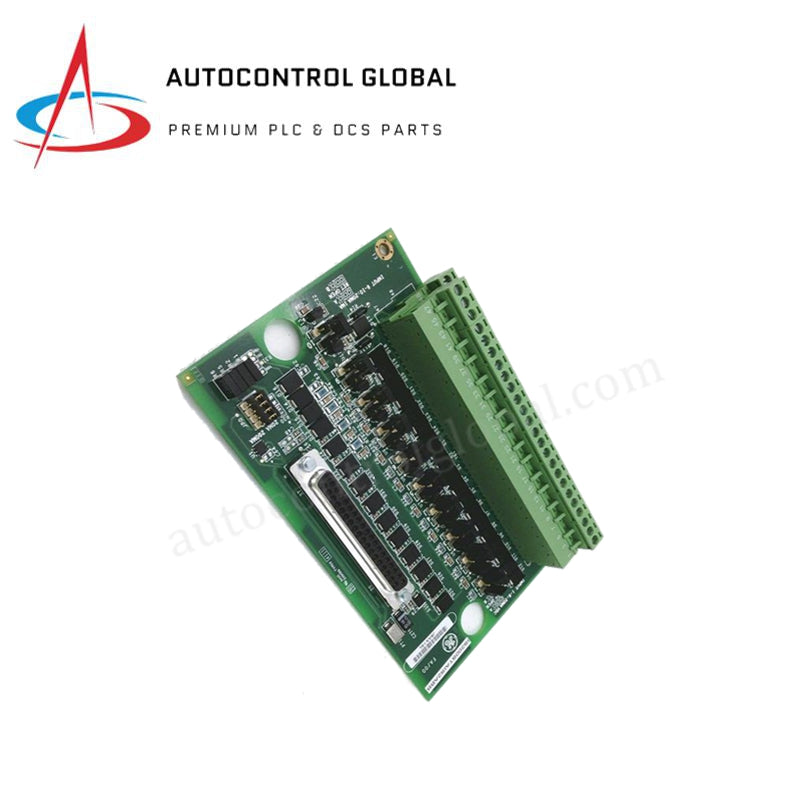

Konfiguriert für Signalabschluss und Schnittstellenkonditionierung in Mark VI/Mark VIe Steuerungssystemnetzwerken, bietet das GE IS200STAIH2AAA (IS200STAIH2 Analog-Eingangs-Terminalplatine) eine direkte physikalisch/elektrische Ausführung. Das Modul terminiert analoge Feldeingangssignale, einschließlich 4-20 mA Stromschleifen, ±5 VDC und ±10 VDC Spannungseingänge, und überträgt die konditionierten Daten direkt an die jeweiligen I/O-Module.

Suffix-Aufschlüsselung & Modellmatrix

Die Katalognummer-Konfiguration folgt einer definierten Komponentenstrukturmatrix:

• IS200: Standardinterne Leiterplattenbaugruppenkennung.
• STAI: Funktionsmodulgruppe für einfache analoge Eingangs-Terminalplatinen.
• H2: Hardware-Gruppenvariante, die spezifische Terminalkonfigurationen und Kanal-Dichtegrenzen abdeckt.
• AAA: Artwork-, Montage- und Funktions-Revisionsebene zur Kompatibilitätsbasis.

Hardware-Spezifikationen

I/O-Dichte-Skalierung & deterministische Netzwerke

Das IS200STAIH2AAA etabliert eine hochdichte passive Architektur, die die Signalverteilung über 16 parallele Eingangskanäle optimiert. Durch den Einsatz fester 250-Ohm-Lastwiderstände übersetzt die Baugruppe eingehende Stromvariablen in lokale Spannungspendantsignale für eine schnelle Digitalisierung durch benachbarte I/O-Verarbeitungseinheiten. Die Systemintegration basiert auf direkten Verbindungsprotokollen zur aktiven Steuerungsplattform über deterministische interne Backplane-Kommunikationsstrukturen, wodurch Laufzeitverzögerungen minimiert und präzise Signalabtastraten ohne softwaregesteuerte Übersetzungsschichten sichergestellt werden.

Häufig gestellte Fragen

F: Enthält die IS200STAIH2AAA-Platine aktive Firmware, die eine Flash-Programmierung erfordert?

A: Nein. Das IS200STAIH2AAA ist eine passive analoge Eingangs-Terminalplatine mit Abschlussblöcken, Tiefpass-Analogfiltern und internen Leiterbahnen. Sie enthält keine programmierbaren Mikrocontroller oder onboard Firmware-Flash-Matrizen; Konfigurationsparameter werden ausschließlich im angeschlossenen digitalen I/O-Modul verwaltet.

F: Wie behandelt das Modul die Gleichtaktspannung, die bei unabhängigen Feldtransmittern auftritt?

A: Galvanische und elektrische Sicherheitsgrenzen werden durch Kanal-zu-System- und Kanal-zu-Kanal-Isolationsnetzwerke aufrechterhalten. Die Platineninfrastruktur unterdrückt Gleichtaktstörspannungen durch hardwarebasierte Tiefpass-Analogfilter, verhindert Übersprechen und schützt die primären Steuerungsnetzwerke vor feldinduzierten elektrischen Überspannungen.

Feldinstallationsrichtlinien

• Montageinfrastruktur: Montieren Sie die Platine auf der vorgesehenen DIN-Schiene oder dem Steuerungsrackrahmen im Schaltschrank und stellen Sie sicher, dass alle mechanischen Verriegelungsmechanismen eingerastet sind.
• Leiterquerschnitt-Spezifikationen: Verwenden Sie Feldverkabelungskabel im zertifizierten Bereich von 12 bis 24 AWG. Ziehen Sie alle Anschlussklemmen-Schrauben strikt mit dem angegebenen Drehmoment von 0,5 Nm an, um hochwiderstandige Kontaktstellen zu vermeiden.
• Schirmerdungs-Matrix: Entfernen Sie die Isolierung der externen analogen Schleifenkabel am vorgesehenen Eintrittspunkt und klemmen Sie die Gesamtschirmgeflechte sicher an die primäre Instrumenten-Chassis-Masseleiste, um Hochfrequenzstörungen zu verhindern.
