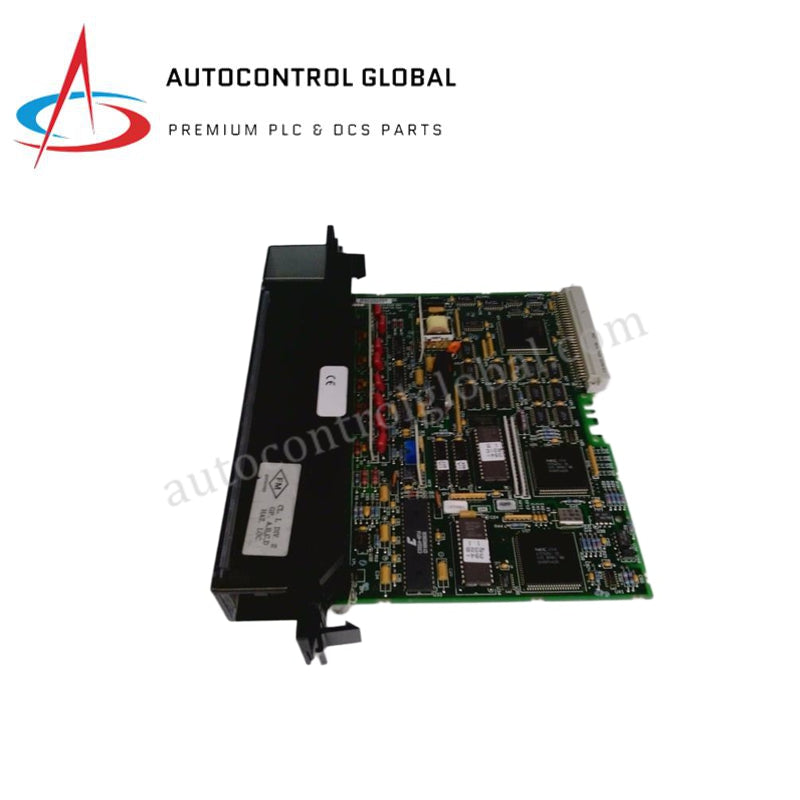

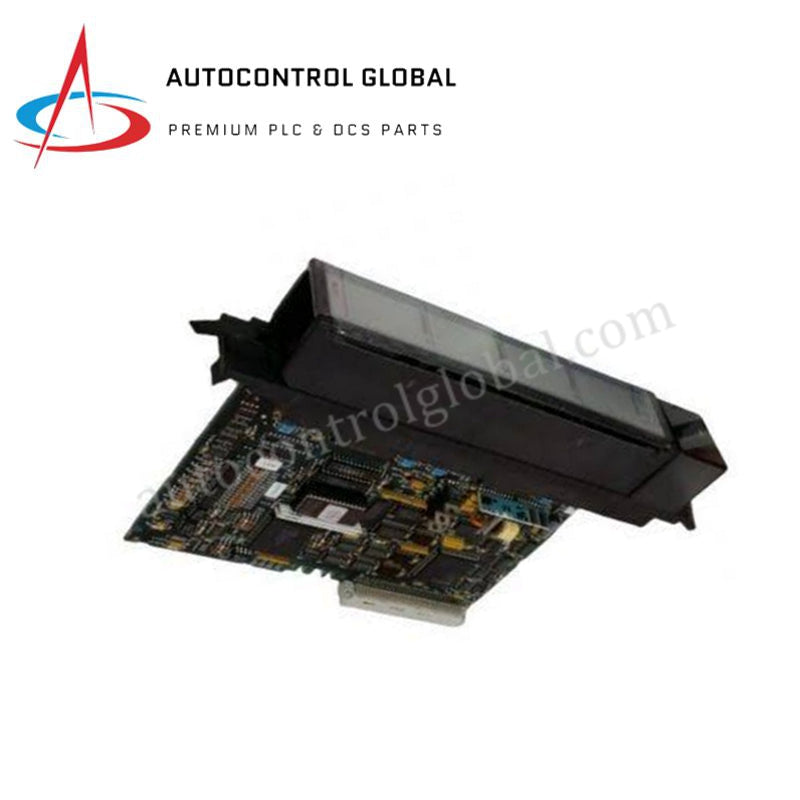

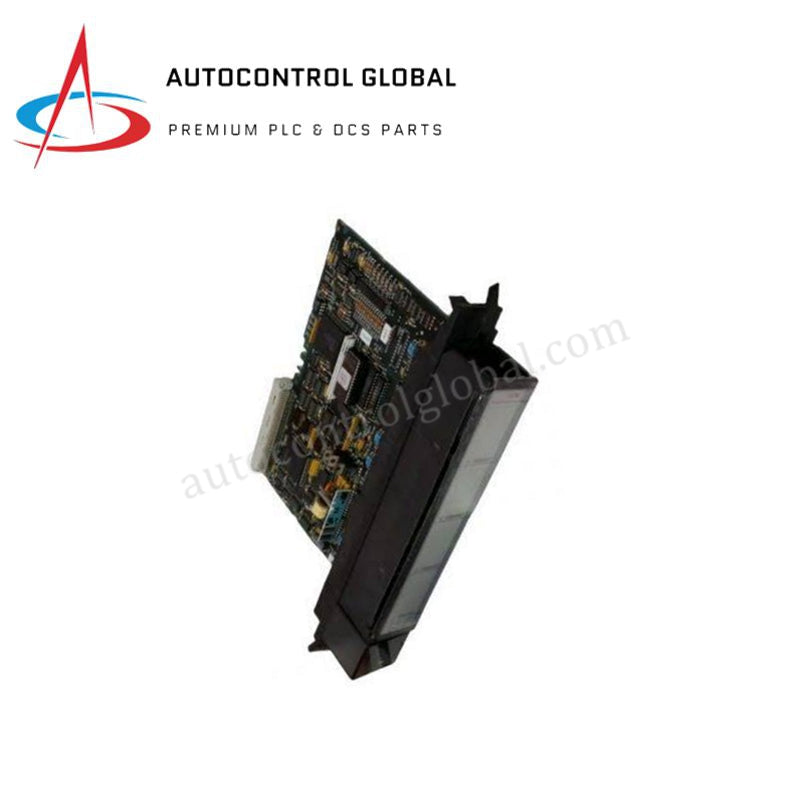

4-Kanal-Analog-Eingangsmodul GE IC697ALG321 Serie 90-70
Manufacturer: GE Fanuc
-
Part Number: IC697ALG321
Condition：New with Original Package
Product Type: Analog-Eingangsmodul
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC697ALG321 Analogeingangsmodul der Serie 90-70
Das für die hochpräzise Umwandlung analoger Signale in SPS-Architekturen der Serie 90-70 ausgelegte GE Fanuc IC697ALG321 (IC697ALG321 Analogeingangsmodul) ermöglicht die direkte Verarbeitung physischer Signale über 4 galvanisch getrennte Eingangskanäle.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC697ALG321 |
| Marke | GE Fanuc |
| Herkunft | Vereinigte Staaten |
| Gewicht | 0,74 kg (1,63 lbs) |
| Abmessungen | 2,1 cm x 20,2 cm x 26,1 cm |
| Betriebstemperatur | 0 bis +60 °C |
| Leistungsaufnahme | 112 mA bei +5 VDC (je nach Konfiguration bis zu 0,8 A maximal) |
| Eingangskanäle | 4 galvanisch getrennte analoge Kanäle |
| Signaltypen | +/-10 VDC, 0-10 VDC, 4-20 mA |
| Auflösung | 16 Bit (14-Bit-Monotonie) |
| Umwandlungsrate | 2 ms pro Kanal |
| Eingangsimpedanz | 250 Ohm (Stromeingang) |
| Galvanische Trennung | Kanal-zu-Kanal und Kanal-zu-Rückwandplatine |
Kommunikationsgeschwindigkeit des Rückwandbus und Skalierung der E/A-Dichte
Das Modul leitet digitalisierte Prozessvariablen direkt über die interne Rückwandbus-Schnittstelle an die SPS-CPU der Serie 90-70 weiter und führt Umwandlungszyklen mit 2 ms pro Kanal aus. Die Rückwandlogik benötigt nominal 112 mA bei +5 VDC aus der Stromversorgung des Baugruppenträgers. Die galvanische Trennung zwischen den Kanälen sowie zwischen Kanal und Rückwandplatine erhält die Signalintegrität in hochdichten E/A-Konfigurationen, indem Gleichtakt-Erdschleifen und elektrische Transienten unterdrückt werden, bevor die Daten den CPU-Speicherpuffer erreichen.
Häufig gestellte Fragen
F: Welche Mechanismen erkennen unterbrochene Feldverdrahtungen bei 4-20-mA-Stromschleifen?
A: Das Modul führt integrierte Firmware-Diagnosen aus, die Unterbereichszustände melden, wenn der Schleifenstrom unter den gültigen Schwellenwert von 4 mA fällt, und setzt interne Diagnose-Statusbits für den CPU-Zyklus.
F: Ist eine externe Stromversorgung zum Ansteuern der internen analogen Wandlerschaltungen erforderlich?
A: Nein, die integrierte Logik und die A/D-Wandlerschaltung beziehen ihre Leistung direkt vom +5-VDC-Rückwandbus. Feldtransmitter müssen jedoch unabhängig oder über Stromversorgungsverteiler für Stromschleifen versorgt werden.
F: Können die Kanäle einzeln für unterschiedliche Eingangssignalbereiche konfiguriert werden?
A: Ja, jeder der 4 galvanisch getrennten Kanäle unterstützt eine unabhängige Softwarekonfiguration für die Signaltypen +/-10 VDC, 0-10 VDC oder 4-20 mA.
Richtlinien für die Installation vor Ort
Vergewissern Sie sich, dass alle Systemstromquellen abgeschaltet sind, bevor Sie das Modul in den Rack-Steckplatz der Serie 90-70 einsetzen oder daraus entfernen. Sorgen Sie für eine ordnungsgemäße Führung der Feldleitungen, indem Sie verdrillte, geschirmte Aderpaare verwenden, um elektromagnetische Störungen zu reduzieren. Verbinden Sie die einzelnen Kabelschirme an einem einzigen Punkt mit der Erdungsschiene des Schaltschranks, um Erdschleifen zu vermeiden. Halten Sie beim Anziehen der Befestigungsschrauben der Klemmenleiste eine ausreichende Mindesteinschraubtiefe ein und sorgen Sie für ausreichenden Abstand um die Rack-Baugruppe, damit die Wärme durch vertikale Konvektion abgeführt werden kann.
