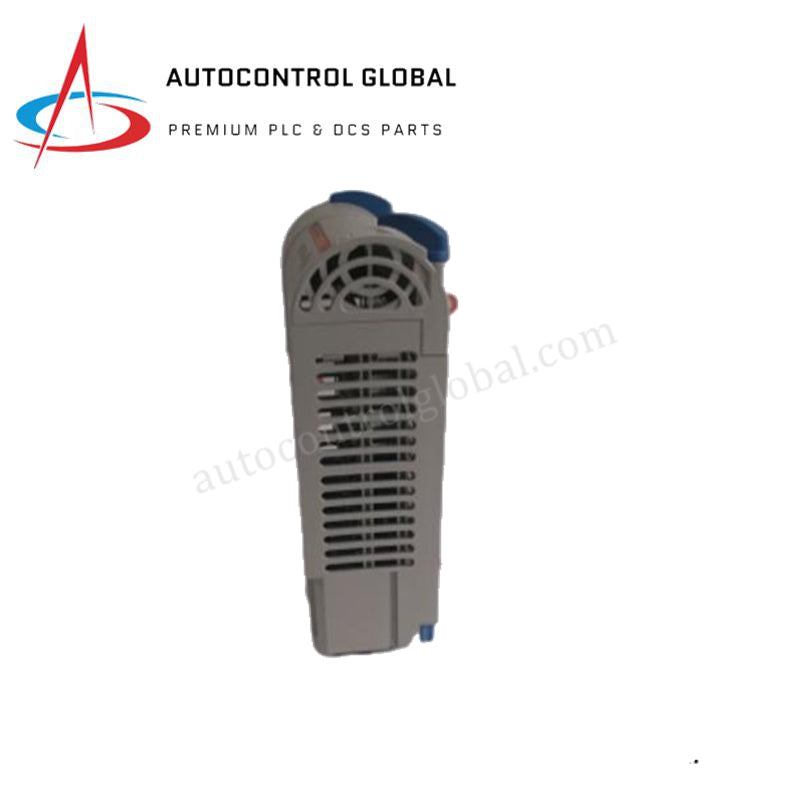

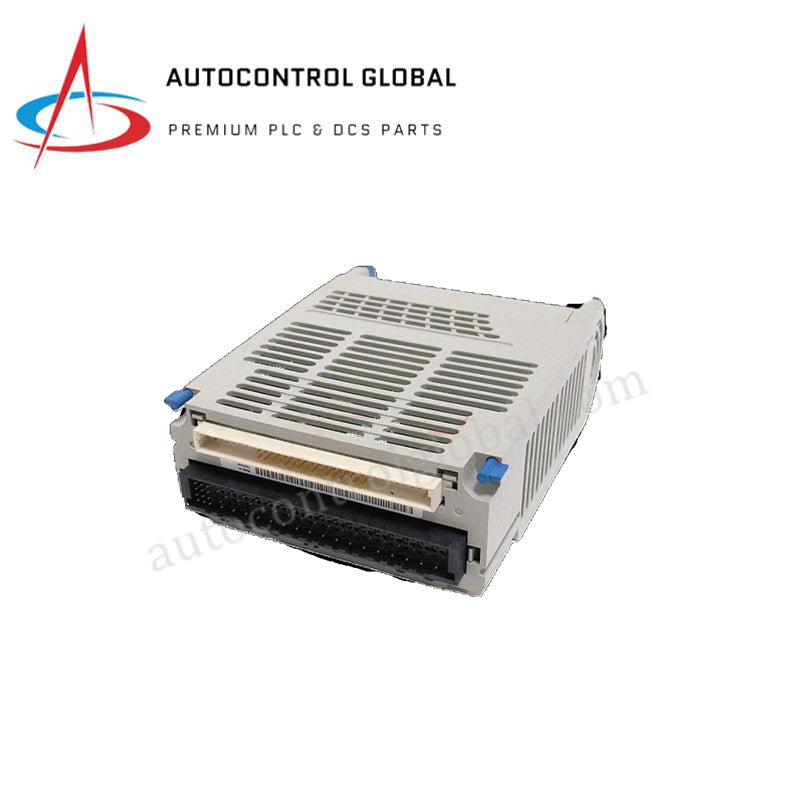

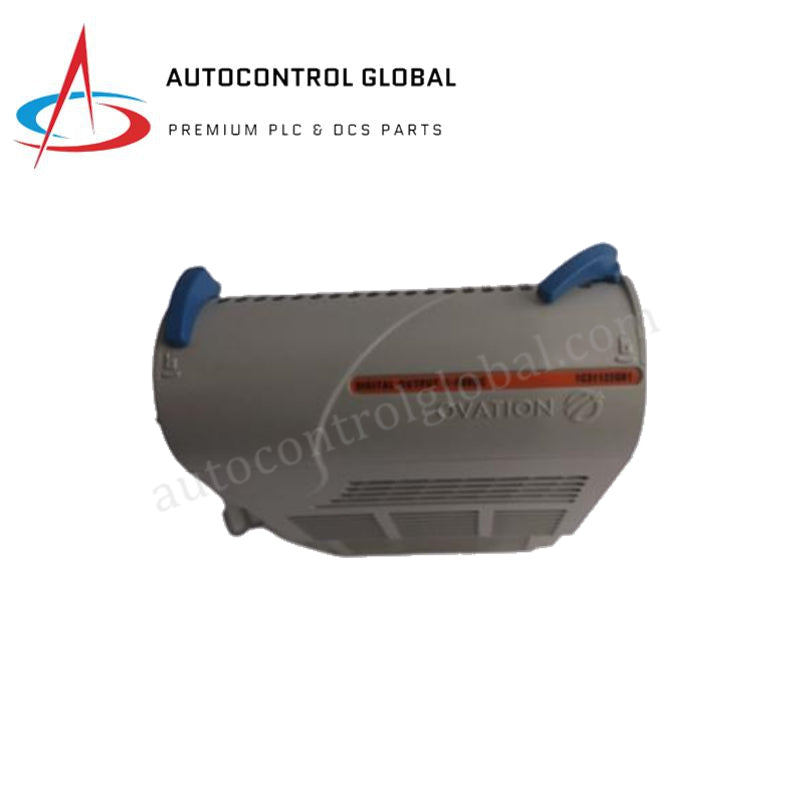

5X00301G01 Emerson Diskrete Ausgangskarte | Neu & Originalbestand
Manufacturer: Ovation
-
Part Number: 5X00301G01
Condition：New with Original Package
Product Type: Digitale Ein-/Ausgabekarten
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Emerson 5X00301G01 Ovation Serie Digitalausgangsmodule
Das Emerson 5X00301G01 dient als primäres 5X00301G01 Digitalausgangsmodul, das zum Schalten diskreter Ausgangssignale auf Ovation Distributed Control System-Plattformen verwendet wird. Die Hardware steuert 32 unabhängige digitale Ausgangspunkte und sendet binäre Ein/Aus-Steuerbefehle an Feldinstrumente wie Magnetventile, Zwischenrelais und Statusalarme. Interne Befehlsregister verarbeiten die Ausführungslogik direkt über die Systembus-Schnittstelle und verändern Strompfade über einzelne Transistor- oder Relaismatrixverbindungen innerhalb eines begrenzten Reaktionszeitfensters.
Hardware-Spezifikationen
| Parameter | Spezifikation |
| Modell | 5X00301G01 |
| Marke | Ovation (von Emerson) |
| Herkunft | USA |
| Gewicht | 0.35kg |
| Abmessungen | 4,1 cm x 15,9 cm x 10,8 cm |
| Betriebstemperatur | 0 bis +60 °C |
| Leistungsaufnahme | Einschränkungen bei der Nachführung der Versorgungsspannung von 24 VDC nominal |
| Ausgangsdichte | 32 diskrete Ausgangskanäle |
| Signaltyp | Diskrete Ein/Aus-Spannungssteuerung |
| Betriebsspannung | 18-32 VDC Bereich |
| Ausgangsstromkapazität | Bis zu 0,5-1 A pro Kanal (abhängig von den Lastcharakteristiken) |
| Isolationsbarriere | Kanal-zu-Kanal- und Kanal-zu-System-Schaltungsisolation |
| Reaktionszeit | < 5 ms deterministische Schaltzeit |
| Mechanischer Stoß | 10 g (11 ms Halbwelle) physikalische Stoßgrenzen |
| Vibrationsfestigkeit | 0,7 g absolute Beschleunigung von 13,2 bis 150 Hz |
| Lagertemperatur | -40 bis +85 °C |
| Feuchtigkeitskapazität | 5-95 % relative Luftfeuchtigkeit, nicht kondensierend |
| Schutzart | Gehäuseklassifizierung IP20 |
| Einsteckart | Rackmontage im vorgesehenen Ovation I/O-Chassis |
FOUNDATION Fieldbus / Profibus PA-Konnektivität und Kanal-zu-Kanal-Isolation
Die Schaltungstopologie des 5X00301G01 basiert auf robusten optischen und galvanischen Kanal-zu-Kanal-Isolationsparametern, um interne Modul-Logikchips von feldseitigen induktiven Rückspannungen zu isolieren. Diese physikalische Entkopplung verhindert, dass transiente elektrische Überspannungen über die Backplane-Struktur wandern und schützt gleichzeitig Datenpakete, die von benachbarten FOUNDATION Fieldbus / Profibus PA-Knoten stammen. Unabhängige Ausgangsschleifen ermöglichen es, diskrete Logikbefehle kontinuierlich über hochdichte Klemmenblöcke auszuführen, ohne Gleichtaktstörungen oder Kanalübersprechen zu erzeugen.
Häufig gestellte Fragen
F: Welche Hot-Swap-Beschränkungen gelten für das Einsetzen oder Entfernen des Moduls 5X00301G01 in einem aktiven Ovation I/O-Chassis-Slot?
A: Die Modulkonfiguration erlaubt das Live-Entnehmen und Einsetzen bei eingeschalteter Backplane-Stromversorgung. Das Entfernen einer Online-Karte versetzt sofort alle 32 Ausgangsschleifen in einen offenen Zustand, schaltet angeschlossene Feldrelais ab und bringt Aktuatorschleifen in ihre hardwareseitigen Ausfallsicherheitspositionen, ohne die Ausführungssequenzblöcke benachbarter Karten zu stören.
F: Wie kennzeichnet das interne Diagnosesystem Transistorüberlast- oder Kurzschlussereignisse an einem bestimmten Kanal?
A: Onboard-Überwachungsschleifen bewerten den Stromverbrauch jeder Ausgangsstufe. Überschreitet ein Feldkurzschluss oder eine übermäßige induktive Last die festgelegte Grenze von 0,5-1 A, sperrt der interne elektronische Schutz den Kanal, aktualisiert ein lokales Diagnose-Fehlerbit und erzeugt eine Fehlermeldung über den Systembus.
F: Ist eine externe Unterdrückung erforderlich, wenn die diskreten Kanäle dieses Moduls direkt mit induktiven Magnetspulen verbunden sind?
A: Obwohl das 5X00301G01 integrierte Schutznetzwerke besitzt, die typische industrielle Schalttransienten bewältigen können, ist die Installation externer Freilaufdioden oder Varistoren direkt über hochinduktiven Feldlasten erforderlich, um kumulative thermische Belastungen der Modul-Isolationselektronik zu verhindern.
Feldinstallationsrichtlinien
- Chassis-Einbindungsmatrix: Führen Sie den IP20-Chassisrahmen sanft entlang der vorgesehenen Ovation I/O-Schlitzführungen. Sichern Sie das Modul nach vorne, bis der mechanische Riegel vollständig mit den Backplane-Steckverbindern einrastet, um einen stabilen niederohmigen elektrischen Kontakt zu gewährleisten.
- Schirm-Erdungstrennung: Schließen Sie alle Schirmgeflechte von Mehrkernkabeln am zentralen Master-Instrumentierungserdungsbus im Sammelgehäuse an. Halten Sie die vollständige Schirmschichtisolierung an der Feldanschlussdose aufrecht, um die Entstehung parasitärer Erdschleifen zu verhindern.
- Leiterverlauf: Führen Sie alle 24 VDC diskreten Steuer-Ausgangsleitungen innerhalb von dedizierten, geerdeten starren Stahlrohrleitungen. Mischen Sie diese digitalen Ausgangsleitungen nicht in parallelen Kabelpritschen mit Hochspannungs-Wechselstrommotorversorgungen oder VFD-Leitungen, um induktive Übersprechungen zu vermeiden.
- Gewindeeinbindungsgrenzen: Stellen Sie sicher, dass an allen Schnittstellen der Außenfeldanschlussgehäuse genau 5 volle Gewindegänge des NPT-Gewindes vorhanden sind, um die Klemmenblöcke vor Feuchtigkeitseintritt und atmosphärischer Kontamination zu schützen.
