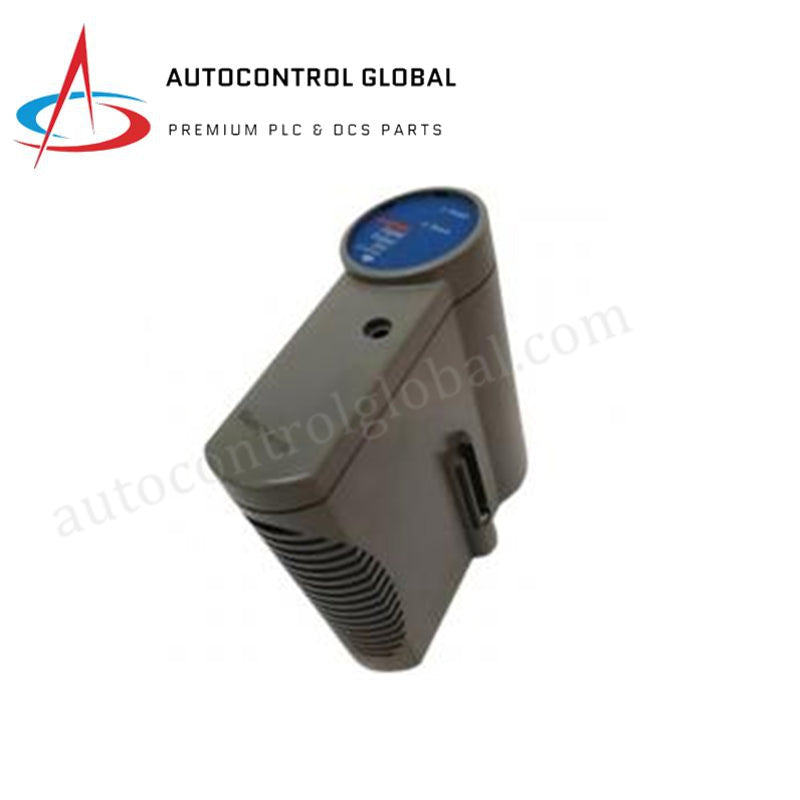

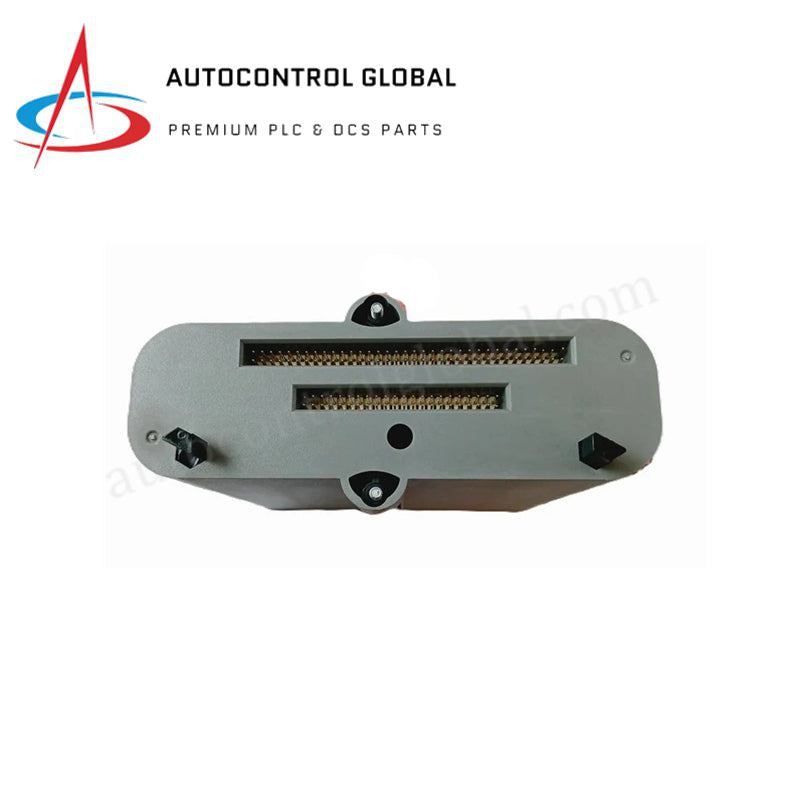

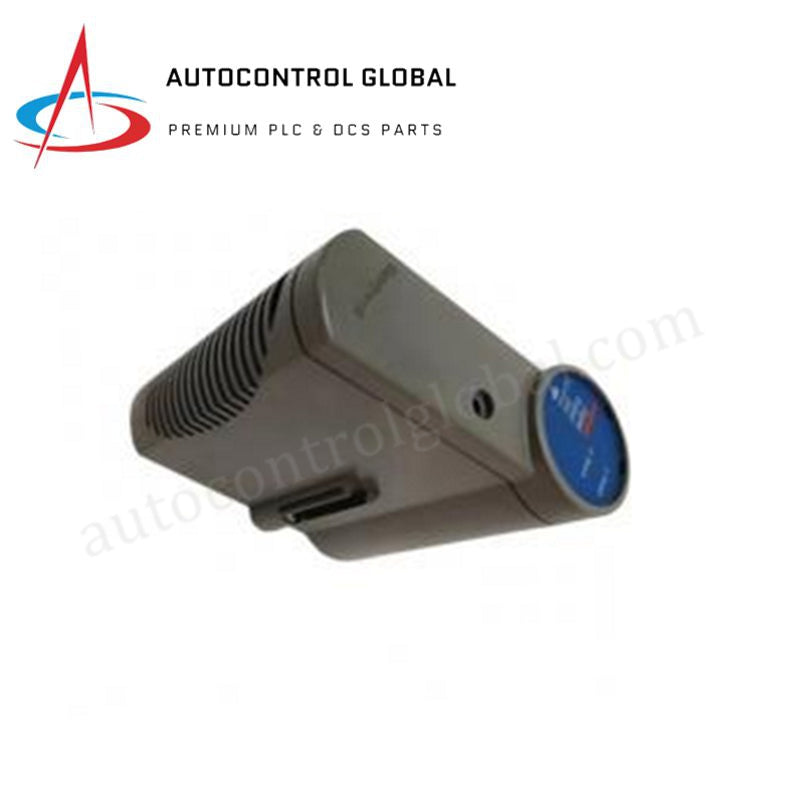

8C-PAIMA1 Honeywell Niedrigpegel Analog-Eingangsmodul Original

Honeywell 8C-PAIMA1 Experion Serie 8 TC/RTD Analog-Eingangsmodul

Produktbeschreibung

Das 8C-PAIMA1 (8C-PAIMA1) ist ein spezialisiertes Analog-Eingangsmodul auf Niederspannungsebene (AIP) innerhalb der Honeywell Serie 8 E/A-Familie, entwickelt für das Experion Prozesswissen-System (PKS) und die C300 Steuerungsplattform. Dieses Modul ist speziell für hochpräzise Temperaturüberwachung optimiert und unterstützt sowohl Thermoelement- (TC) als auch Widerstandsthermometer-Eingänge (RTD).

Als Mehrfachanwendungs-Schnittstelle bietet das 8C-PAIMA1 (8C-PAIMA1) eine dichte Signalaufnahme mit 16 Kanälen und wandelt Niederspannungs-Millivoltsignale in hochauflösende digitale Daten um. Es verfügt über eine integrierte Kaltstellenkompensation (CJC) und ausgefeilte Algorithmen zur Erkennung offener Thermoelemente, die Sicherheit und Genauigkeit in kritischen Wärmeprozessen gewährleisten. Sein Aufbau nutzt Honeywells fehlertolerante Ethernet-Architektur (FTE) und macht es zu einer verlässlichen Wahl für redundante Prozesssteuerungsumgebungen, in denen Sensorpräzision und Systemverfügbarkeit unverzichtbar sind.

Detaillierte technische Daten

Die folgenden Angaben definieren die elektrische Leistung und Umweltverträglichkeit des 8C-PAIMA1 Moduls:

• Hersteller: Honeywell

• Modellnummer: 8C-PAIMA1

• Produkttyp: Analog-Eingangsmodul auf Niederspannungsebene (TC/RTD/mV)

• Anzahl der Kanäle: 16 Kanäle

• Eingangssignaltypen:

• Thermoelemente (B, E, J, K, N, R, S, T)

• Widerstandsthermometer (Pt100, Ni120, Cu10)

• Millivolt (Nennbereich -20 bis +100 mV)

• Eingangsscanrate: 1 Sekunde fest (bis zu 16 Kanäle/Sekunde)

• A/D-Auflösung: 16 Bit

• Eingangswiderstand: 1 Megohm bei Gleichstrom (nur TC)

• Kaltstellenkompensation: -20 bis +60 °C (± 0,5 °C typisch)

• Genauigkeit: Verstärkungsfehler max. 0,050 % des vollen Messbereichs

• Temperaturstabilität: ±20 ppm pro °C max.

• Erkennung offener Thermoelemente: Auslösung garantiert bei ≥ 1500 Ω

• RTD-Leitungswiderstand: Maximal 15 Ω

• Bandbreite der Kanäle: 0 bis 4,7 Hz (-3 dB)

• Stromversorgung: 24 V Gleichstrom (120 mA Nennstrom)

• Isolierung: Kanal-zu-Kanal und Systemisolierung

• Abmessungen: 5,1 cm x 26,7 cm x 17,8 cm

• Gewicht: 0,3 kg

• Überspannungsschutz: EN 61000-4-5 (1 kV Leitung zu Leitung, 2 kV Leitung zu Erde)

• Betriebstemperatur: 0 °C bis +60 °C
