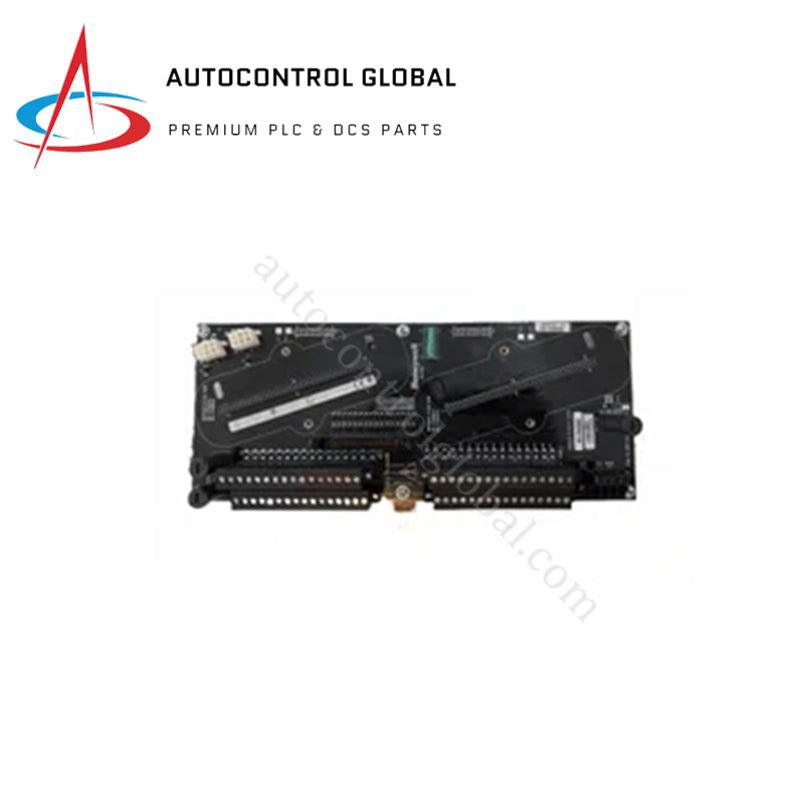

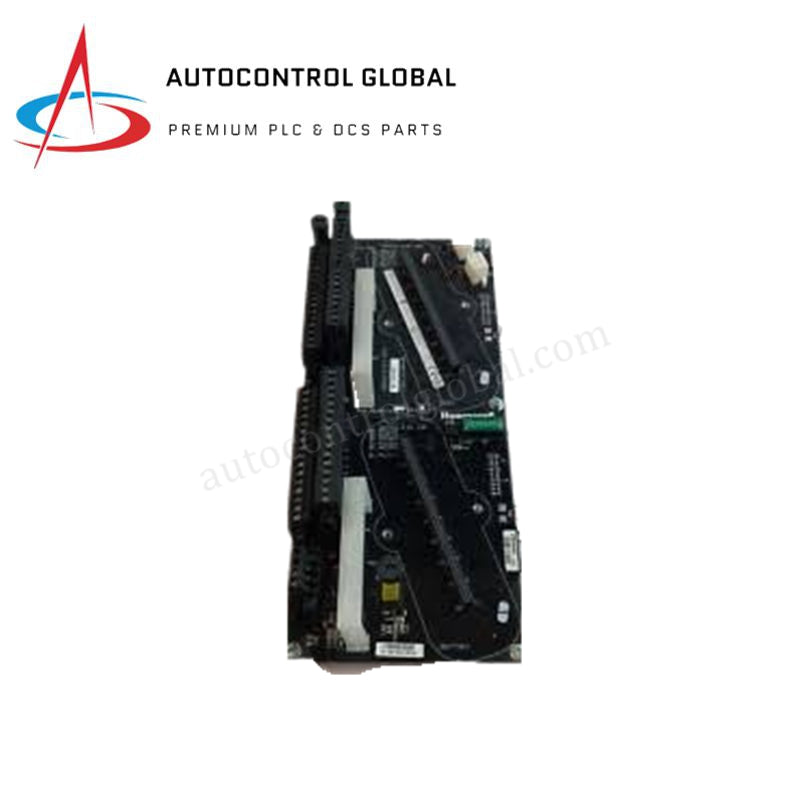

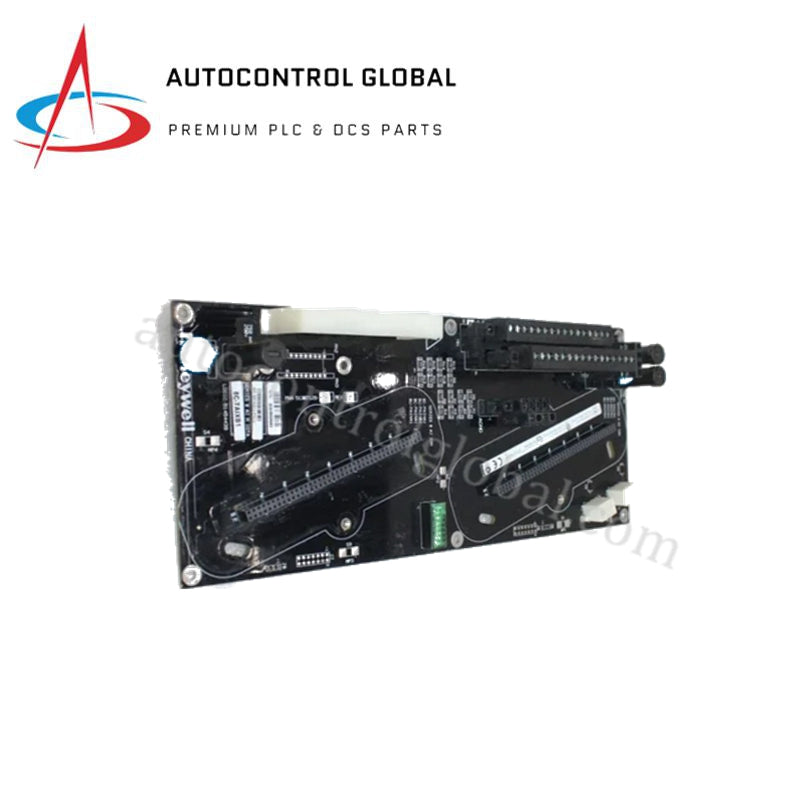

8C-TDILB1 Honeywell 32-Kanal Redundante DI IOTA
Manufacturer: Honeywell
-
Part Number: 8U-TDILB1
Condition：New with Original Package
Product Type: Digitale Eingabemodule
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Honeywell 8C-TDILB1 Serie 8 Modul
Konfiguriert für die digitale Signalaufnahme mit 24 VDC in Experion Serie 8 Systemen, bietet das Honeywell 8C-TDILB1 (8C-TDILB1 Digital-Eingangsmodul) eine direkte physikalisch/elektrische Ausführung.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 8C-TDILB1 (PWA 51307143-175) |
| Marke | Honeywell |
| Herkunft | Indien |
| Gewicht | 560 g |
| Abmessungen | Technische Daten nicht angegeben |
| Betriebstemperatur | 0 bis 60 °C |
| Stromverbrauch | 24 VDC Nennspannung; Modulstromaufnahme 95 mA |
| Modultyp | Redundantes Digital-Eingangs-IOTA-Modul |
| Anzahl der Kanäle | 32 Kanäle (IOTA-Kapazität) / 16 Kanäle pro Modulsegment |
| Eingangsspannungsbereich | 18-30 VDC |
| Ansprechzeit | Weniger als 1 ms |
| ON-Erkennungsschwelle | >=13 VDC oder >=3 mA |
| OFF-Erkennungsschwelle | <=5 VDC oder <=1,2 mA |
| Eingangswiderstand | 4,2 k Ohm |
| Galvanische Trennung | 1000 VAC RMS oder +/-1500 VDC |
| Isolationsbewertung | 600 V |
| Hardware-Beschichtung | Konformbeschichtet (8C-Bezeichnung) |
Eigenschaften der Prozesssteuerung & DCS-Instrumentierung
Im Rahmen der Honeywell Experion PKS Architektur arbeitet diese Einheit mit präziser diskreter Signalverarbeitung durch integrierte 1000 VAC RMS galvanische Trennung, die die Kern-C300-Controller-Netzwerke vor Spannungsspitzen auf der Feldebene schützt. Die Komponente verfügt über Hochgeschwindigkeits-Digital-Eingangsverarbeitungsschaltungen mit einer Ansprechzeit von unter 1 Millisekunde und führt Zustandsüberwachung für Endschalter, Taster und Relais aus. Die 8C-Bezeichnung kennzeichnet diese Baugruppe als konformbeschichtete Hardware, die Kanal-zu-Kanal-Isolationsparameter und Widerstand gegen korrosive Einflüsse in rauen Umgebungen verteilter Steuerungssysteme bietet.
Häufig gestellte Fragen
F: Was ist der physische Unterschied zwischen den Modellen 8C-TDILB1 und 8U-TDILB1?
A: Das 8C-TDILB1 verfügt über eine werkseitig aufgetragene Konformbeschichtung für raue Umgebungen, während das 8U-TDILB1 unbeschichtet ist und nur für den Einsatz in Standard- und nicht korrosiven Schaltschränken geeignet ist.
F: Unterstützt diese Abschlussbaugruppe redundante Hardwarekonfigurationen?
A: Ja. Das 8C-TDILB1 DI R IOTA Layout ist explizit für redundante Digital-Eingangs-Module ausgelegt und ermöglicht automatische Zustandsverfolgung sowie nahtlosen unterbrechungsfreien Wechsel bei einem Fehler des Primärmoduls.
F: Was sind die genauen Schwellenwerte zur Zustandsverifikation an den digitalen Eingängen?
A: Der Eingangskreis wechselt in den ON-Zustand, wenn die Spannung 13 VDC oder mehr erreicht (oder der Strom >=3 mA beträgt). Er registriert einen OFF-Zustand, wenn das Signal auf 5 VDC oder weniger (oder <=1,2 mA) absinkt.
Feldinstallationsrichtlinien
Montieren Sie die Serie 8 DI R IOTA Grundplatte auf eine geerdete Standard-DIN-Schiene im vorgesehenen Instrumentengehäuse. Stellen Sie vor dem Einstecken der 8C-TDILB1 Hardware auf die Rückwandstecker-Pins sicher, dass alle feldseitigen 24 VDC-Versorgungsleitungen spannungsfrei sind. Schließen Sie alle Feldkontaktverdrahtungen an den IOTA-Schraubklemmen an und achten Sie auf die korrekte Polarität der 18-30 VDC Schleifenpfade. Führen Sie alle digitalen Eingangssignalleitungen durch isolierte Kabelkanäle, getrennt von starken AC-Motorleitungen oder schaltenden induktiven Stromkreisen, um elektromagnetische Störsignale zu vermeiden. Stellen Sie sicher, dass der Gesamtwiderstand der Kabelstrecke unter Betriebsbedingungen keinen Spannungsabfall unter die 13 VDC ON-Schwelle am Anschlussblock verursacht.
