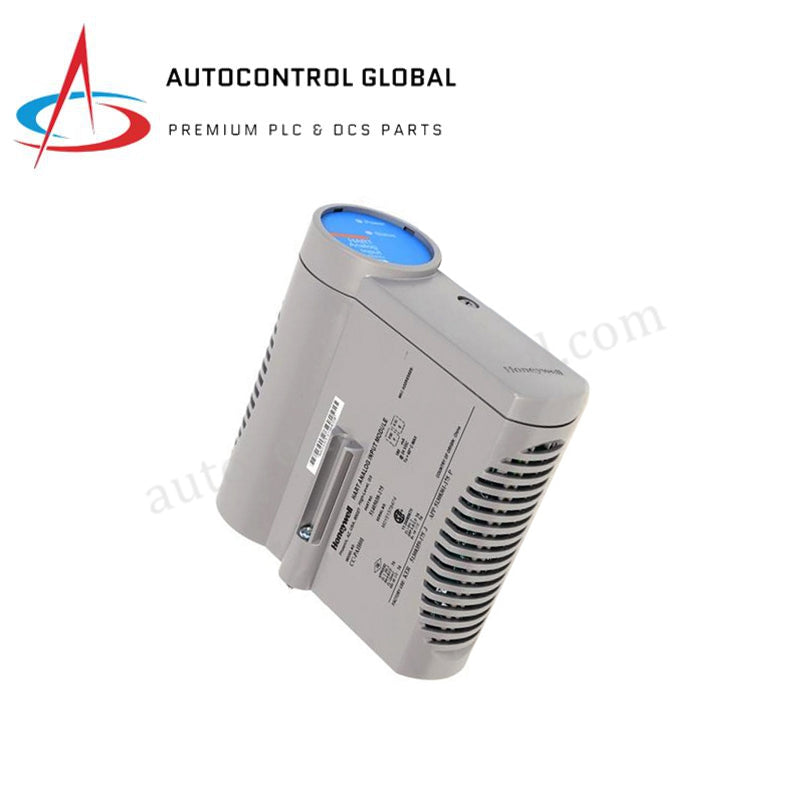

8U-TAIDB1 Honeywell 16-Kanal Analog-Eingang IOTA
Manufacturer: Honeywell
-
Part Number: 8U-TAIDB1
Condition：New with Original Package
Product Type: Analogeingangsmodule
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Honeywell 8U-TAIDB1 Serie 8 Modul
Das Honeywell 8U-TAIDB1 dient als primäres 8U-TAIDB1 Analog-Eingangs-IOTA, das zur Durchführung der differentiellen analogen Signalverarbeitung auf Experion PKS C300 Plattformen verwendet wird.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 8U-TAIDB1 |
| Marke | Honeywell |
| Herkunft | USA |
| Gewicht | 350 g |
| Abmessungen | 180 x 100 x 50 mm |
| Betriebstemperatur | -20 bis +60 °C |
| Leistungsaufnahme | 10 W |
| Modultyp | Analog-Eingangs-IOTA (Differenziell) |
| Anzahl der Kanäle | 16 differentielle analoge Eingänge |
| Eingangsspannungsbereich | +/-10 V DC |
| Unterstützte Signaltypen | Spannung (+/-10 V), Strom (0-20 mA, 4-20 mA) |
| Auflösung | 16-Bit ADC |
| Abtastrate | 1000 Abtastungen/Sekunde pro Kanal |
| Isolierung | Kanäle untereinander und Kanal zur Masse isoliert |
| Eingangswiderstand | >1 M Ohm |
| CMRR | >80 dB bei 50/60 Hz |
| Stromversorgung | 24 V DC |
| Anschlüsse | Schraubklemmen |
Eigenschaften der Prozesssteuerung & DCS-Instrumentierung
Innerhalb der Honeywell Experion PKS Architektur integriert diese Ausführungseinheit dedizierte Kanal-zu-Kanal-Isolationsschleifen, um die niederpegelige analoge Schaltung vor Hochspannungsstörungen aus dem Feld zu schützen. Das Gerät reduziert Gleichtaktstörungen durch eine optimierte differentielle Eingangsstufe, die ein Gleichtaktunterdrückungsverhältnis (CMRR) von über 80 dB bei 50/60 Hz erreicht. Prozesssignale von 4-20 mA HART-Schleifenprotokoll-Sendern werden über integrierte 16-Bit Analog-Digital-Wandler übersetzt, während die physikalische Systemebene eine hochdichte Leiterbahnführung bereitstellt, um externe Schraubklemmen mit den primären C300 Controller-Rückwand-Schnittstellen zu verbinden.
Häufig gestellte Fragen
F: Unterstützt die 8U-TAIDB1 Baugruppe Hot-Swapping bei eingeschalteter Steuerung?
A: Ja. Die physikalische Architektur erlaubt es, die zugehörigen aktiven Module der Serie 8 unter Spannung in diese IOTA-Grundplatte einzusetzen oder zu entfernen, ohne benachbarte Kanalsignale zu unterbrechen oder Rückwandbusfehler zu verursachen.
F: Wie wird der Strom-Eingangsmodus bei diesen spannungsbewerteten Eingangsschleifen eingestellt?
A: Stromschleifen wie 4-20 mA werden über die +/-10 V DC differentiellen Eingänge durch externe oder IOTA-integrierte Präzisions-Shunt-Widerstände umgesetzt, die das Stromsignal in eine proportionale Spannung umwandeln, die vom 16-Bit ADC gelesen werden kann.
F: Welche Bedeutung hat die Spezifikation der Kanal-zu-Kanal-Isolierung?
A: Erdschleifenströme und elektrische Fehler, die auf ein einzelnes Feldgerät beschränkt sind, werden elektrisch isoliert, um Signalverschlechterungen zwischen Kanälen zu verhindern und benachbarte Kanäle vor systemischen Ausfällen zu schützen.
Feldinstallationsrichtlinien
Montieren Sie die IOTA-Baugruppe sicher auf einer geerdeten Standard-DIN-Schiene innerhalb des Instrumentengehäuses. Alle Feldverdrahtungen müssen die integrierten Schraubklemmen verwenden, wobei das Anzugsmoment gemäß den industriellen Normen für Klemmenanschlüsse einzuhalten ist, um Übergangswiderstände zu vermeiden. Verlegen Sie alle analogen Feldkabel, insbesondere 4-20 mA Stromschleifen und +/-10 V DC Signalleitungen, als geschirmte verdrillte Adernpaare. Die Schirmableitungen müssen an einem Ende, typischerweise im Sammelgehäuse, an einem sauberen Instrumentenerdungspunkt angeschlossen werden, um Erdschleifenstörungen zu eliminieren. Halten Sie einen Mindestabstand zwischen diesen Niederspannungs-Instrumentierungskabeln und Hochspannungs-Wechselstromleitungen oder Frequenzumrichterkabeln ein, um eine störungsfreie 16-Bit-Datenerfassung zu gewährleisten.
