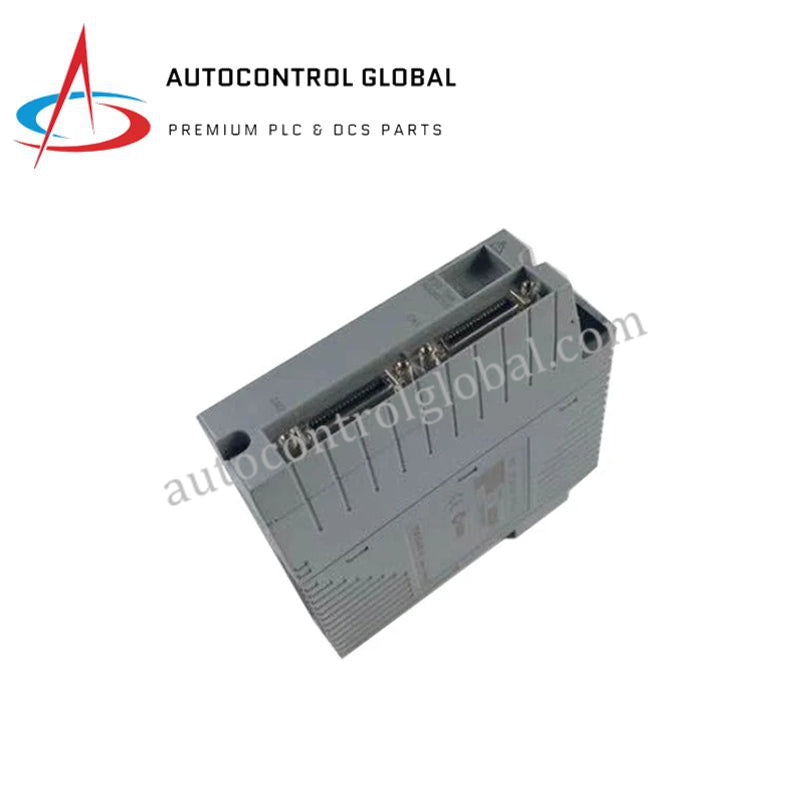

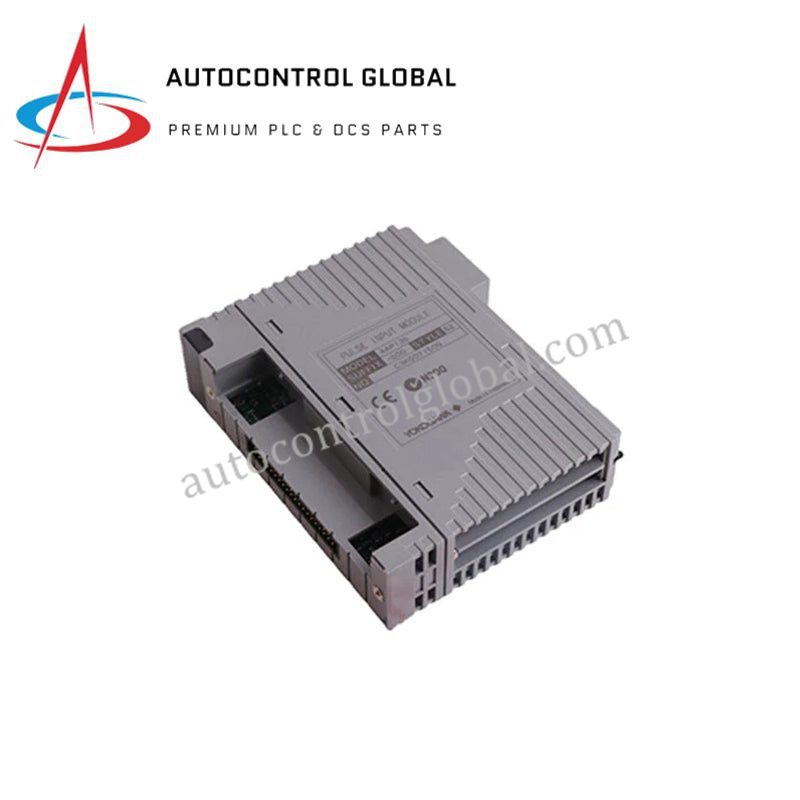

Yokogawa AAI135-H00 Analog-Eingangsmodul

Das Yokogawa AAI135-H00, auch als AAI135 Analog-Eingangsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente zur Mehrkanal-Stromsignalaufnahme innerhalb der CENTUM VP-, ProSafe-RS- und FIO-Architekturplattformen. Das Modul erfasst analoge Stromsignale direkt von Feldtransmittern, führt Analog-Digital-Wandlung und digitale Instrumentendiagnosen über einzelne isolierte Hardwarekanäle durch.

Suffix-Aufschlüsselung & Modellmatrix

• AAI135: Basismodellbezeichnung für Analog-Eingangsmodul (4 bis 20 mA, 8-Kanal, isolierte Kanäle).
• -H: Integrierte digitale Kommunikationsfähigkeit gemäß HART-Schleifenprotokoll.
• 00: Basishardwaretyp mit Standardumwelt- und Systemkonfigurationen.
• /K4A00: Optionaler integrierter KS-Kabelschnittstellenadapter, vorgesehen für die physische Verbindung mit ATK4A-00 / AEA4D Anschlussbaugruppen.

Hardware-Spezifikationen

Eigenschaften der Prozesssteuerungs- & DCS-Instrumentierung

Die Architektur implementiert dedizierte Kanal-zu-Kanal-Isolationsbarrieren, die darauf ausgelegt sind, Gleichtaktstörungen und Erdschleifenströme über einzelne Sensorsignale vollständig zu unterdrücken. Eingebaute Frequenzumtastungs-(FSK)-Leitmodems ermöglichen die gleichzeitige 4-20 mA HART-Schleifenprotokoll-Durchleitungskommunikation, wodurch Konfiguration und Echtzeit-Gerätediagnosen möglich sind, ohne die zugrundeliegenden analogen Variablen zu stören. Integrierte digitale Schaltungsdiagnosen überwachen die Schleifen kontinuierlich, um Überschreitungen von Grenzwerten, Kurzschlüsse oder Unterbrechungen direkt im Backplane-Netzwerkregister zu melden.

Häufig gestellte Fragen

F: Wie verhält sich die mechanisch-elektrische Funktion der Eingangskanäle, wenn die Rückwandversorgung getrennt ist?

A: Wenn die Stromversorgung AUS ist, schaltet die Eingangsimpedanz in einen hochohmigen Zustand von 500 kOhm oder mehr. Dies isoliert die Feldtransmitterschleifen und verhindert, dass ein ausgeschaltetes Modul die verbleibenden aktiven externen Hardwareverbindungen belastet.

F: Wie wird die Hot-Swap-Wartung an dieser spezifischen Hardware durchgeführt?

A: Das Modul unterstützt den Live-Hot-Swap-Austausch direkt an der FIO-Basiseinheit. Der Live-Austausch kann durchgeführt werden, ohne die Schleifenversorgung zu unterbrechen oder den aktiven Betrieb benachbarter I/O-Module am selben Knoten zu stören.

F: Welche physischen Schnittstellen sind erforderlich, um Signale über den /K4A00-Adapter zu leiten?

A: Der Suffix /K4A00 bietet einen werkseitig montierten KS-Kabelschnittstellenadapterblock. Er wandelt die proprietären Kartenrandstecker-Pins in eine Schnittstelle um, die mit Standard-ATK4A-00-Kabeln kompatibel ist, für die direkte Verbindung zu externen AEA4D-Platinen.

Richtlinien für die Feldinstallation

• Modulverriegelung: Richten Sie die Kartenführungen aus und schieben Sie das Modul in den aktiven Steckplatz der FIO-Basiseinheit, bis die Kunststoffriegel einrasten. Stellen Sie sicher, dass der Bus-Steckverbinder vollständig mit der Rückwand verbunden ist.
• Kabelzugentlastung: Verbinden Sie Feldkabel über den K4A00-Schnittstellenblock mit originalen vorgefertigten KS1- oder ATK4A-Kabeln. Sichern Sie den physischen Kabelbaum mit externen Kabelschellen, um mechanische Belastungen an den Anschlussstiften zu vermeiden.
• Schirm-Erdungsmatrix: Erden Sie die Schirme der verdrillten Instrumentenkabel an einem einzigen Punkt innerhalb der Erdungsschiene des Marshalling-Schranks. Vermeiden Sie Erdungen an beiden Enden des Schirms, um zirkulierende Erdströme zu eliminieren.
• Thermisches Management: Halten Sie den standardmäßigen vertikalen Abstand unterhalb und oberhalb der FIO-Basiseinheit ein, um eine ungehinderte konvektive Kühlung der Umgebungsluft durch die Gehäuseöffnungen zu ermöglichen.
