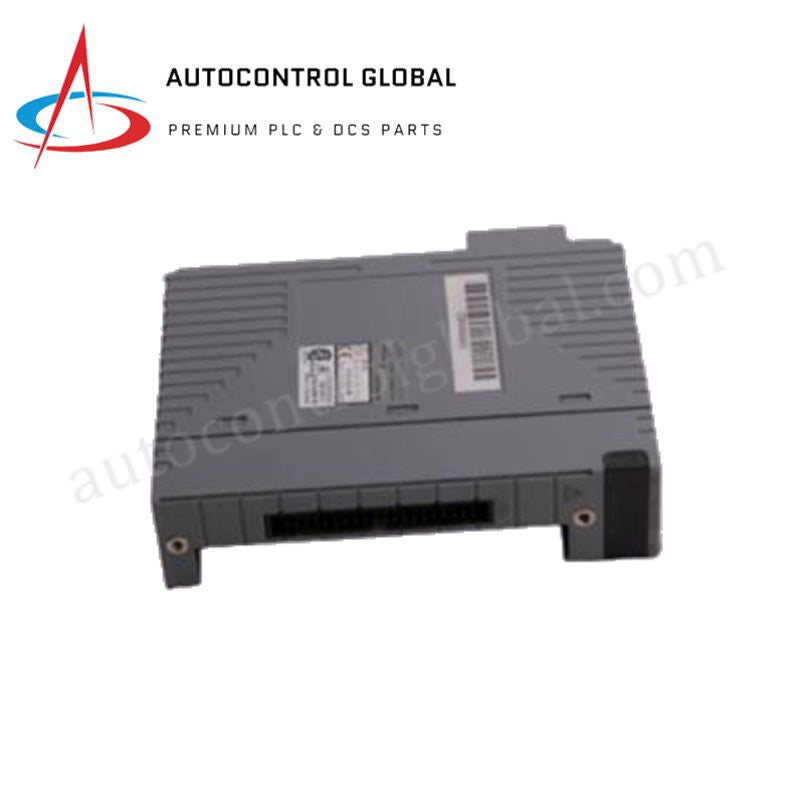

Yokogawa AAI543-H50/A4S00 Analogausgabemodul

Das Yokogawa AAI543-H50/A4S00, auch als AAI543 Analogausgabemodul katalogisiert, fungiert als dedizierte Hardwarekomponente zur präzisen analogen Signalerzeugung innerhalb der CENTUM VP-, ProSafe-RS- und FIO-Systemplattformen. Konfiguriert zur Ansteuerung von schleifenbetriebenen Feldgeräten wandelt das Modul digitale Systembefehle in 16 isolierte Kanäle von 4-20 mA Stromsignalen um, um physikalische Stellantriebe, Ventile und I/P-Wandlerpositionen zu regeln.

Suffix-Aufschlüsselung & Modellmatrix

• AAI543: Basismodellcode für Analogausgabemodul (4 bis 20 mA, 16-Kanal, isoliert).
• -H: Integrierte digitale Kommunikation mit Unterstützung des HART-Schleifenprotokolls.
• 5: Standard-Umschaltreaktion in redundanter Konfiguration ohne Explosionsschutz.
• 0: Grundlegende Hardware-Typ-Verarbeitungsarchitektur.
• /A4S00: Werksintegrierter Optionsblock mit dem Druckklemmenanschlussblock (Modell: ATA4S-00).

Hardware-Spezifikationen

Eigenschaften der Prozesssteuerung & DCS-Instrumentierung

Dieses Modul enthält spezielle elektronische Komponenten zur Handhabung der 4-20 mA HART-Schleifenprotokollschicht, die eine bidirektionale Durchleitung und Befehls-/Antwortnachrichten gleichzeitig über die aktive analoge Stromschleife ermöglichen. Das elektrische Layout sorgt für getrennte Kanal-zu-Kanal-Isolationsbarrieren, die darauf ausgelegt sind, Gleichtaktstörungen und Erdschleifenströme in hochdichten Installationen vollständig zu unterdrücken. Integrierte Überwachungsschaltungen führen eine kontinuierliche Erkennung von offenen Schleifen und eine Fehlerprotokollierung der Modulausgänge durch und übertragen Diagnosekennzeichen direkt an die Systemsteuerungen über die FIO-Backplane-Schnittstelle.

Häufig gestellte Fragen

F: Wie hoch ist die deterministische Leistungseinbuße während eines Redundanzumschaltvorgangs?

A: Die Modulkonfiguration verwendet einen standardmäßigen Umschaltreaktionsmodus. Bei einem Wechsel von aktiv zu Standby innerhalb einer dual-redundanten FIO-Basiseinheit wird die Ausgangssignal-Kontinuität innerhalb vordefinierter Systemtoleranzen aufrechterhalten, ohne Ausfälle an den Feldaktuatoren zu verursachen.

F: Wie verändert eine Live-Hot-Swap-Sequenz die Stromverteilung auf der FIO-Basiseinheit?

A: Die Hardware-Architektur begrenzt Stromspitzen während des Live-Austauschs. Das Modul ermöglicht vollständige Online-Wartung und Hot-Swap-Entnahme, ohne die lokale 24 V DC-Busspannung zu unterbrechen oder benachbarte aktive I/O-Karten zu stören.

F: Unterstützt das Modul die Verwendung von Anschlussklemmenblöcken Dritter mit der /A4S00-Option?

A: Nein, der Suffix /A4S00 gibt an, dass das Modul mit dem proprietären Yokogawa ATA4S-00 Druckklemmen-Anschlussklemmenblock geliefert wird, der mechanisch so ausgelegt ist, dass er ausschließlich mit diesem physischen Formfaktor kompatibel ist.

Feldinstallationsrichtlinien

• Moduleinbau: Setzen Sie das Modul gerade in den zugewiesenen Steckplatz der FIO-Basiseinheit ein. Drücken Sie fest, bis die mechanischen Verriegelungsnasen einrasten, um eine sichere Verbindung mit den Backplane-Kommunikationsstiften zu gewährleisten.
• Anschlussklemmenblockbefestigung: Richten Sie den ATA4S-00 Druckklemmen-Anschlussklemmenblock an der Frontplatten-Schnittstelle des Moduls aus. Ziehen Sie die integrierten Befestigungsschrauben fest, um intermittierende Verbindungsfehler durch industrielle Vibrationen zu verhindern.
• Schirm-Erdungsmatrix: Führen Sie alle 4-20 mA HART-Analogsignalleitungen mit verdrillten, geschirmten Instrumentierungspaaren. Verbinden Sie die Schirmableitungen mit der vorgesehenen System-Sicherheits-Erdungsschiene im Verteilerschrank, wobei das Feldinstrument-Ende ungeerdet bleibt, um Erdschleifen zu vermeiden.
• Thermische Abstände: Stellen Sie sicher, dass die vertikalen Kühlwege oberhalb und unterhalb der FIO-Basiseinheit frei von Hindernissen sind. Halten Sie die Umgebungstemperatur innerhalb der angegebenen Grenzwerte von 0 bis 60 °C, um die internen Digital-Analog-Wandler-Chips vor thermischem Drift zu schützen.
