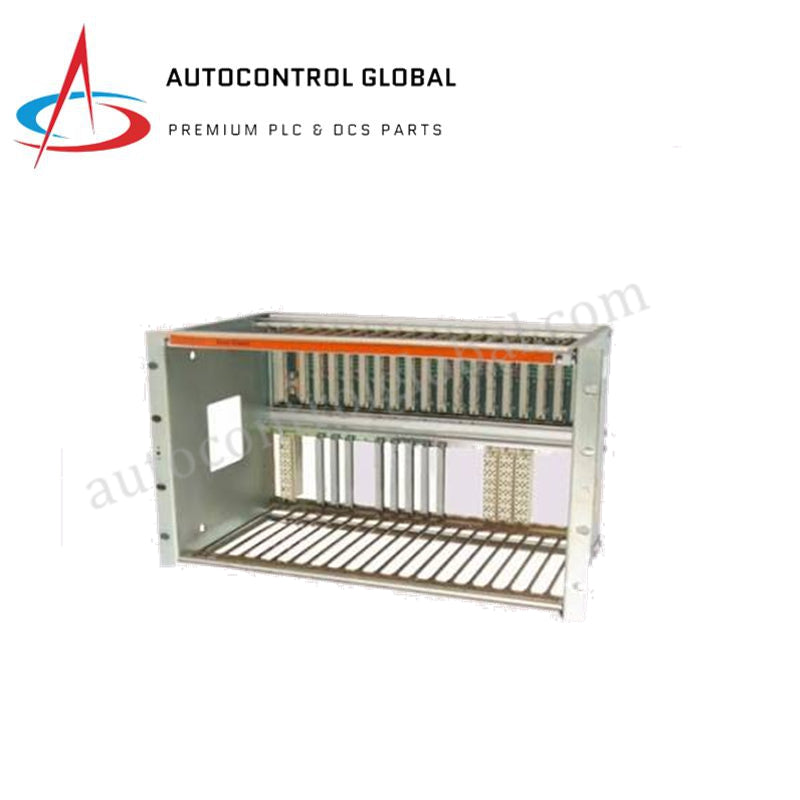

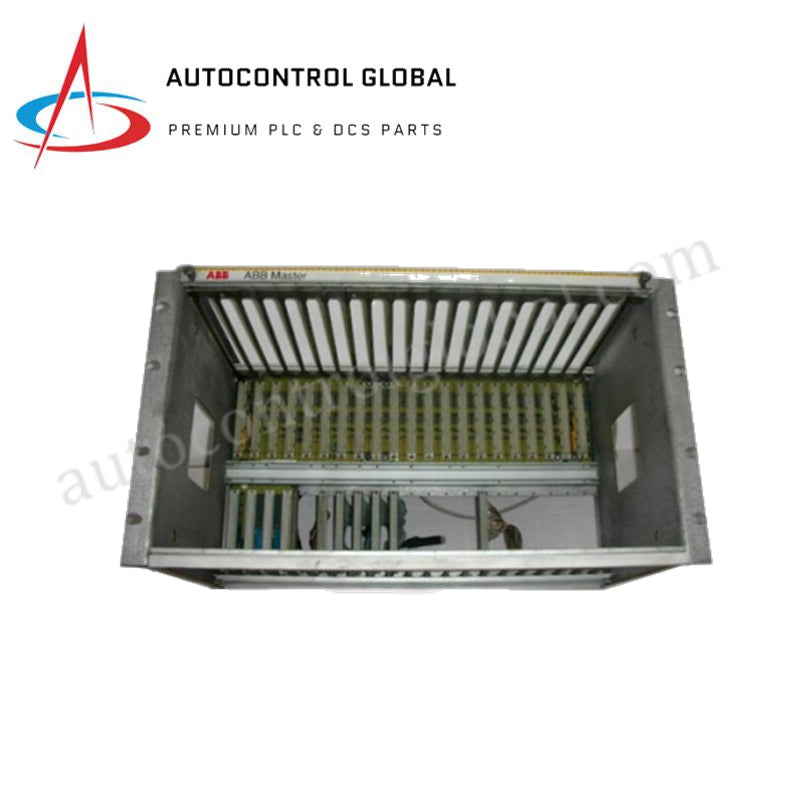

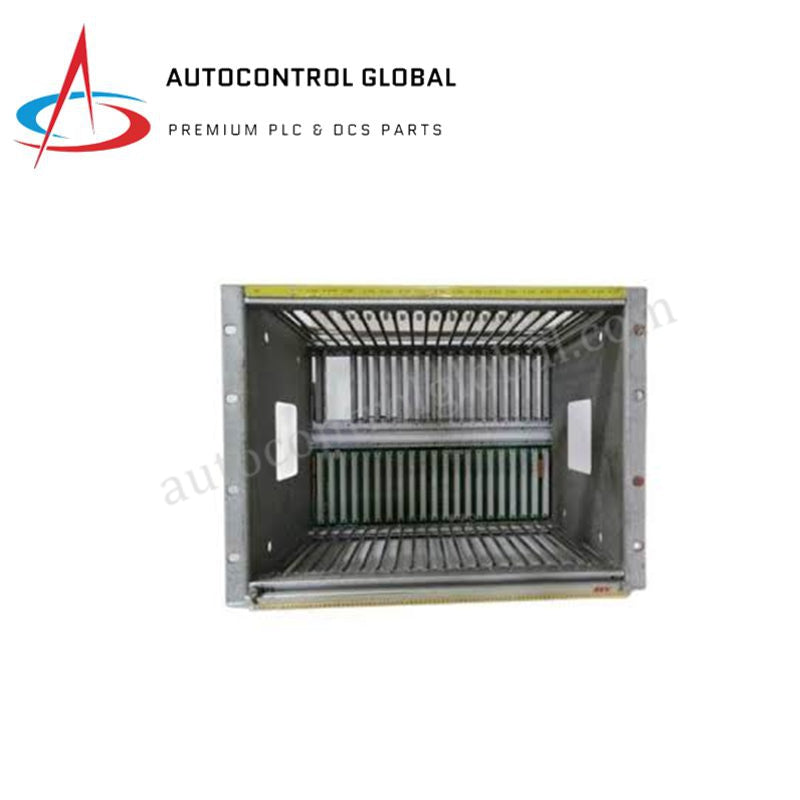

ABB 57310255-AL DSRF182 S100 I/O Geräte-Rahmen

ABB DSRF182 S100 I/O Geräte-Rahmen

Der ABB 57310255-AL, auch als DSRF182 Geräte-Rahmen katalogisiert, dient als dedizierte Hardwarekomponente zur Aufnahme von S100 I/O-Modulen und zur Verwaltung von Überwachungssignalen innerhalb der Advant OCS Netzwerkplattformen.

Hardware-Spezifikationen

Industrielle Steuerung und Firmware-Kompatibilität

Der DSRF182-Rahmen dient als physikalisches Rückgrat für den S100 I/O-Bus innerhalb der Advant Master- und Symphony Plus-Architekturen. Während der Rahmen selbst ein passives mechanisches Subrack ist, enthält er integrierte Schaltungen zur Steuerung der Bus-Kommunikationsgeschwindigkeit und zur Übertragung von Überwachungssignalen. Die Firmware-Flash-Kompatibilität wird auf Ebene der einzelnen im Rahmen installierten I/O-Module gehandhabt; der Rahmen muss jedoch auf strukturelle Übereinstimmung mit dem S100-Busstecker-Layout überprüft werden, um eine deterministische Skalierung der I/O-Dichte und Signalintegrität über die Backplane sicherzustellen.

Häufig gestellte Fragen

F: Bietet der DSRF182-Rahmen eine elektrische Isolierung für die montierten I/O-Module?

A: Der Rahmen stellt die physikalische Montage und Backplane-Verkabelung für S100-Module bereit; elektrische Isolierungseigenschaften sind spezifisch für die einzelnen im Rack installierten I/O-Module, nicht für das Subrack selbst.

F: Ist dieser Rahmen mit Mixed-Signal-S100-Modulen kompatibel?

A: Ja, der DSRF182 ist so ausgelegt, dass er verschiedene S100 I/O-Module aufnehmen kann, vorausgesetzt, sie entsprechen den Standard-Bus-Pinbelegungen für Advant OCS-Konfigurationen.

Feldinstallationsrichtlinien

• Strukturelle Montage: Befestigen Sie den DSRF182-Rahmen in einem Standard-19-Zoll-Industrieschrank mit den vorgesehenen Befestigungspunkten. Stellen Sie sicher, dass das Gehäuse ausreichend strukturelle Stabilität bietet, um das Gewicht von 7,4 kg des Rahmens sowie die zusätzliche Last der bestückten Module zu tragen.
• Backplane-Erdung: Stellen Sie eine niederohmige Erdverbindung zwischen dem Rahmenchassis und der Erdungsschiene des Schranks her, um elektromagnetische Störungen zu unterdrücken und Potentialunterschiede zu vermeiden, die Überwachungssignale beeinträchtigen könnten.
• Modulaufnahme: Schieben Sie die S100-Module vorsichtig in die Führungsschienen des Rahmens, bis die Backplane-Steckverbinder vollständig einrasten. Vergewissern Sie sich, dass alle Verriegelungsmechanismen aktiviert sind, um Signalunterbrechungen durch Vibrationen zu verhindern.
• Thermisches Umfeld: Halten Sie eine Umgebungstemperatur im Schrank zwischen 0 °C und +55 °C ein. Stellen Sie sicher, dass der Rahmen nicht durch Kabelbündel blockiert wird, um eine ausreichende konvektive Luftzirkulation um die Module zu gewährleisten und lokale thermische Belastungen zu vermeiden.
