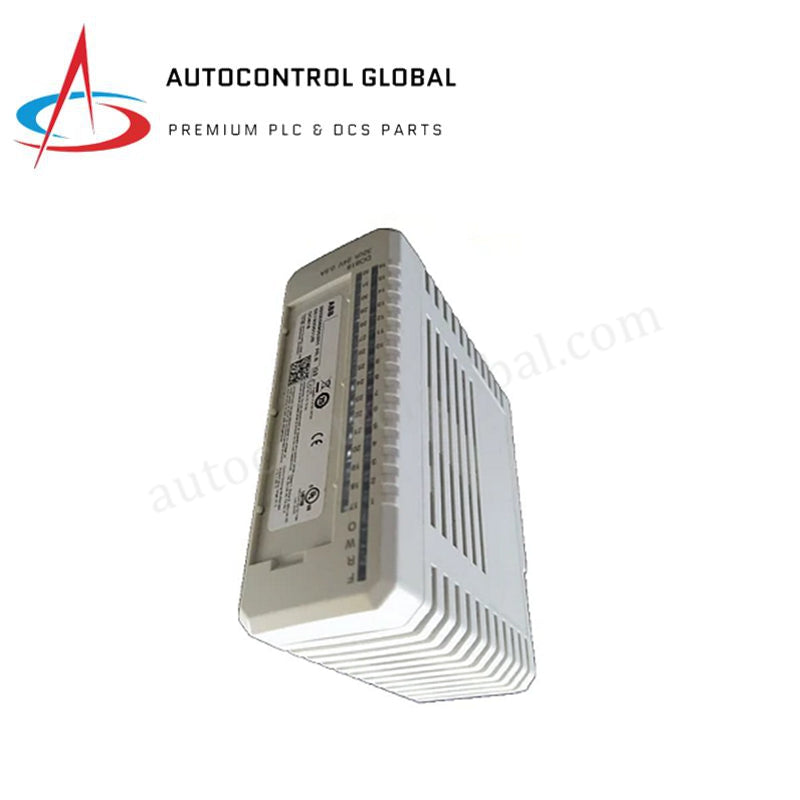

ABB AI845 S800 I/O Analog-Eingangsmodul 3BSE023675R1 Spannungserfassung
Manufacturer: ABB
-
Part Number: AI845 3BSE023675R1
Condition：New with Original Package
Product Type:
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ABB AI845 Analog-Eingangsmodul
Konfiguriert für die hochauflösende Spannungsmessung in ABB S800 I/O- und AC 800M-Steuerungssystemen, bietet das ABB AI845 (3BSE023675R1) Analog-Eingangsmodul eine direkte elektrische Schnittstelle für feldbasierte Instrumentierung. Dieses Modul dient als primäre I/O-Komponente zur präzisen Überwachung spannungsbasierter Prozesssender in verteilten Steuerungsplattformen und unterstützt konfigurierbare Eingangsbereiche für vielfältige industrielle Anwendungen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | AI845 |
| Marke | ABB |
| Herkunft | Abhängig vom Produktionslos |
| Gewicht | 0,2 kg |
| Abmessungen | 45 mm (W) × 120 mm (H) × 75 mm (T) |
| Betriebstemperatur | -20 °C bis +55 °C |
| Leistungsaufnahme | 3 W |
| Eingangskanäle | 8 Spannungskanäle |
| Auflösung | 16 Bit |
| Eingangswiderstand | > 1 MΩ |
Profinet / EtherNet/IP deterministische Netzwerke
Die ABB AI845-Architektur integriert deterministische Kommunikationsprotokolle, um strenge Zeitvorgaben im S800 I/O-Bus sicherzustellen. Durch die Nutzung der internen Firmware-Flash-Kompatibilität bleibt das Modul mit dem Host-AC 800M-Prozessor synchronisiert, sodass die Abtastung analoger Signale unabhängig von der Netzwerkauslastung konsistent erfolgt. Das Modul nutzt die deterministische Natur des S800-Backplanes, um eine hohe Datenübertragungsrate zu gewährleisten und Signalstörungen während der kritischen Prozessüberwachung zu minimieren. Die Firmware unterstützt nahtlose Updates, die eine feldseitige Anpassung an sich entwickelnde Steuerungslogik und Anforderungen an die Backplane-Bus-Kommunikationsgeschwindigkeit ermöglichen.
Häufig gestellte Fragen
F: Unterstützt das AI845-Modul Hot-Swap-Fähigkeit?
A: Ja, das AI845 ist für eine hot-swap-fähige Installation ausgelegt. Bediener können das Modul ohne vollständigen Systemneustart austauschen, vorausgesetzt, die zugehörige Module Termination Unit (MTU) bleibt gesichert und die Sicherheitsprotokolle für die Wartung aktiver Schleifen werden eingehalten.
F: Ist es möglich, die Eingangssignalbereiche per Software zu ändern?
A: Ja, das AI845-Modul erlaubt softwarekonfigurierbare Eingangssignalbereiche, darunter 0–10 V, ±10 V, ±5 V und ±1 V, was Flexibilität für verschiedene Sensortypen ohne Hardware-Jumper-Anpassungen bietet.
Feldinstallationsrichtlinien
Montieren Sie das AI845-Modul auf der vorgesehenen DIN-Schienen-Modulabschluss-Einheit (MTU). Stellen Sie sicher, dass die MTU gemäß den Schleifendiagrammen korrekt verdrahtet ist, wobei besonderes Augenmerk auf die galvanische Trennung zwischen den Kanälen zu legen ist. Beim Anschließen der Spannungssignalleitungen vergewissern Sie sich, dass die Kabelabschirmungen an den vorgesehenen systemseitigen Gleichtaktpunkten geerdet sind, um induzierte elektrische Störungen zu vermeiden. Führen Sie vor dem Einschalten der 24 VDC-Stromversorgung eine Durchgangsprüfung der Feldverdrahtung durch, um mögliche Schäden an den hochohmigen Eingangsstufen zu verhindern. Überwachen Sie nach dem Einschalten die LED-Statusanzeigen des Moduls, um eine erfolgreiche Initialisierung und Verbindungsqualität zu bestätigen.
