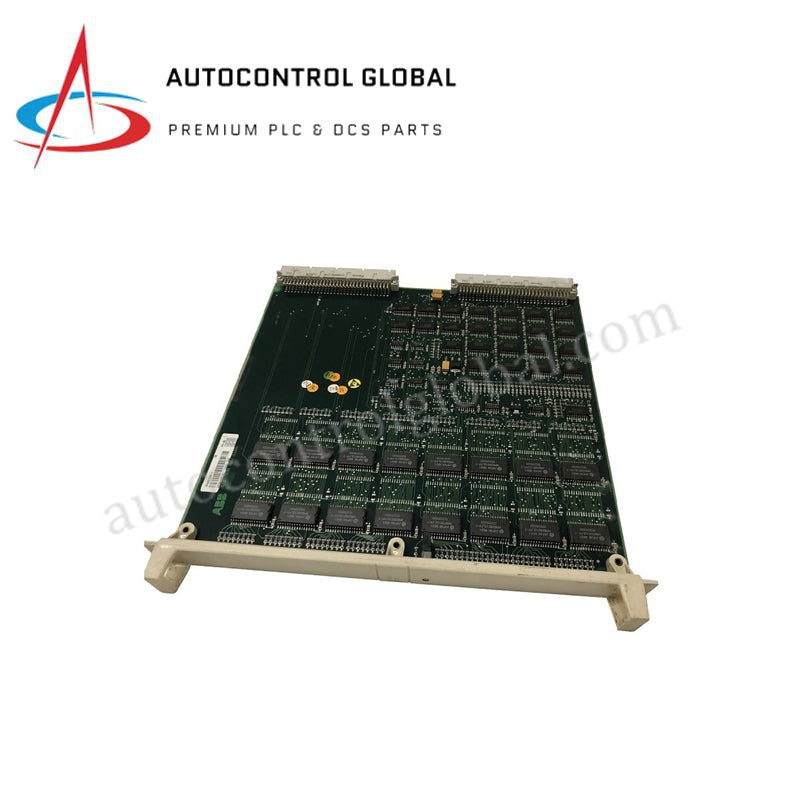

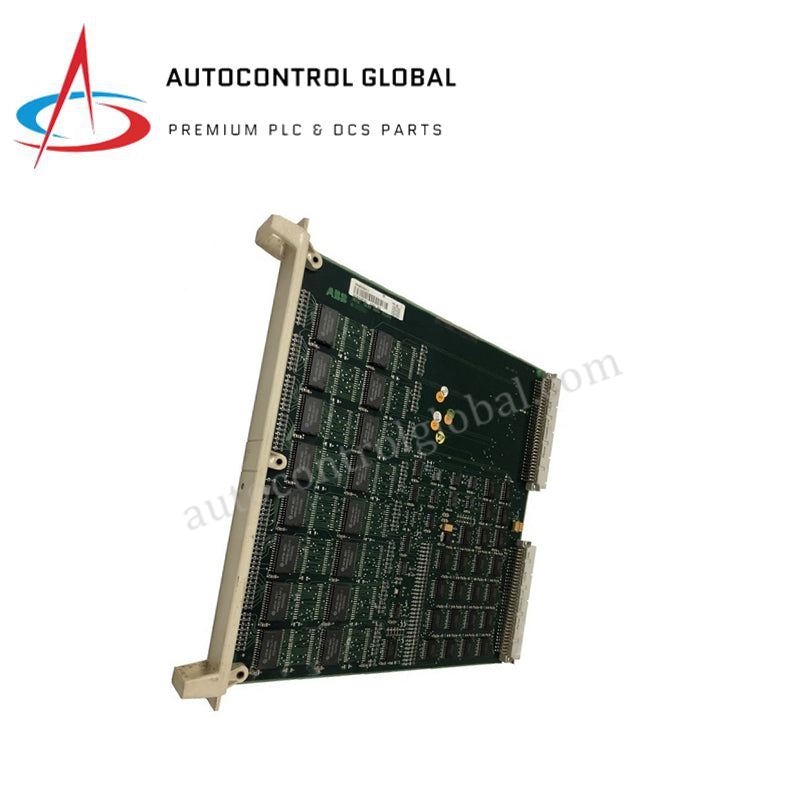

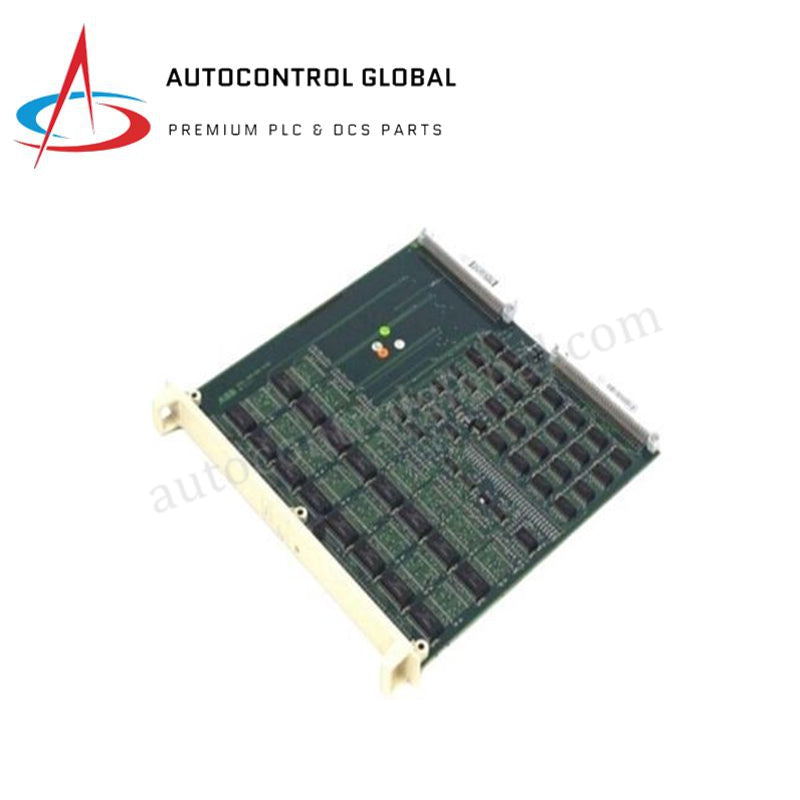

ABB DSQC323 S4C Serien Erweiterungsspeicherkarte

ABB DSQC323 Erweiterungsspeicherkarte

Die ABB DSQC323 (DSQC323 Erweiterungsspeicherkarte), auch als 3HAB5956-1 Speicher- und I/O-Erweiterungsplatine katalogisiert, fungiert als dedizierte Hardwarekomponente zur Speichererweiterung und Signalverarbeitung innerhalb der S4C- und S4C+-Steuerungsplattformen.

Hardware-Spezifikationen

Deterministische Netzwerke für SPS- und Antriebssysteme

Das DSQC323-Modul wird in den Backplane des S4C-Steuergeräts integriert, um deterministische I/O-Erweiterung und Speichererweiterung bereitzustellen. Die Architektur unterstützt Backplane-Bus-Kommunikationsprotokolle, die für die Hochgeschwindigkeitsausführung von Roboterpfaden erforderlich sind. Darüber hinaus ermöglicht die Firmware-Flash-Kompatibilität kontrollierte Updates bei der Integration mit neueren industriellen Netzwerkmodule wie Profinet oder DeviceNet. Die Platine verwaltet die Skalierung der I/O-Dichte, indem sie diskrete Transistorausgänge bereitstellt, die Lasten von bis zu 0,5 A pro Kanal bewältigen und die Signalstabilität während Hochfrequenz-Schaltzyklen aufrechterhalten.

Häufig gestellte Fragen (FAQ)

F: Unterstützt das DSQC323-Modul Hot-Swapping während des aktiven Roboterbetriebs?

A: Nein, Sie müssen den S4C-Steuercontroller vor dem Einsetzen oder Entfernen des Moduls ausschalten, um mögliche Schäden an den Backplane-Bus-Pins oder internen Logikkomponenten zu vermeiden.

F: Ist die 8 MB RAM-Erweiterung persistent, wenn der Controller die Hauptstromversorgung verliert?

A: Das Modul verlässt sich auf die interne batteriegestützte Stromversorgung des Controllers, um die Datenintegrität innerhalb der RAM-Segmente aufrechtzuerhalten. Überprüfen Sie regelmäßig den Batteriezustand des Controllers, um Programmverluste zu vermeiden.

Feldinstallationsrichtlinien

1. Stellen Sie sicher, dass der Controller vollständig spannungsfrei ist und folgen Sie den korrekten Lockout/Tagout-Verfahren, bevor Sie das interne Gehäuse öffnen.
2. Richten Sie das Modul am vorgesehenen S4C-Erweiterungssteckplatz aus und stellen Sie sicher, dass die Steckverbinderstifte gerade sitzen, bevor Sie Druck ausüben.
3. Sichern Sie das Modul mit den vorhandenen Gehäusebefestigungspunkten, um mechanische Belastungen der Leiterplatte zu minimieren.
4. Führen Sie alle 24 VDC I/O-Kabel weg von Hochspannungs-Motorstromleitungen, um elektromagnetische Störgeräusche zu vermeiden.
5. Überprüfen Sie die Erdungskontinuität zwischen dem Modulgehäuse und dem Hauptschrankrahmen des Controllers, um das Risiko potenzieller elektrischer Überspannungen zu reduzieren.
