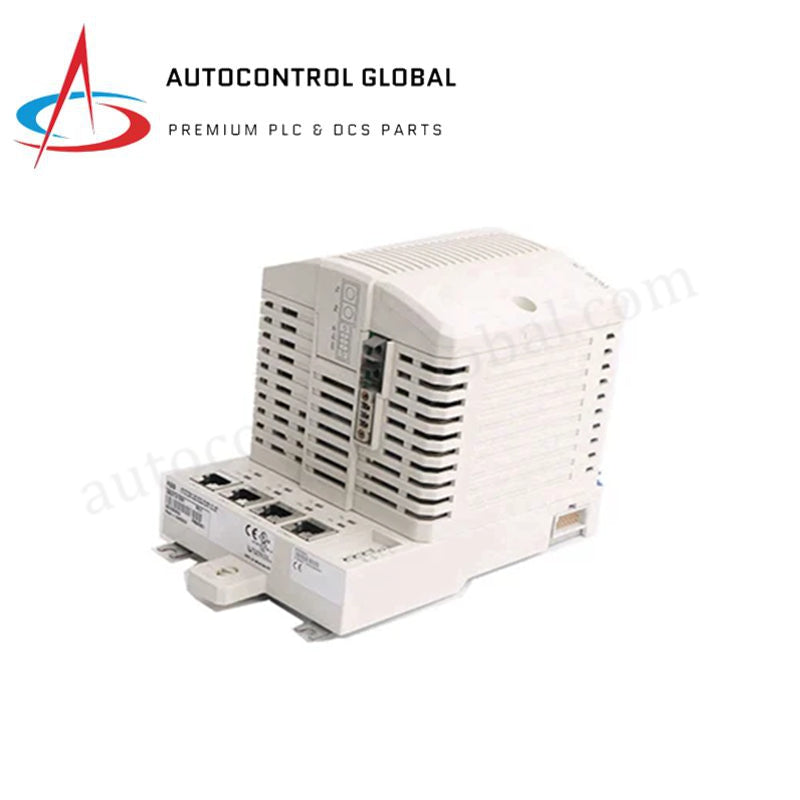

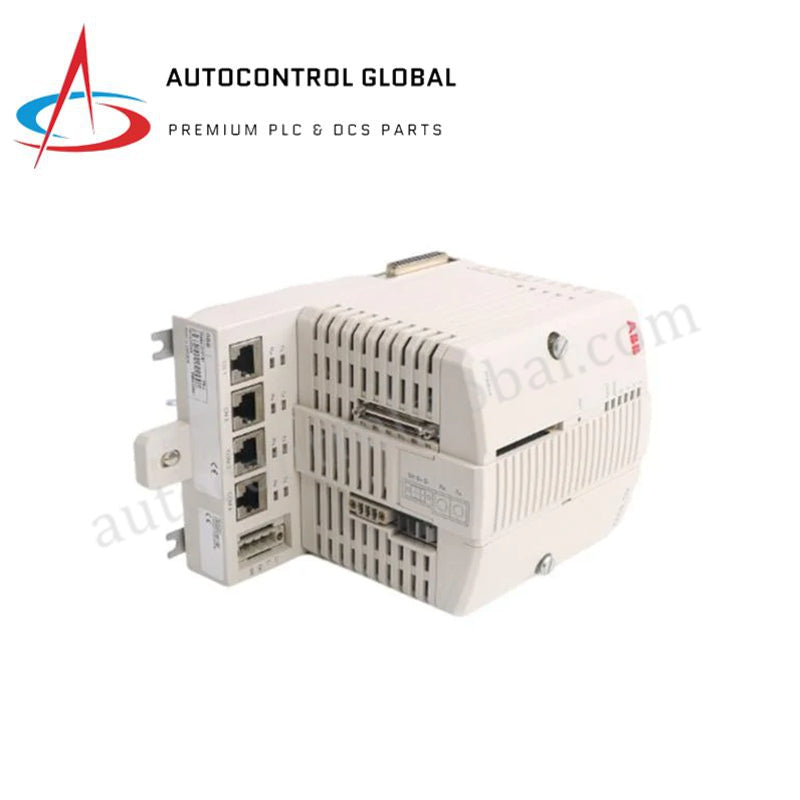

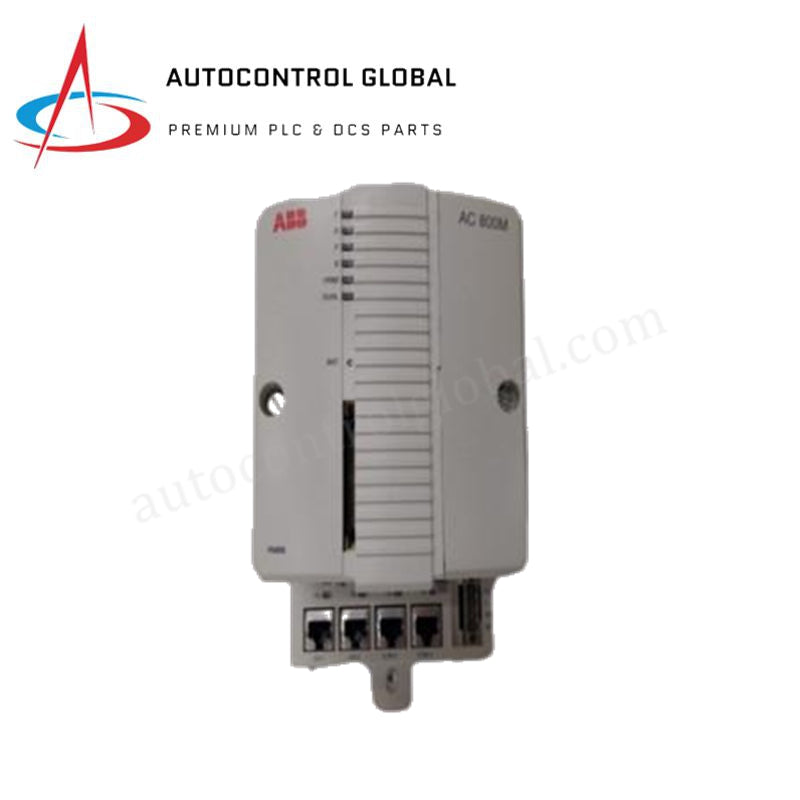

ABB PM860A Advant 800xA AC800M Steuerungsprozessor-Einheit

ABB PM860A Prozessor-Einheit

Die ABB PM860A (PM860A Prozessormodul) dient als primäre PM860 Prozessor-Einheit zur Ausführung der Steuerungslogik auf AC 800M Plattformen.

Hardware-Spezifikationen

Industrielle Steuerung & Verarbeitung

Der PM860A steuert komplexe Regelkreise über dedizierte industrielle Verarbeitungshardware und gewährleistet eine schnelle Zykluszeit-Ausführung innerhalb der AC 800M Umgebung. Die Firmware des Moduls unterstützt CPU-Redundanz, wodurch eine gepaarte Synchronisation möglich ist, wenn zwei Module in einer Hochverfügbarkeitskonfiguration betrieben werden. Die Systemkommunikation basiert auf dem deterministischen CEX-Bus Backplane, der einen latenzarmen Datenaustausch mit I/O-Modulen und Kommunikationsschnittstellen ermöglicht. Die Firmware-Flash-Kompatibilität wird über die Control Builder-Schnittstelle verwaltet, um die Übereinstimmung mit den 800xA-Steuerungssystem-Softwareversionen sicherzustellen.

Häufig gestellte Fragen

F: Unterstützt der PM860A Prozessor redundanten CPU-Betrieb?

A: Ja, das Modul unterstützt vollständige CPU-Redundanz, wenn es mit einem zweiten PM860A Prozessor gepaart ist, was nahtlose Failover-Übergänge für hochverfügbare Steuerungsanwendungen ermöglicht.

F: Kann diese Einheit während des Betriebs hot-swapped werden?

A: Während CEX-Bus-Kommunikationsmodule Hot-Swapping unterstützen, erfordert die primäre Prozessor-Einheit eine kontrollierte Abschaltung oder den Übergang in einen Standby-Zustand, bevor sie physisch von der TP830-Basisplatte entfernt wird, um Prozessunterbrechungen zu vermeiden.

F: Welche Anforderungen gelten für Firmware-Updates bei dieser Einheit?

A: Firmware-Updates werden über die Control Builder-Konfigurationssoftware durchgeführt. Benutzer müssen sicherstellen, dass das Binär-Image mit der spezifischen Hardware-Revision des PM860A Moduls übereinstimmt, um Konfigurationsfehler zu vermeiden.

Feldinstallationsrichtlinien

• Befestigung der Basisplatte: Befestigen Sie die TP830-Basisplatte an einer horizontalen oder vertikalen DIN-Schiene. Stellen Sie sicher, dass die Basisplatte ordnungsgemäß mit dem Gehäusechassis geerdet ist, um einen effektiven Rückweg für elektrische Störungen zu gewährleisten.
• Moduleinbau: Richten Sie das PM860A Modul an den TP830-Führungsschienen aus. Schieben Sie das Modul in Position, bis die CEX-Bus-Steckverbinder vollständig eingesteckt sind und der mechanische Verschluss hörbar einrastet.
• Ethernet-Verbindung: Verwenden Sie geschirmte Cat5e- oder Cat6-Kabel für die CN1- und CN2-Anschlüsse. Stellen Sie sicher, dass die Kabelwege einen Mindestabstand zu Hochspannungsleitungen einhalten, um Signalinduktionen zu vermeiden.
• Stromversorgung: Schließen Sie eine geregelte 24 VDC-Stromquelle an die Basisplatte an. Vergewissern Sie sich, dass die Eingangsspannung innerhalb der angegebenen Betriebstoleranz liegt, bevor Sie den Prozessor-Bootvorgang starten.
