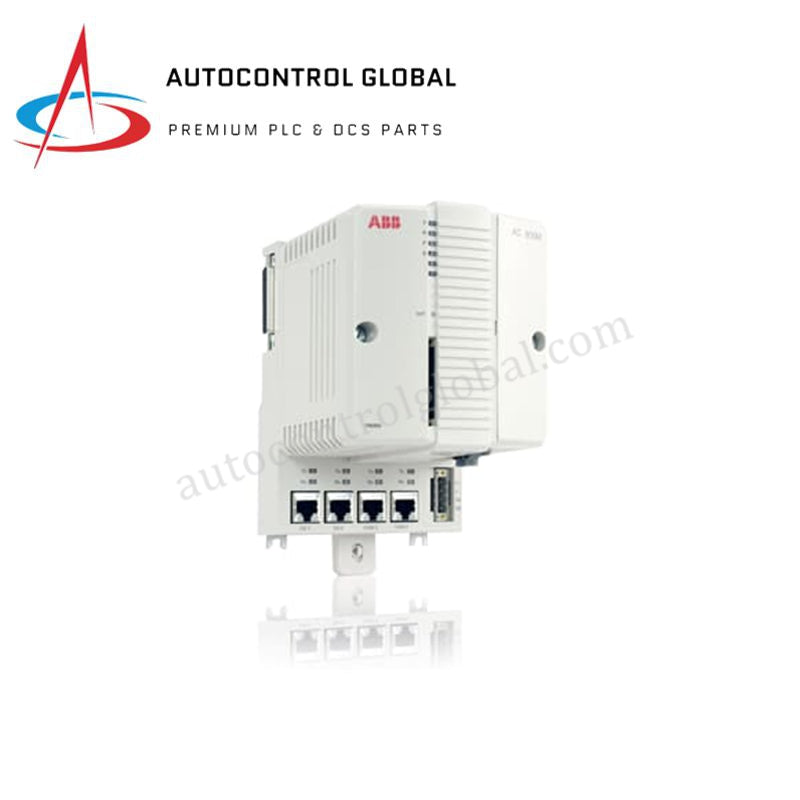

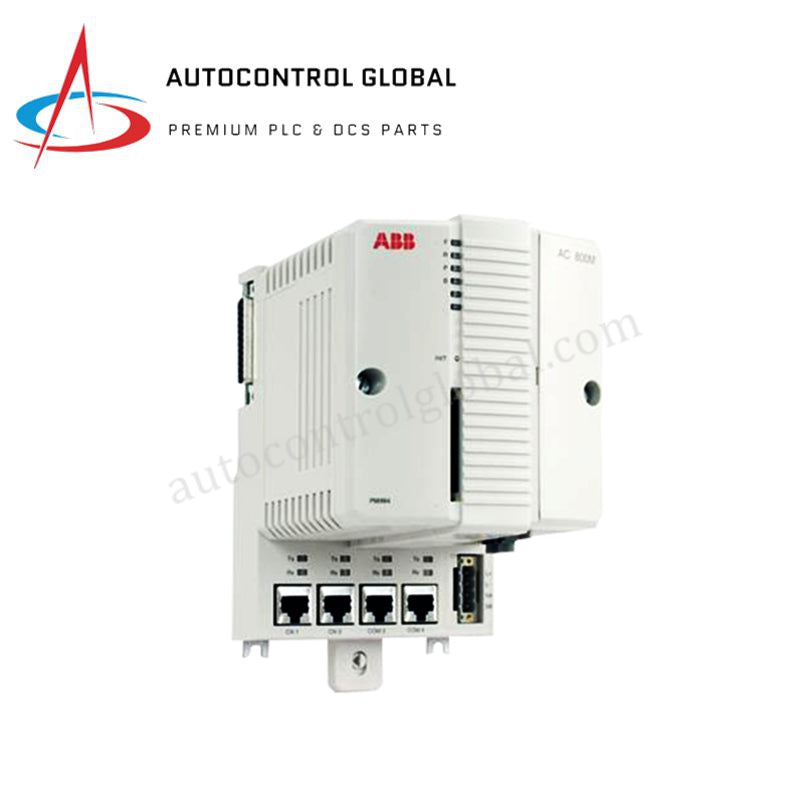

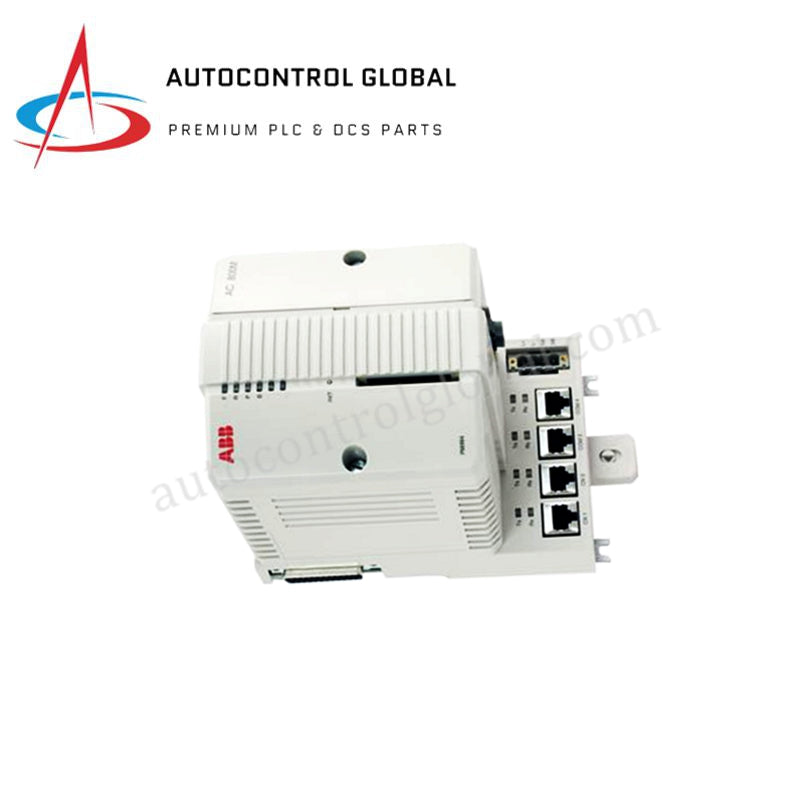

ABB PM864AK01 AC 800M Prozessoreinheit Technische Spezifikationen
Manufacturer: ABB
-
Part Number: PM864AK01 3BSE018161R
Condition：New with Original Package
Product Type: CPU-Prozessoren
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ABB PM864AK01 Prozessormodul
Konfiguriert für die deterministische Steuerungslogikausführung in System 800xA Netzwerkplattformen, bietet das ABB PM864AK01 (PM864A Prozessoreinheit) die direkte physische und elektrische Verarbeitung von Steuerungsanwendungen.
Suffix-Aufschlüsselung & Modellmatrix
Das PM864AK01 (3BSE018161R1) wird als komplettes Prozessorpaket geliefert. Das Kit enthält die PM864A CPU, die TP830 Grundplatte (115 mm Breite), den TB850 CEX-Bus Terminator, den TB807 ModuleBus Terminator, den TB852 RCU-Link Terminator sowie die 4943013-6 Speicher-Backup-Batterie.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | PM864AK01 (3BSE018161R1) |
| Marke | ABB |
| Herkunft | Siehe Typenschild |
| Gewicht | 2,0 kg |
| Abmessungen | 115 mm (Breite der Grundplatte) |
| Betriebstemperatur | Standard industrieller Umgebungstemperaturbereich |
| Stromverbrauch | Nicht angegeben |
| Stromversorgung | 24 VDC |
| Kernkomponente | PM864A CPU |
Profinet und deterministische Netzkommunikation
Das PM864AK01 integriert sich in die AC 800M Steuerungsarchitektur und unterstützt deterministische Kommunikation über den Backplane-Bus. Das Modul ermöglicht einen Hochgeschwindigkeits-Datenaustausch mit I/O-Subsystemen über die ModuleBus- und CEX-Bus-Schnittstellen. Anwender müssen sicherstellen, dass die Firmware-Flash-Kompatibilität bei allen redundanten Steuerungspaaren erhalten bleibt, um Synchronisationsfehler während des aktiven Betriebs zu vermeiden. Der Prozessor unterstützt deterministische Netzzyklen gemäß Profinet- und Ethernet/IP-Protokollen, was eine präzise Zeitsteuerung von Regelkreisen innerhalb des verteilten Steuerungssystems ermöglicht.
Häufig gestellte Fragen
F: Kann das PM864AK01 bei eingeschaltetem System ausgetauscht werden?
A: Hot-Swapping ist nur erlaubt, wenn das Modul Teil eines konfigurierten redundanten Paares ist. Sie müssen sicherstellen, dass das sekundäre Modul sich im „Standby“-Zustand befindet, bevor die ausgefallene primäre Einheit entfernt wird, um eine kontinuierliche Steuerungsausführung zu gewährleisten.
F: Wozu dient der mitgelieferte TB852 RCU-Link Terminator?
A: Der TB852 dient als Busabschluss für die Redundancy Control Unit (RCU)-Verbindung. Er ist zwingend erforderlich, um die Signalqualität auf der Verbindung zwischen redundanten CPUs zu erhalten und Reflexionsstörungen zu verhindern.
Feldinstallationsanleitung
- Grundplattenmontage: Befestigen Sie die TP830 Grundplatte an einer geerdeten DIN-Schiene oder Montageplatte. Stellen Sie sicher, dass die Montagefläche eben ist, um mechanische Belastungen der Backplane-Steckverbinder zu vermeiden.
- Abschlusswiderstände: Installieren Sie die mitgelieferten TB850, TB807 und TB852 Terminatoren an den physischen Enden der jeweiligen Busse (CEX, ModuleBus und RCU-Link). Das Fehlen dieser Terminatoren führt zu instabiler Kommunikation und zyklischen Redundanzprüfungsfehlern (CRC).
- Batterieeinbau: Setzen Sie die 4943013-6 Speicher-Backup-Batterie vor dem Einschalten des Geräts in das Gehäuse der PM864A ein, um den Erhalt des flüchtigen Speichers bei Stromausfällen sicherzustellen.
- Verkabelung: Führen Sie alle Stromversorgungskabel (24 VDC) getrennt von den Kommunikationssignalleitungen, um elektromagnetische Störungen (EMI) zu minimieren.
