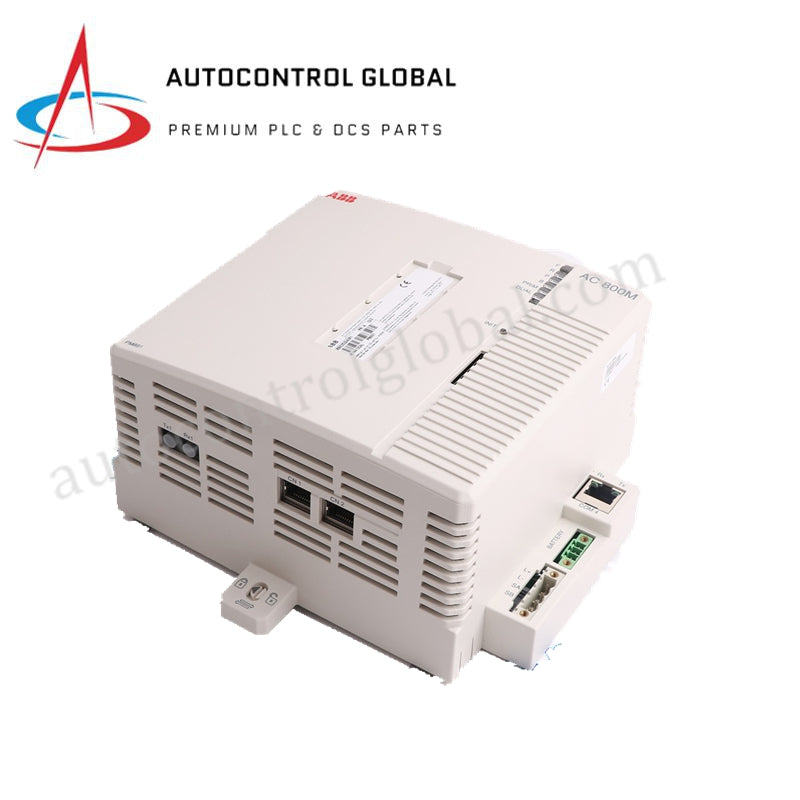

ABB PM891K01 AC 800M Prozessor-Modul CPU-Steuerungseinheit

ABB PM891K01 AC 800M Prozessormodul

Konfiguriert für die Hochgeschwindigkeits-Logikausführung innerhalb des System 800xA Netzwerks, bietet das ABB PM891K01 (PM891K01 CPU-Modul) die direkte physische und elektrische Ausführung von Steuerungsalgorithmen sowie die Verarbeitung von I/O-Daten für hochdichte AC 800M Steuerungsplattformen.

Hardware-Spezifikationen

Industrielle Steuerung und Netzwerkdeterminismus

Das PM891K01 nutzt eine optimierte Backplane-Bus-Kommunikationsgeschwindigkeit zur Verwaltung hochdichter I/O-Konfigurationen und gewährleistet eine submillisekundengenaue Aufgabenausführung, die für großflächige Automatisierung erforderlich ist. Die Prozessorarchitektur unterstützt Firmware-Flash-Kompatibilität, wodurch systemweite Updates von Protokollstapeln und Steuerungslogik ohne strukturelle Hardwareänderungen möglich sind. Durch die Nutzung der Dual-CPU-Redundanz bietet das Modul eine nahtlose Ausfallsicherung und erhält die Steuerungsausgabe auch bei Ausfällen des Hauptprozessors aufrecht. Das Modul ermöglicht die Skalierung der I/O-Dichte, sodass der Controller mit verschiedenen Feldbus-Topologien kommunizieren kann und dabei deterministische Zeitvorgaben über die Profinet- und Modbus TCP-Schnittstellen einhält.

Häufig gestellte Fragen

F: Unterstützt das PM891K01 Live-Firmware-Updates, während die primäre Steuerungsschleife aktiv ist?

A: Firmware-Updates müssen kontrolliert durchgeführt werden, typischerweise während eines geplanten Wartungsfensters oder über einen gesteuerten Umschaltvorgang in einer redundanten CPU-Konfiguration. Das Aktualisieren der Standby-CPU ermöglicht einen nahtlosen Übergang, während Updates der Haupt-CPU eine kurzzeitige Unterbrechung der aktiven Logikausführung erfordern.

F: Welche Hardwarebeschränkungen gibt es für die Erweiterung des Onboard-Speichers?

A: Die Architektur des PM891K01 umfasst integrierten 256 MB RAM und 128 MB Flash-Speicher. Eine physische, benutzerzugängliche Speichererweiterung ist nicht vorgesehen. Anwender müssen die Größe des Steuerungsanwendungscodes und die Datenspeicherung so optimieren, dass sie innerhalb dieser architektonischen Grenzen bleiben.

Richtlinien für die Feldinstallation

• Montage auf Grundplatte: Befestigen Sie das PM891K01 Modul an der vorgesehenen AC 800M Grundplatte. Stellen Sie sicher, dass der rückseitige Backplane-Stecker korrekt ausgerichtet und vollständig eingesteckt ist, um Signalübersprechen oder intermittierende Kommunikationsabbrüche zu vermeiden.
• Erdforderungen: Stellen Sie eine niederohmige Verbindung zwischen dem Gehäuse der Grundplatte und der Haupterdungsschiene des Schaltschranks mittels eines flexiblen Kupferbandes her. Dies reduziert die Auswirkungen von transienten elektromagnetischen Störungen (EMI) auf den Hochgeschwindigkeits-RISC-Prozessor.
• Kommunikationsverkabelung: Führen Sie Ethernet- und Feldbuskabel durch separate Kabeltrassen und halten Sie einen Mindestabstand von 200 mm zu Hochspannungs-AC/DC-Stromleitungen ein, um induktive Störgeräusche in den Kommunikationsports zu vermeiden.
• Thermisches Umfeld: Sorgen Sie dafür, dass das Installationsgehäuse eine konstante Umgebungstemperatur unter 60 °C aufweist. Überwachen Sie die Oberflächentemperatur des Moduls; bei Betrieb am thermischen Grenzwert sollte eine aktive Zwangsbelüftung installiert werden, um die MTBF-Zuverlässigkeit sicherzustellen.
