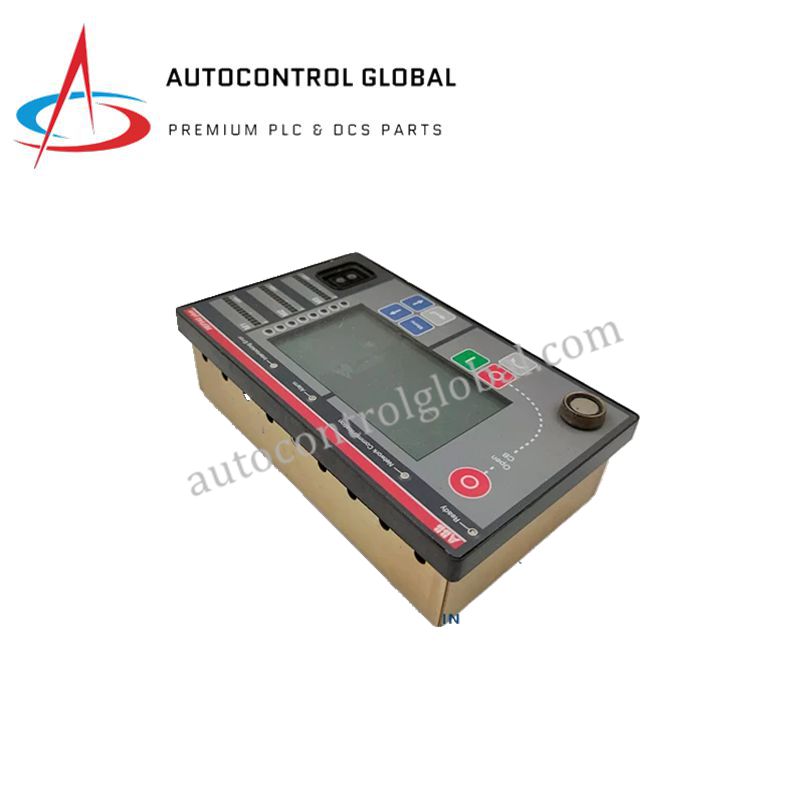

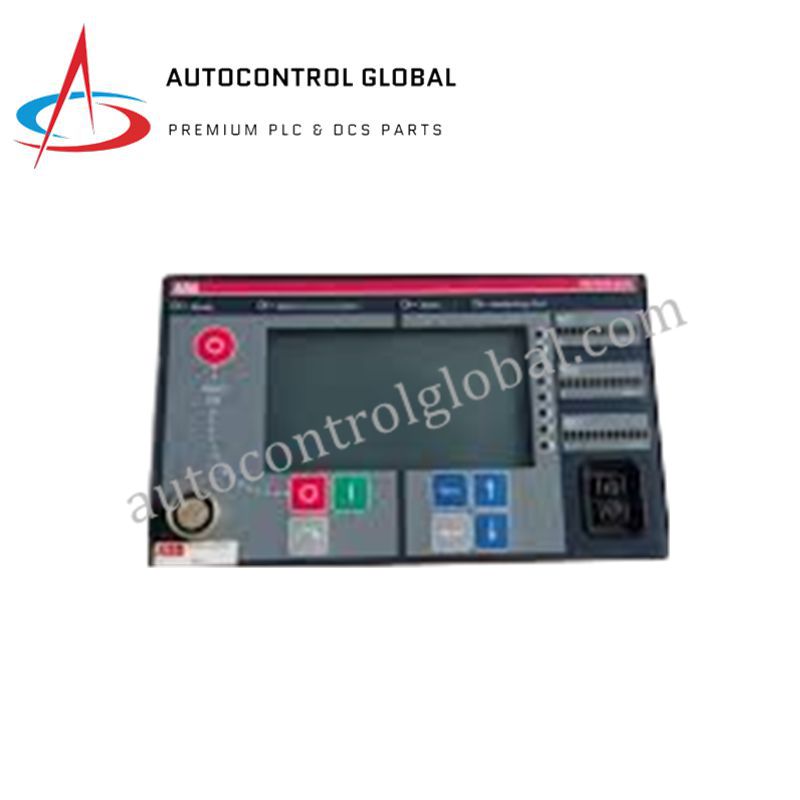

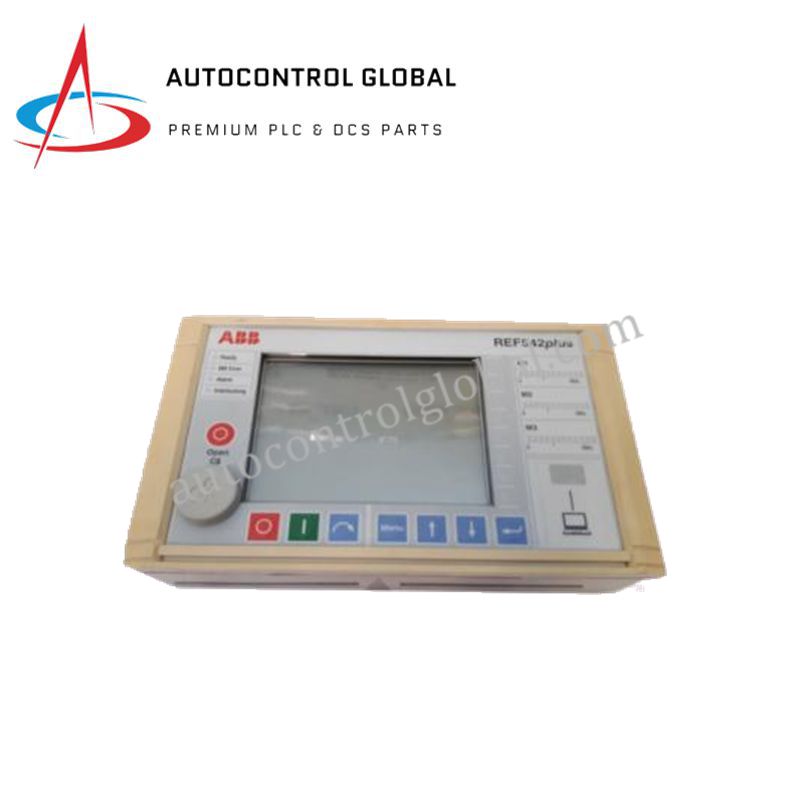

ABB REF542plus 1VCF750090R0802 Integriertes Schutz- und Steuergerät
Manufacturer: ABB
-
Part Number: REF542plus 1VCF750090R0802
Condition：New with Original Package
Product Type: Integriertes Schutz- und Steuergerät
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ABB REF542plus – Multifunktionale Schutz- und Feldsteuerungseinheit
Die ABB REF542plus ist eine leistungsstarke multifunktionale Schutz-, Steuerungs- und Überwachungseinheit, die für Mittelspannungsschaltanlagen entwickelt wurde. Sie integriert Schutz, Steuerung, Messung und Kommunikation in einem kompakten Gerät und vereinfacht so Installation und Wartung.
Mit modularer Hardware und flexibler Softwarekonfiguration passt sich die REF542plus an Umspannwerke, Industrieanlagen und Versorgungsnetze an. Ihr fortschrittlicher 32-Bit-Mikrocontroller gewährleistet schnelle Verarbeitung und zuverlässigen Betrieb unter rauen Bedingungen.
Technische Spezifikationen
| Merkmal | Beschreibung |
|---|---|
| Modell | REF542plus |
| Teilenummer | 1VCF750090R0802 |
| Funktion | Schutz, Steuerung, Überwachung und Automatisierung für MS-Schaltanlagen |
| Stromversorgung | 48–250 V DC, 100–240 V AC, ±15% Toleranz |
| Analogeingänge | Bis zu 8 konfigurierbare Kanäle, 1,25 kHz Abtastrate |
| Stromeingänge | Bemessen 1 A oder 5 A, 100 A thermische Belastbarkeit für 1 s |
| Binäreingänge | Bis zu 24 Kanäle, 24–250 V DC Nennspannung |
| Relaisausgänge | Bis zu 14 Ausgänge, 5 A bei 250 V AC Schaltleistung |
| Kommunikationsschnittstellen | RS-485, CAN-Bus, Ethernet (10/100 Mbps) |
| Prozessor | 32-Bit-Mikrocontroller, 40 MHz Taktfrequenz |
| Anzeige & HMI | Separates HMI, RS-485 geschirmte Verbindung, lokale Bedienung |
| Programmiersprache | FUPLA (Funktionale Blockprogrammiersprache) |
| Betriebstemperatur | –25°C bis +70°C |
| Lagerungstemperatur | –40°C bis +85°C |
| Abmessungen | 225 × 175 × 150 mm |
| Gewicht | 3,5 kg |
| Selbstüberwachung | Eingebaute Diagnostik und Fehlererkennung |
| Zertifizierungen | CE, IEC-Normen für Schutz- und Steuerungsausrüstung |
