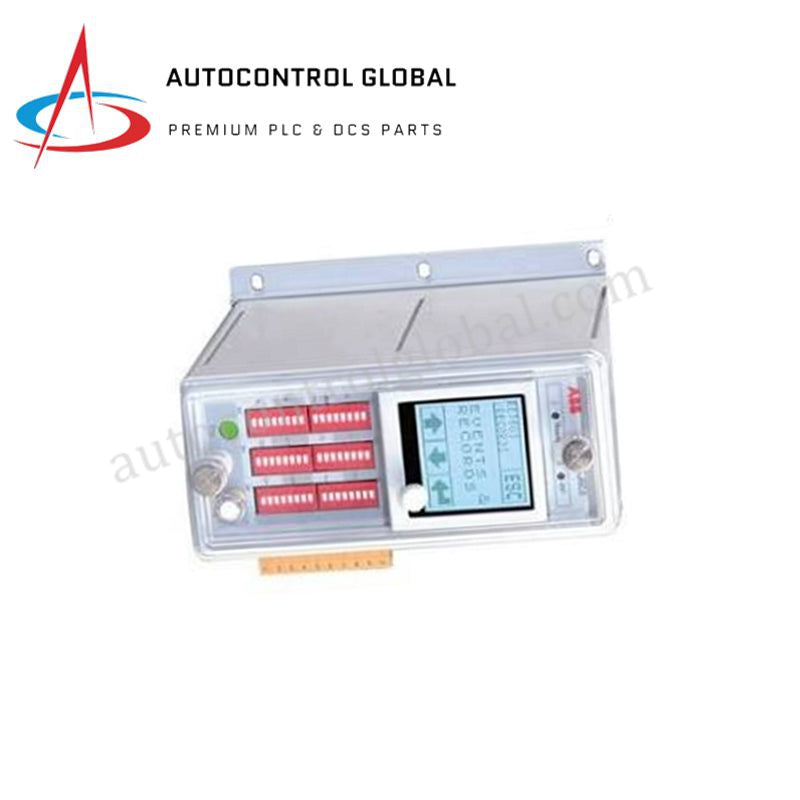

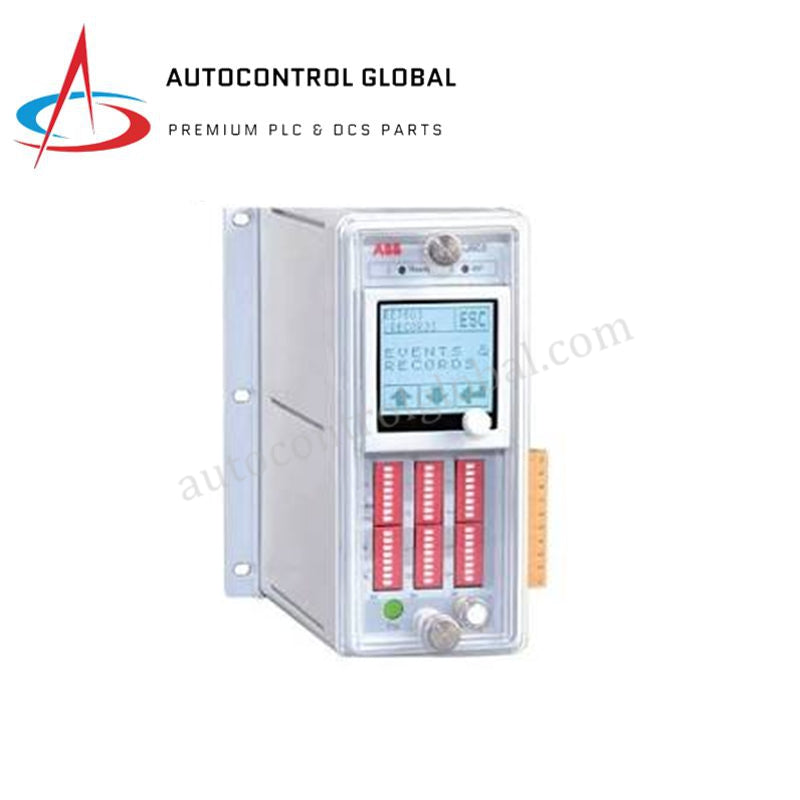

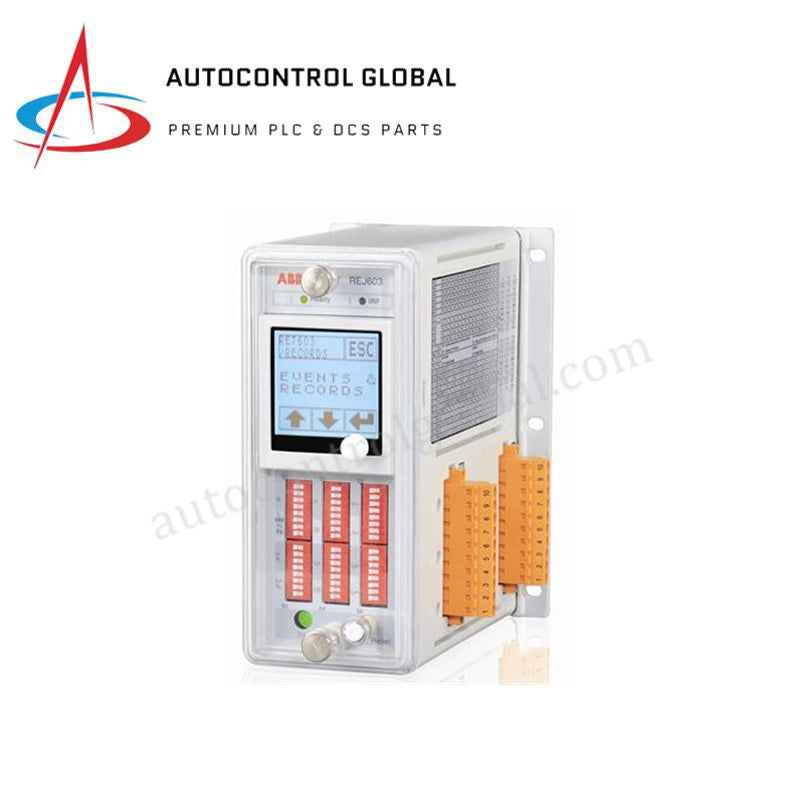

ABB REJ603BBB10NN3XB Numerisches Schutzrelais für Speisungen Technische Spezifikationen

ABB REJ603 Schutzrelais

Das ABB REJ603BBB10NN3XB, auch als REJ603 Numerisches Schutzrelais katalogisiert, fungiert als dedizierte Hardwarekomponente für den Schutz von Abzweigen und Transformatoren innerhalb von Sekundärverteilerschaltanlagen.

Hardware-Spezifikationen

Stromversorgung und Schutzrelais-Logik

Das REJ603 nutzt eine selbstversorgende Architektur, die die Betriebsenergie direkt aus den Messstromwandlern für Außenleiter- und Erdschlussstrom bezieht. Dadurch entfällt die Notwendigkeit einer externen Hilfsstromquelle, was den Einsatz in abgelegenen oder unbemannten Verteilerschaltanlagen ermöglicht. Das Relais führt nicht-richtungsabhängige Überstrom- und Erdschlusslogik über konfigurierbare Stufen aus, mit integrierter Einschaltstromerkennung des Transformators, um Fehlauslösungen bei Magnetisierungsstößen zu verhindern. Die Firmware-Einstellungen werden über ABB Relion Softwaretools verwaltet, die die Erstellung unterschiedlicher Einstellgruppen erlauben. Eine galvanische Trennung wird zwischen den primären Stromwandler-Eingängen und dem internen Niedrigenergie-Auslöserausgang gewährleistet, um Schutz vor elektromagnetischen Störungen zu bieten.

Häufig gestellte Fragen

F: Kann das REJ603 arbeiten, wenn der Eingang des Stromwandlers unter den Mindestwert fällt?

A: Das Relais benötigt einen Mindest-Primärstrom, um die interne Schaltung mit Energie zu versorgen. Unterhalb dieses Schwellenwerts kann das Relais keine Schutzfunktionen ausführen, es sei denn, eine optionale Hilfs- oder USB-Stromversorgung ist angeschlossen.

F: Ist der Impulsausgang mit Standard-Auslöserwicklungen von Leistungsschaltern kompatibel?

A: Nein, der Ausgang ist speziell für Niedrigenergie-Auslöserwicklungen ausgelegt. Er ist nicht geeignet, Standard-Auslöserwicklungen mit hoher Leistung ohne entsprechende Schnittstellen- oder Umwandlungsschaltungen zu betreiben.

Feldinstallationsrichtlinien

1. Montage: Installieren Sie das Relais in die vorgesehene Aussparung der Ringhauptverteilung (RMU) oder des Sekundärschaltanlagenfeldes. Stellen Sie sicher, dass das Gehäuse sicher mit dem Schutzleiteranschluss (PE) des Schaltschranks verbunden ist, um Hochfrequenzstörungen zu minimieren.
2. Verdrahtung: Schließen Sie die Sekundärwicklungen der Außenleiter- und Erdschlussstromwandler an die entsprechenden Eingangsanschlüsse an. Achten Sie auf korrekte Phasenfolge und Polarität, da falsche Verdrahtung zu Fehlfunktionen der Richtungs- oder Erdschlusslogik führt.
3. Anschluss der Auslöserwicklung: Verbinden Sie den Impulsausgang mit der spezifizierten Niedrigenergie-Auslöserwicklung. Überprüfen Sie, ob der Wicklungswiderstand im vom Relais vorgegebenen Betriebsbereich liegt, um eine zuverlässige Auslösung zu gewährleisten.
4. Konfiguration: Führen Sie eine erste Einstellungsüberprüfung mit der ABB Relion Software durch. Testen Sie die Schutzstufen mit einem Sekundärinjektionstestgerät, um Auslöseschwellen und Zeitverhalten zu validieren, bevor der Abzweig in den aktiven Betrieb genommen wird.
