ABB SPAU330 C1-AA | Multifunktionales Mittel-/Hochspannungsrelais
Manufacturer: ABB
-
Part Number: SPAU330 C1-AA
Condition：New with Original Package
Product Type: Multifunktionaler Mittel-/Hochspannungsrelais
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

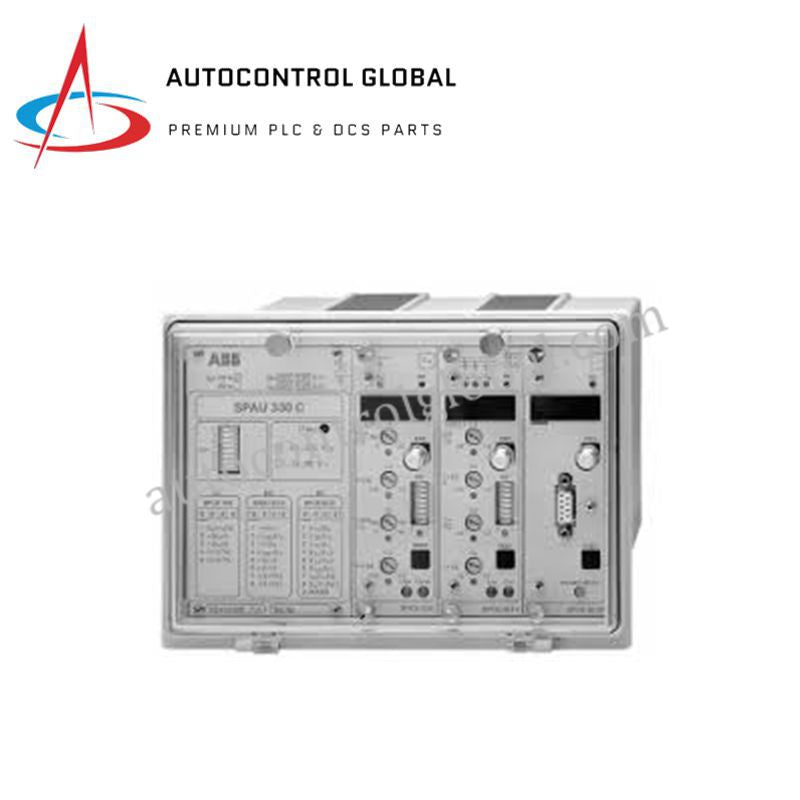

ABB SPAU330 C1-AA – Spannungs-Schutzrelais
Das ABB SPAU330 C1-AA ist ein multifunktionales Spannungs-Schutzrelais aus der SPACOM-Serie. Es überwacht und schützt Mittel- und Hochspannungssysteme und gewährleistet Stabilität gegen Überspannung, Unterspannung und Restspannung.
Dieses Relais verfügt über programmierbare Logik, LED-Anzeigen, numerische Displays sowie manuelle oder automatische Rückstelloptionen. Die optische Glasfaser-Kommunikationsschnittstelle integriert sich nahtlos mit SPA-ZC-Busmodulen für Fernüberwachung und Steuerung. Das Gerät ist ideal für Umspannwerke, industrielle Energieverteilung und Versorgungsnetze, die präzisen Schutz und zuverlässigen Betrieb erfordern.
Technische Spezifikationen
| Funktion | Beschreibung |
|---|---|
| Modell | SPAU330 C1-AA |
| Serie | SPACOM Schutzrelais |
| Funktion | Spannungsüberwachung und -schutz (Überspannung, Unterspannung, Restspannung) |
| Nennspannung | 100 V / 110 V / 120 V AC |
| Nennfrequenz | 50/60 Hz |
| Stromverbrauch | ≤ 10 VA |
| Schutzstufen | U> (Überspannung), U< (Unterspannung), U₀> (Restspannung), U₀>> (Hohe Restspannung) |
| Alarm-Ausgänge | Relais B: U₀>>, U>, U<; Relais C: U>; Relais D: U<; Relais E: U₀>; Relais F: Selbstüberwachung |
| Anzeige & Steuerung | Numerische Anzeige, STEP- & RESET-Tasten, LED-Anzeigen (gelb für Start, rot für Auslösung), manuelle/automatische Rückstellung |
| Kommunikationsschnittstelle | Glasfaser über 9-poligen D-Sub-Stecker, kompatibel mit SPA-ZC-Busmodulen |
| Hilfsspannung | 24–250 V DC oder 100–240 V AC (auf der Frontplatte gekennzeichnet) |
| Montage | Schalttafelmontage mit Zugang zu den Anschlussklemmen auf der Rückseite |
| Betriebstemperatur | –10°C bis +55°C |
| Lagertemperatur | –40°C bis +70°C |
| Zertifizierungen | CE-, IEC-Normen für Schutzrelais |
