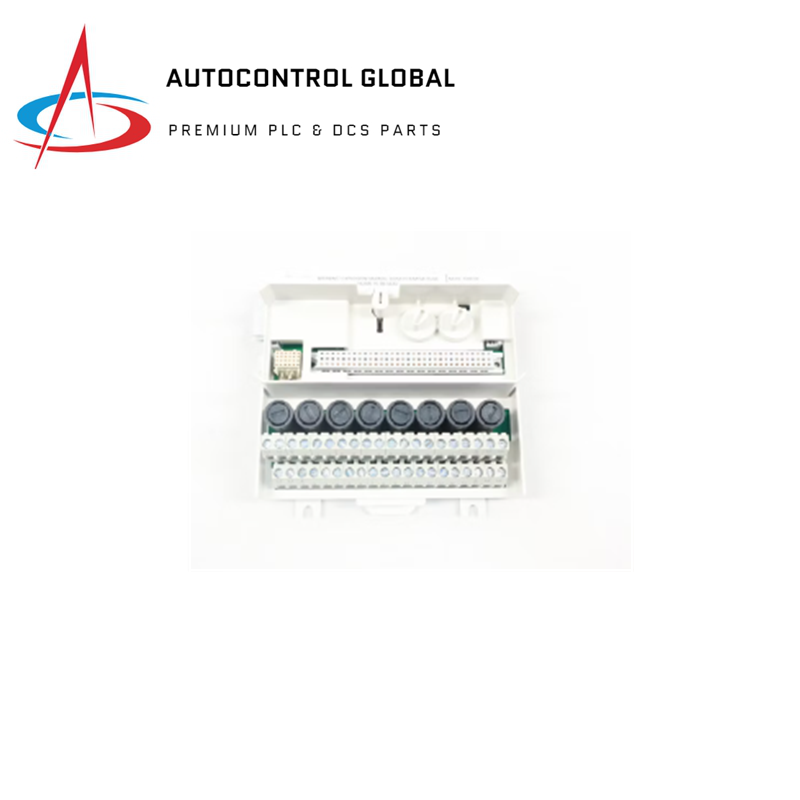

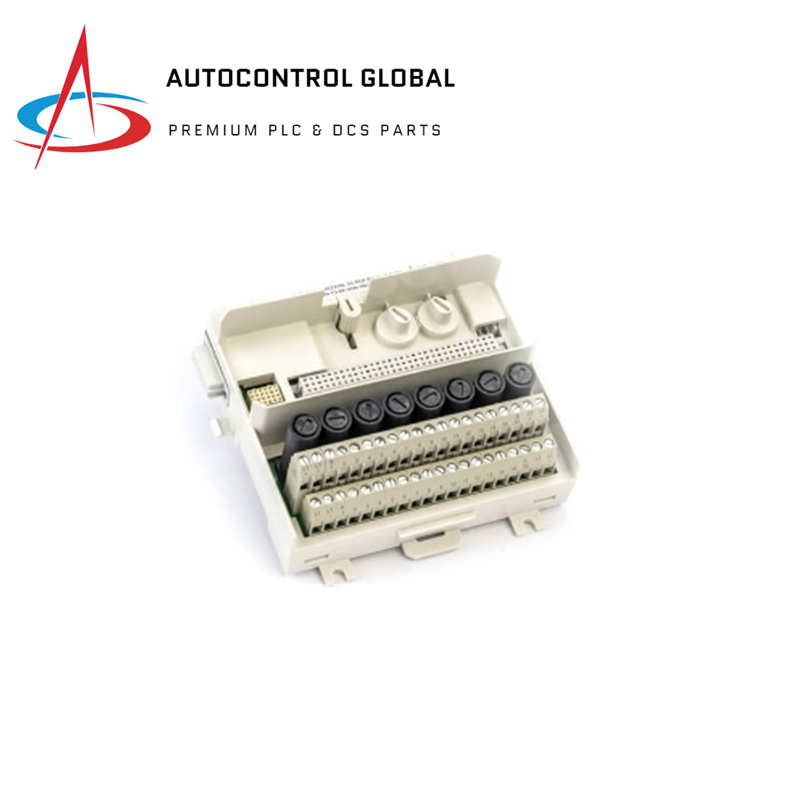

ABB TU838 3BSE008572R1 Erweiterte Modulanschlusseinheit

Beschreibung

Die TU838 MTU (Module Termination Unit) ist dafür ausgelegt, die Verteilung von ModuleBus zu I/O-Modulen und nachfolgenden MTUs in industriellen Automatisierungssystemen zu erleichtern. Sie spielt eine entscheidende Rolle bei der Erzeugung korrekter Adressierungssignale für I/O-Module, indem sie ausgehende Positionssignale an die nächste MTU weiterleitet.

Allgemeine Informationen

• Artikelnummer: 3BSE008572R1
• Typ: Erweitert
• Anschluss: Klemmenblock
• Kanäle: 16
• Maximale Nennspannung: 50 V
• Maximaler Nennstrom: 3 A pro Kanal
• Montage: DIN-Schienenmontage in beide Richtungen, geeignet für Umgebungen bis 55°C (131°F)

Merkmale und Vorteile

• Komplette Installation von I/O-Modulen mit 3-Draht-Verbindungen, Sicherungen und Feldstromverteilung.
• Unterstützt bis zu 16 Kanäle von Feldsignalen und umfasst 8 abgesicherte Sensorstromausgänge.
• Bietet 4 Prozessstrom- und 12 Prozessstrom-(0 V)-Anschlüsse.
• Zwei Kanäle können sich einen abgesicherten Transducer-Stromanschluss teilen.
• Die Prozessspannung kann bei Unterstützung durch das I/O-Modul an 2 einzeln isolierte Gruppen angeschlossen werden.
• Verbindungen zu ModuleBus- und I/O-Modulen gewährleisten eine effiziente Datenübertragung und Adressierung.
• Mechanische Codierung verhindert falsches Einstecken von I/O-Modulen.
• Enthält eine Verriegelungsvorrichtung für die Erdung auf der DIN-Schiene, die eine sichere Installation gewährleistet.
