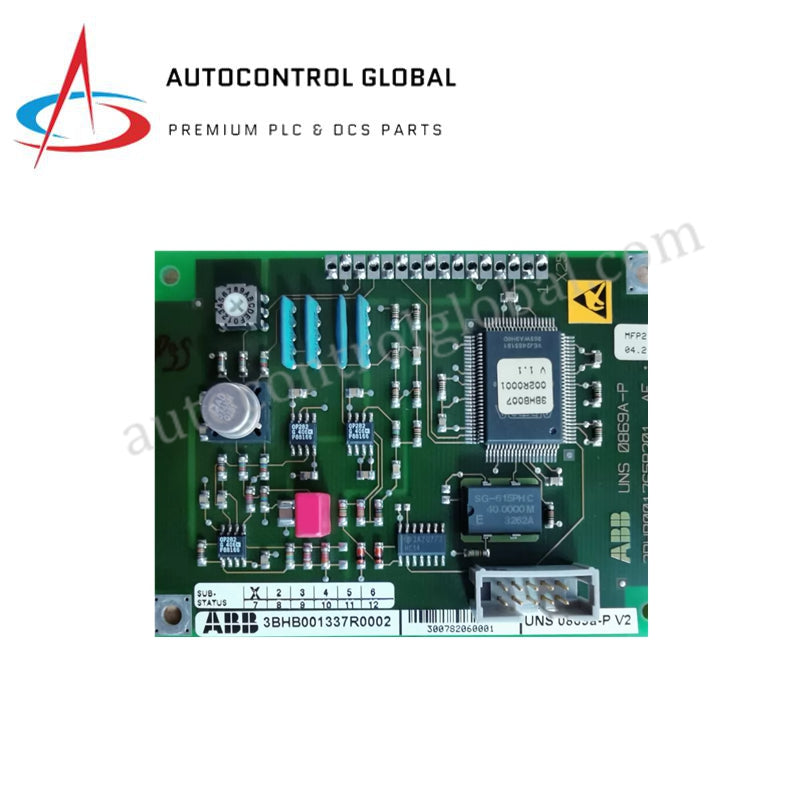

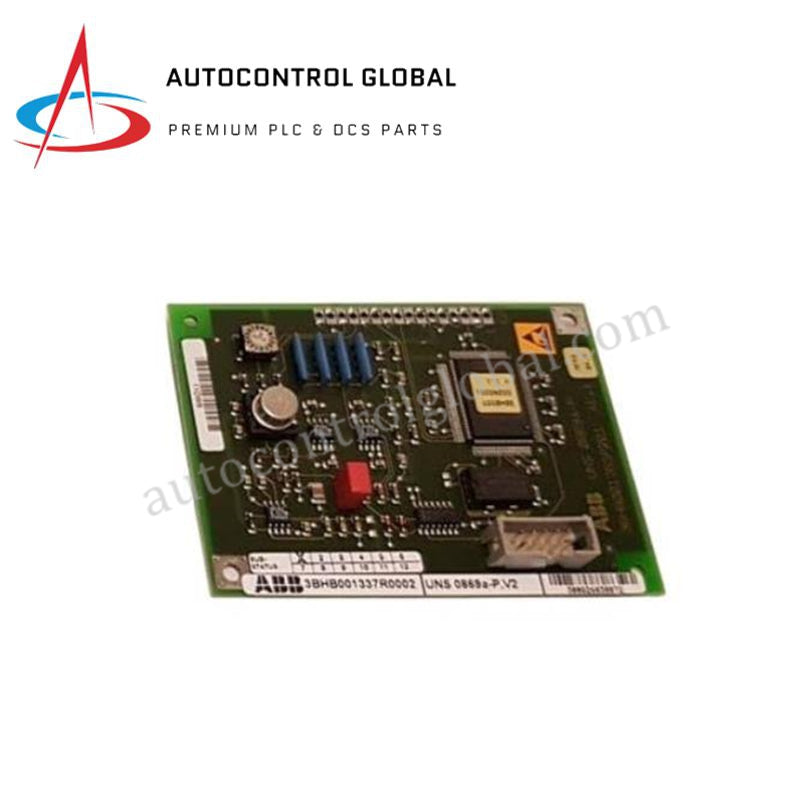

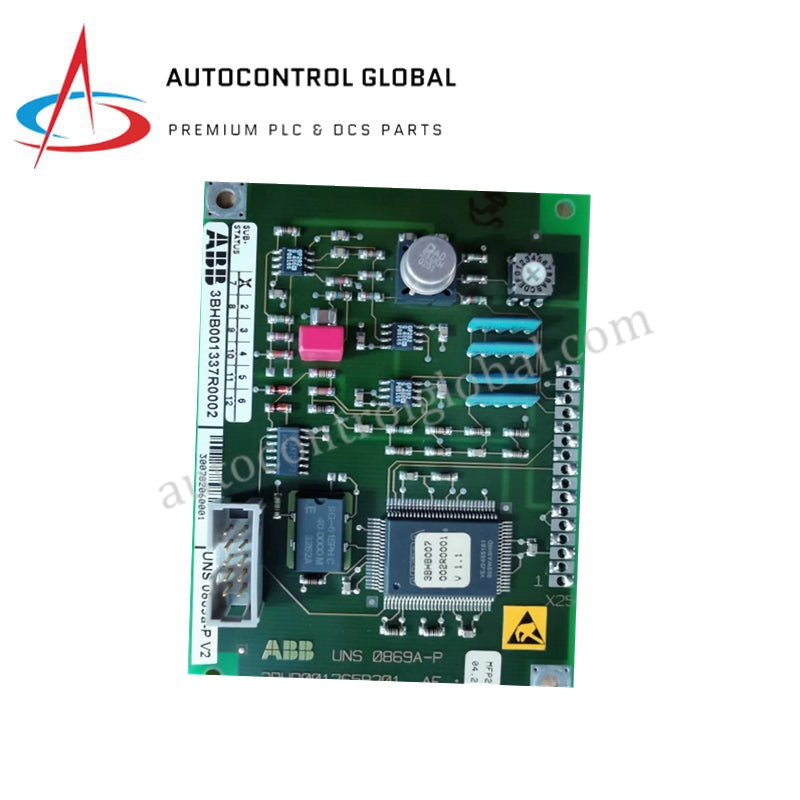

ABB UNS0869A-P 3BHB001337R0002 Leistungsstabilitätsregler-Transducer
Manufacturer: ABB
-
Part Number: UNS0869A 3BHB001337R0002
Condition：New with Original Package
Product Type: Leistungsnetzstabilisatoren
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ABB UNS0869A-P Power System Stabilizer
Der ABB UNS0869A-P, auch als UNS0869A Power System Stabilizer (PSS) Transducer katalogisiert, fungiert als dedizierte Hardwarekomponente zur Dämpfung niederfrequenter elektromechanischer Schwingungen in elektrischen Netzsystemen. Die Hardware überwacht direkt die Generator-Ausgangsparameter, um korrigierende Stabilisierungssignale in die Erregerschleife einzuspeisen. Sie verarbeitet elektrische Transienten in Echtzeit mit einem integrierten Intel Dual-Core Embedded Prozessor, der zwischen 1,5 GHz und 2,33 GHz läuft, um die dynamischen Spannungsprofile über verbundene Verteilungsknoten zu stabilisieren.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | UNS0869A-P (Teilenummer: 3BHB001337R0002) |
| Marke | ABB |
| Herkunft | Schweiz |
| Gewicht | 0,11 kg (110 g Nettogewicht des Moduls) |
| Abmessungen | 220 mm x 140 mm x 45 mm (Tiefe x Breite x Höhe) |
| Betriebstemperatur | Standard Industrieklasse (0 bis 60 °C Betriebsbereich) |
| Leistungsaufnahme | Weniger als 3 W bei 12 VDC Volllast |
| Betriebsspannung | 9 VDC bis 24 VDC mit Verpolungs- und Überstromschutzschaltungen |
| Prozessorarchitektur | Intel Dual-Core Embedded Prozessor (1,5 bis 2,33 GHz) |
| Speicherkonfiguration | 2 DDR2-Steckplätze mit Unterstützung bis zu 4 GB Kapazität |
| Speicherinterface | Compact Flash Steckplatz mit IDE- und SATA-Subsystem-Unterstützung |
| Physikalische Netzwerkschnittstellen | RJ-45 Ethernet (10/100/1000Base-T), Gigabit-Glasfaserports, RS-232 serielle Schnittstellen, paralleler Anschluss, IrDA |
| Übertragungsreichweite | 100 m über Kupfer, 550 m über Multimode-Faser, 10 bis 80 km über Singlemode-Faser |
| Zolltarifnummer | 85371092 |
Deterministische industrielle Steuerung und Backplane-Netzwerke
Das Stabilisatormodul wird direkt in industrielle Steuerungsrahmen über Hochgeschwindigkeits-Kommunikationsschnittstellen integriert. Die interne Architektur nutzt hardwaregesteuerte Netzwerktechnik, um eine deterministische Datenübertragungsgeschwindigkeit über Kupfer- und Glasfaserinfrastrukturen sicherzustellen. Deterministische Netzwerke verhindern Signalübertragungs-Jitter, wenn die Einheit dynamische Vektorberechnungen an externe SCADA-Hosts meldet. Die Firmware-Flash-Schicht des Moduls gewährleistet absolute Kompatibilität mit dem Betriebssystem des Master-Controllers und verwaltet den sofortigen Datendurchsatz zwischen den DDR2-Speicherbänken und der Gigabit-Ethernet-Physikschicht, um während kritischer Netzkorrekturen eine verzögerungsfreie Übertragung sicherzustellen.
Häufig gestellte Fragen
F: Wie hoch ist die maximal zulässige physikalische Verzögerung bei einem Failover oder Spannungsschwankungen? A: Die integrierten Verpolungs- und Überstromschutzschaltungen isolieren den internen Prozessor sofort von Spannungseinbrüchen am Eingang. Der interne DC-DC-Wandler gewährleistet einen kontinuierlichen Logikbetrieb bis hinunter zu 9 VDC und verhindert Prozessor-Neustarts bei kurzen externen DC-Bus-Transienten.
F: Wie geht das Modul mit der Latenz bei der Medienkonvertierung zwischen Glasfaser und Kupfer um? A: Die integrierte Gigabit-Glasfaser-Physikschicht (PHY) verarbeitet eingehende optische Signale direkt auf Hardwareebene. Dadurch werden softwarebasierte Strukturen umgangen, sodass die Latenz bei der Medienkonvertierung unter 5 Mikrosekunden bleibt, um die Echtzeit-Synchronisationsschleifen des PSS aufrechtzuerhalten.
Feldinstallationsrichtlinien
Montieren Sie die Einheit sicher am Chassis, um mechanische Vibrationen zu vermeiden, die interne DDR2- oder Compact Flash-Verbindungen lockern könnten. Stellen Sie einen niederohmigen elektrischen Pfad vom Erdungsanschluss des Moduls direkt zur zentralen Kupfer-Master-Erderleiste mit einem kurzen, dicken Leiter her.
Führen Sie alle Niederspannungs-Gleichstromversorgungskabel und Kommunikationsleitungen (Ethernet, RS-232 und Glasfaser) durch separate, geerdete Stahlrohre, getrennt von Hochspannungs-Wechselstromleitungen, um lokale elektromagnetische Störungen (EMI) zu unterdrücken. Bei Verwendung von Kupfer-Ethernet-Verbindungen sollte die Kabellänge 100 m nicht überschreiten. Für längere Strecken bis zu 80 km verwenden Sie Singlemode-Glasfaserleitungen, die an die Gigabit-Glasfaserports angeschlossen sind. Halten Sie beim Verlegen aller Glasfaserkabel einen Mindestbiegeradius von 30 mm ein, um interne Signalbrechungsfehler zu vermeiden.
