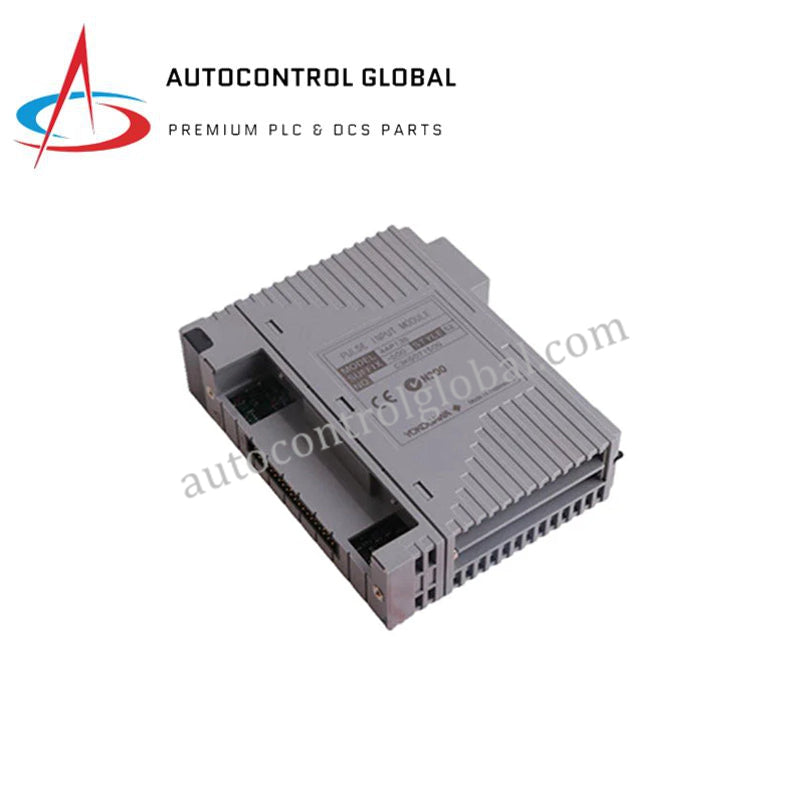

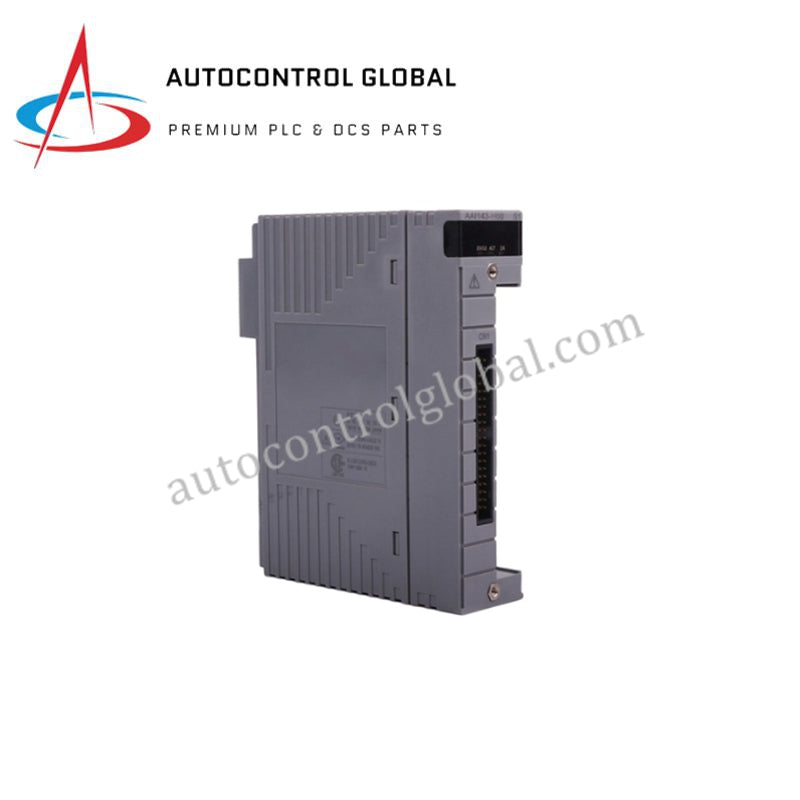

ADV157 Yokogawa CENTUM VP Serien-Datenblatt & Technisches Handbuch
Manufacturer: Yokogawa
-
Part Number: ATC5S-00
Condition：New with Original Package
Product Type: Digitale Eingabemodule
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Yokogawa ADV157 Digitales Eingangsmodule
Konfiguriert für digitale Signalverdrahtung in CENTUM VP / CS 3000 Systemen, bietet das Yokogawa ADV157-S00 (ADV157 Digitales Eingangsmodule) direkte physikalische/elektrische Ausführung.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | ADV157-S00 |
| Marke | Yokogawa |
| Herkunft | Japan |
| Gewicht | 0,2 kg (Basiseinheit Anschlussklemme) |
| Abmessungen | 114 mm x 32,6 mm x 60,5 mm |
| Betriebstemperatur | -20 bis +60 °C |
| Stromverbrauch | Abgeleitet vom internen System-Backplane-Schienen |
| Kanal-Kapazität | 32 digitale Signalpunkte |
| Schnittstellentyp | Druckklemmenanschluss (unterstützt Litzen- und Massivleiter) |
| Anschlussbaugruppe | ATC5S-00 Standardkonfiguration, ohne Überspannungsableiter |
| Stromstärke | Maximal 5 A |
| Isolationswiderstand | >=100 MOhm bei 500 V DC |
| Durchschlagsfestigkeit | 1500 V AC für 1 Minute |
Kanal-zu-Kanal-Isolation und DCS-Integrationsmatrix
Das ADV157-S00 verwendet 32 separate Verarbeitungspfade, die so konfiguriert sind, dass binäre Zustandsübergänge von Feldschaltern, Näherungssensoren oder Hilfskontakten erfasst werden. Die physikalische Schicht nutzt starre Kanal-zu-Kanal-Isolationsprinzipien, um die Übertragung elektrischer Störsignale zwischen benachbarten Anschlussklemmen zu unterdrücken. Diese Entkopplung verhindert, dass Gleichtakt-Spannungsspitzen mit den 4-20 mA HART-Schleifenprotokollparametern benachbarter Analogschleifen interagieren. Die Softwarefilterung wird kontinuierlich auf der logischen Schnittstellenebene verwaltet, um Kontaktprellen vor der Aktualisierung der zentralen Datenbankregister zu eliminieren.
Häufig gestellte Fragen
F: Kann das ADV157-S00 Modul mit dem ATC5S-00 Block während des Betriebs gewartet oder im Hot-Swap-Verfahren ausgetauscht werden?
A: Ja, das I/O-Modul unterstützt Hot-Swap-Operationen, während die Backplane unter Spannung steht. Das Entfernen des vorne montierten ATC5S-00 Druckklemmenanschlussblocks trennt jedoch physisch alle 32 externen digitalen Schaltkreise gleichzeitig, was sofort aktive Prozesssignale unterbricht und einen Systemdiagnosealarm auslöst.
F: Wie wirkt sich der Konfigurationscode -00 auf die Feldkreisinstallation ohne integrierten Überspannungsableiter aus?
A: Das Suffix -00 kennzeichnet eine Standardmechanische Konfiguration ohne integrierte Überspannungsableitungselemente. Wenn induktive digitale Feldgeräte beim Schalten transienten Spannungsspitzen erzeugen, müssen externe Unterdrückungsnetzwerke in die Schleife eingebunden werden, um die internen galvanischen Isolationskreise zu schützen.
Feldinstallationsrichtlinien
- Moduleinführung und Erdung: Führen Sie die Karte entlang der vorgesehenen Chassis-Schienen, bis die hinteren Backplane-Steckverbinder vollständig eingesteckt sind. Befestigen Sie die Frontplattenverschraubungen, um eine durchgehende niederohmige elektrische Verbindung mit der Hauptmasseebene sicherzustellen.
- Druckklemmenanschluss: Führen Sie abisolierte Massiv- oder Litzenleiter in die ATC5S-00 Klemmenbacken ein. Ziehen Sie den Druckmechanismus vollständig an, um intermittierende Unterbrechungen bei anhaltenden Vibrationen der Anlage zu vermeiden.
- Kabeltrennung: Verlegen Sie die Niederspannungs-32-Kanal-Digitalsignalkabel in separaten Leitungen, mindestens 300 mm entfernt von Starkstromleitungen oder Frequenzumrichter-Ausgängen, um die Signalqualität zu erhalten.
- Thermische Grenzwerte: Stellen Sie sicher, dass die Lüfterkonfigurationen im Schaltschrank ungehinderte Konvektionswege über die Modulbaugruppe ermöglichen, um lokale Hitzeansammlungen zu vermeiden, die die kontinuierliche Betriebstemperatur von +60 °C überschreiten könnten.
