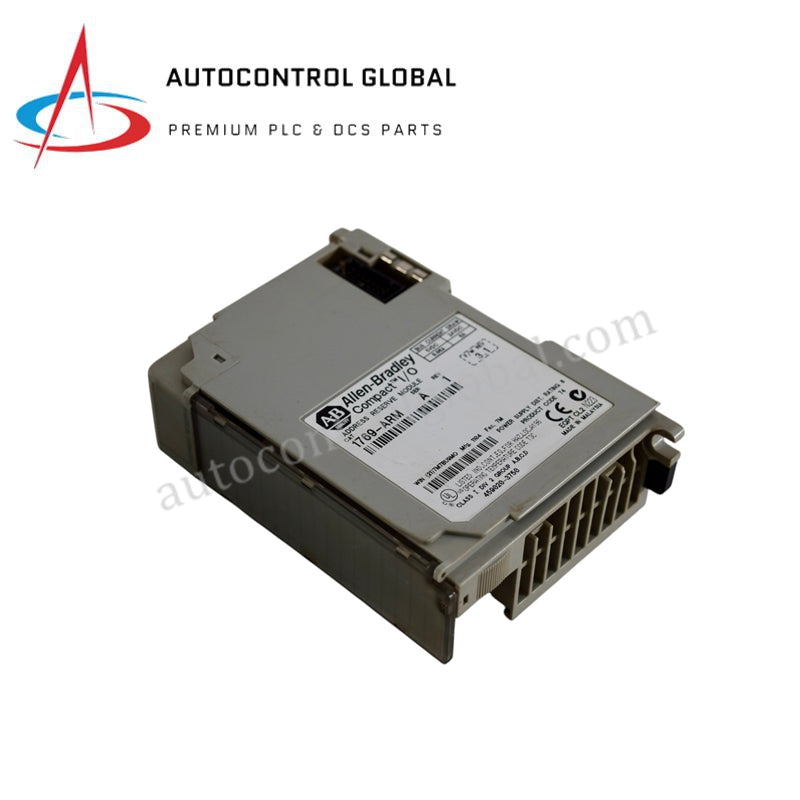

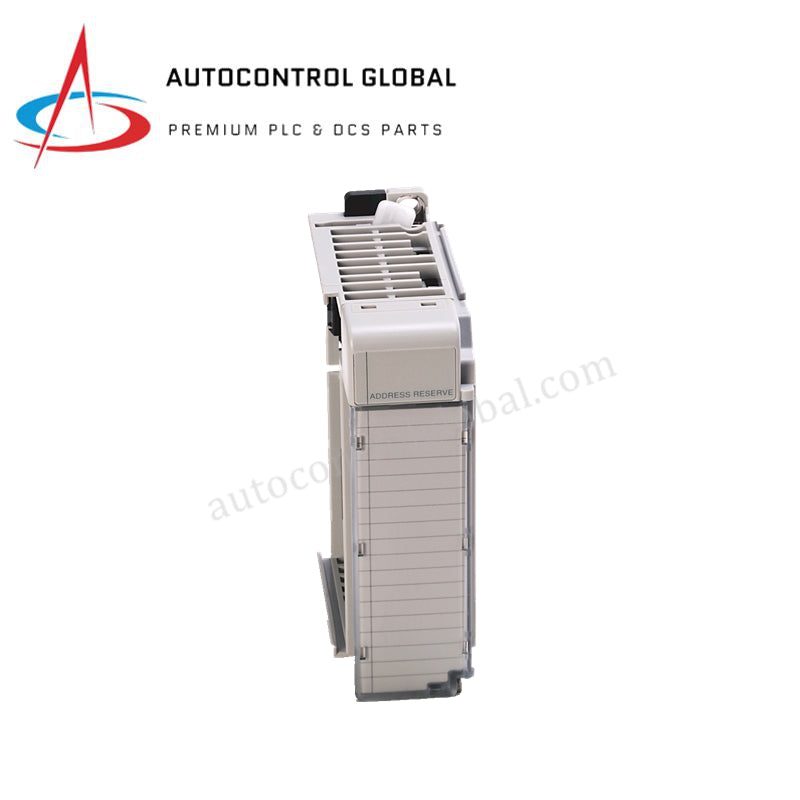

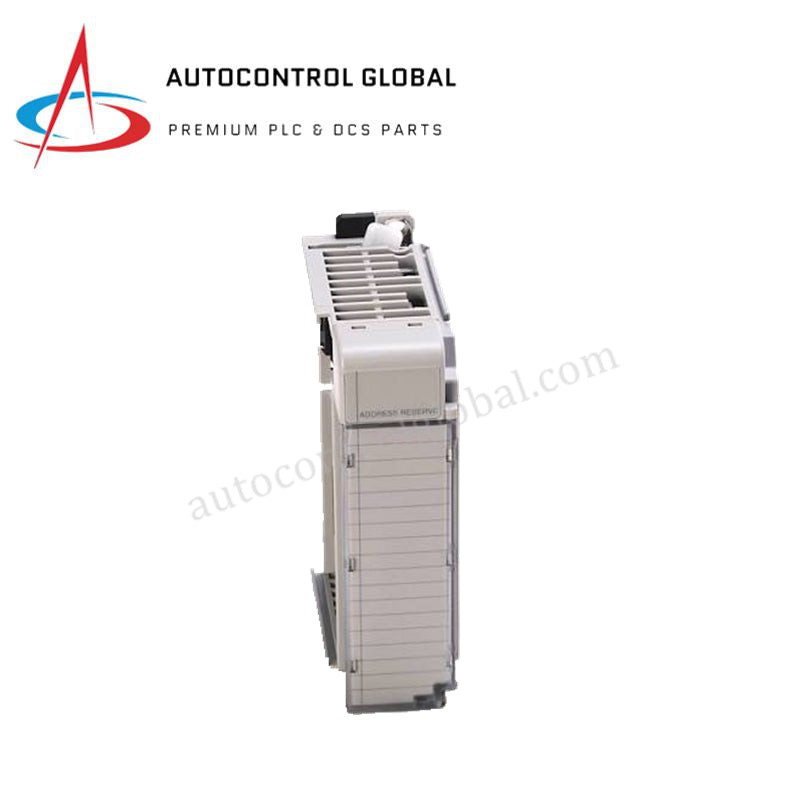

Allen-Bradley 1769-ARM Kompaktes I/O-Modul

Das Allen-Bradley 1769-ARM, auch als 1769-ARM Address Reserve Module katalogisiert, fungiert als dedizierte Hardwarekomponente zur Aufrechterhaltung der Slot-Adressierungskontinuität innerhalb der CompactLogix- oder MicroLogix 1500-Systemplattformen. Konfiguriert als spezielles Platzhaltermodule, das einen einzelnen Chassis-Slot belegt, führt die Baugruppe mechanisches und elektrisches Durchschleifen aus, ohne reale Ein- oder Ausgangssignale zu verarbeiten. Die internen Busverbindungen stellen sicher, dass die Konfigurationsparameter der nachgelagerten Module, logische Slot-Nummerierungssequenzen und Datentabellen im Prozessor-Speicher fixiert bleiben, wenn ein funktionales I/O-Modul physisch aus dem Bank entfernt wird.

Hardware-Spezifikationen

Funktionen für industrielle Steuerung & Antriebstechnik

Die passive elektrische Architektur arbeitet mit den Standard-Backplane-Bus-Kommunikationsgeschwindigkeitsprotokollen zusammen, um eine unterbrechungsfreie Signalweiterleitung zwischen benachbarten Modulen zu gewährleisten. Durch den Verzicht auf physische I/O-Schaltungen bewahrt die Geräte-Konfiguration feste Parameter über Profinet- / EtherNet/IP-deterministische Netzwerke, die über den Hauptcontroller-Scanner verbunden sind. Dieser mechanische Formfaktor erhält ein einheitliches I/O-Dichte-Skalierungsmaß innerhalb des Gehäuses und stellt sicher, dass die Ausrichtstifte und integrierten Bushebel-Verriegelungsmechanismen den standardmäßigen Firmware-Flash-Kompatibilitätsprofilen entsprechen, die über die gesamte 1769-Plattformfamilie verifiziert sind.

Häufig gestellte Fragen

F: Erfordert die Installation des 1769-ARM Änderungen am Benutzerprogramm oder an der I/O-Konfigurationsmatrix?

A: Nein, das Modul fungiert als transparenter physischer Platzhalter, sodass der Controller seine ursprünglichen Slot-Adresszuweisungen ohne Software-Neukonfiguration beibehält.

F: Kann der 1769-ARM verwendet werden, um einen leeren Slot vor Umwelteinflüssen wie Staub und Schmutz zu schützen?

A: Ja, das Modul verschließt den offenen Backplane-Bereich und verwendet denselben robusten Außenformfaktor wie betriebsfähige 1769-Digital- oder Analogmodule.

F: Verbraucht die Address Reserve Karte signifikanten Backplane-Strom aus der Systemversorgung?

A: Die Karte enthält keine aktiven diskreten Ein-/Ausgangsschaltungen oder feldseitige Treiberkomponenten, was zu einer vernachlässigbaren elektrischen Belastung der 5 VDC- und 24 VDC-Backplane-Kanäle führt.

Feldinstallationsrichtlinien

Trennen Sie die Hauptsystemversorgung und vergewissern Sie sich, dass die Backplane spannungsfrei ist, bevor Sie Montageänderungen vornehmen. Schieben Sie das Modul auf die 35 mm DIN-Schiene oder positionieren Sie es direkt auf der Gehäuseoberfläche, wobei Sie die seitlichen Zungen- und Nutführungen mit den benachbarten Hardwareeinheiten ausrichten. Verriegeln Sie das integrierte Bushebel-Verriegelungssystem fest, um die internen Schaltkreisverbindungen über die Backplane-Schnittstelle abzuschließen. Stellen Sie sicher, dass alle mechanischen Verriegelungsschieber vollständig eingerastet sind, um industrielle Vibrationsbelastungen standzuhalten. Da diese Spezialhardware keine externen Feldanschlüsse besitzt, überprüfen Sie, dass die benachbarten Kanal-Kabel ordentlich verlegt und befestigt sind, um mechanische Belastungen am passiven 1769-ARM-Gehäuse zu vermeiden.
