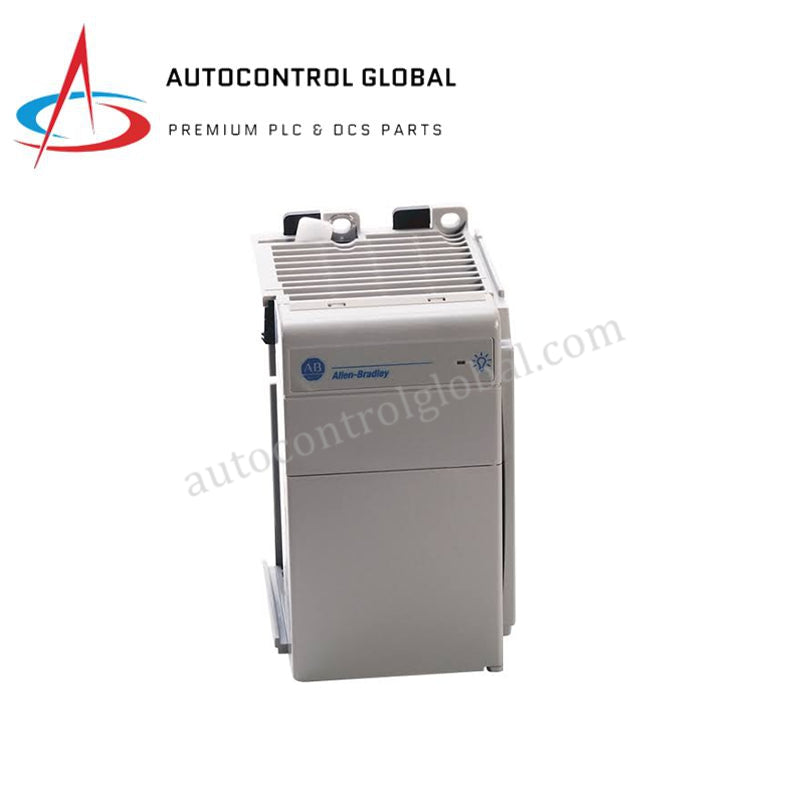

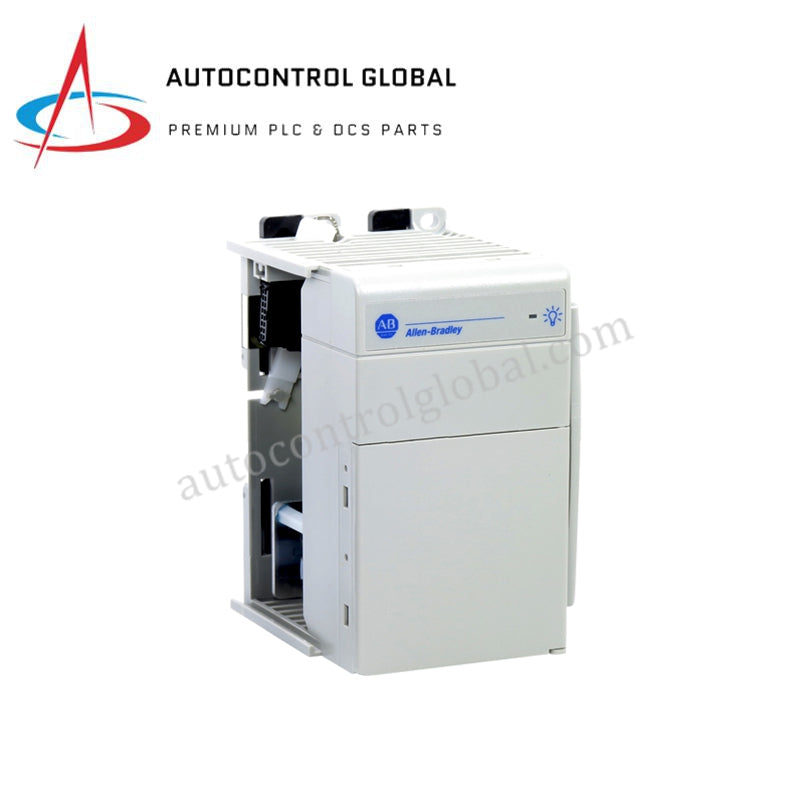

Allen-Bradley 1769-PB2 CompactLogix Stromversorgungsmodul
Manufacturer: Allen Bradley
-
Part Number: 1769-PB2
Condition：New with Original Package
Product Type: Stromversorgungsmodule
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Allen-Bradley 1769-PB2 Compact I/O Stromversorgungsmodul
Konfiguriert für die direkte physische/elektrische Ausführung in 1769-Systemgehäusen, bietet das Allen-Bradley 1769-PB2 (1769-PB2 Stromversorgungsmodul) eine direkte physische/elektrische Ausführung. Es akzeptiert eine nominale 24 VDC-Eingangsspannung und liefert geregelte Energie direkt an den internen Backplane-Bus für lokale I/O-Anschlussbänke.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1769-PB2 |
| Marke | Allen-Bradley |
| Herkunft | USA |
| Gewicht | 0,75 lbs (0,34 kg) |
| Abmessungen | Standard 1769 Modulbreite |
| Betriebstemperatur | 0 bis +60 °C |
| Leistungsaufnahme | ~2,8 A bei 24 VDC nominal |
| Eingangsspannungsbereich | 19,2 bis 31,2 VDC |
| Backplane-Stromausgang | 5 VDC bei 4 A und 24 VDC bei 2,8 A |
| Isolationsspannung | 1500 V zwischen Eingang und Backplane, 75 V dauerhafte verstärkte Isolierung |
| Fehlerschutz | Überstrom, Kurzschluss und thermische Abschaltung |
| Drahtspezifikation | 14 AWG massiver Kupferdraht, mindestens 90 °C Temperaturbeständigkeit |
| Drahtisolierung | Maximale Dicke 1,2 mm |
| Kompatibilität | CompactLogix (1768/1769), MicroLogix 1500 Plattformen |
| Gehäusetyp | Kein Gehäuse (offenes Gehäuse) |
| Zertifizierungen | CE, UL, CSA |
Deterministische Netzwerkarchitektur
Das Stromversorgungsmodul erhält die Kommunikationsgeschwindigkeit des Backplane-Busses, indem es die Spannungsleitungen gegen plötzliche Stromspitzen stabilisiert, die durch gleichzeitige I/O-Übergänge verursacht werden. Die interne Schaltungsarchitektur nutzt Firmware-Flash-Kompatibilitätsprüfungen, um die Stromverteilung über das Erweiterungs-Chassis zu regeln. Die Skalierung der hohen I/O-Dichte hängt direkt von diesem Modul ab, um die erforderlichen 5 VDC- und 24 VDC-Schienenbalancen aufrechtzuerhalten und Kommunikationsausfälle in deterministischen Netzwerken wie EtherNet/IP oder DeviceNet, die mit der lokalen Steuerungsbank verbunden sind, zu verhindern.
Häufig gestellte Fragen
F: Kann dieses Stromversorgungsmodul an beliebiger Position innerhalb der 1769 I/O-Chassis-Bank platziert werden?
A: Nein, der 1769-PB2 dient als bankabschließende Stromquelle oder als primäre Systemstromversorgung. Die Hardwarekonfiguration beschränkt die Platzierung auf den äußersten linken Steckplatz neben dem Controller oder als Starterknoten einer Erweiterungsbank zur Versorgung der Backplane-Leitungen.
F: Unterstützt der 1769-PB2 einen aktiven Austausch während des elektrischen Betriebs?
A: Nein, diese Hardwareplattform unterstützt kein Entfernen und Einsetzen unter Spannung (RIUP). Bediener müssen die externe 24 VDC-Quellenspannung isolieren, bevor sie den Anschlussklemmenblock trennen oder das Modul abkoppeln, um dauerhafte Lichtbogenfehler zu vermeiden.
Feldinstallationsrichtlinien
- Busanschluss-Ausrichtung: Richten Sie die seitlichen Verriegelungszunge-und-Nut-Führungen sorgfältig aus, wenn Sie die Stromversorgung mit benachbarten 1769-Modulen verbinden. Bewegen Sie die oberen und unteren Bushebel vollständig in die Verriegelungsposition, um die internen Stromleitungen sicher zu überbrücken.

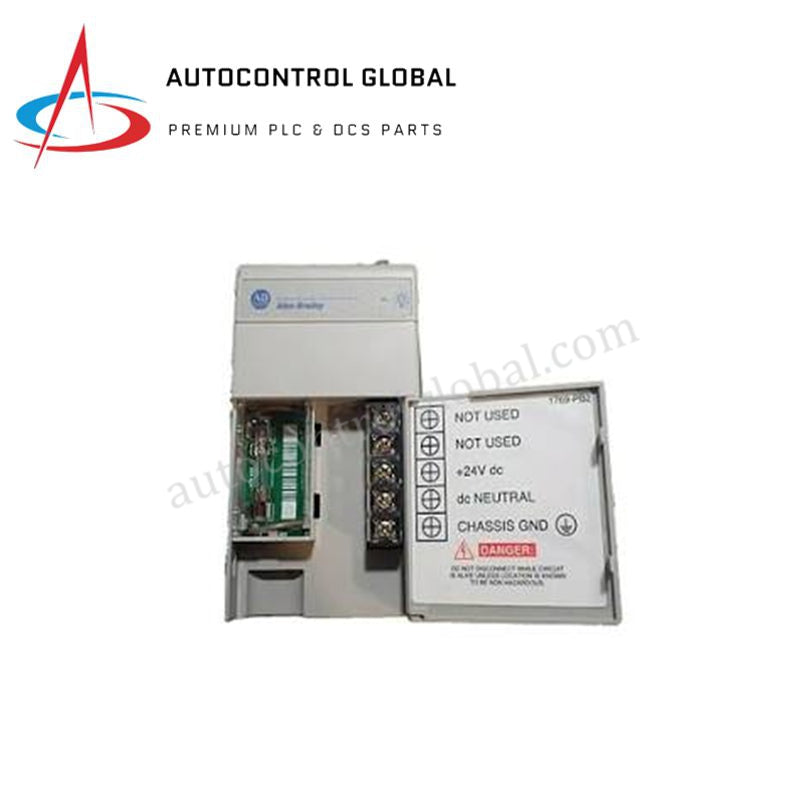

- Anschlussklemmenverdrahtung: Verwenden Sie 14 AWG massiven Kupferdraht mit einer Temperaturbeständigkeit von mindestens 90 °C für den Haupt-24 VDC-Eingang. Stellen Sie sicher, dass die Drahtisolierung nicht dicker als 1,2 mm ist, um den Klemmen-Toleranzen zu entsprechen.
- Chassis-Erdungsstruktur: Verbinden Sie die interne Erdungsklemme direkt mit dem Gehäuserahmen oder einer dedizierten Kupfer-Erdungsschiene unter Verwendung der kürzest möglichen Drahtführung, um die Ableitfähigkeit von Überspannungen zu maximieren.
