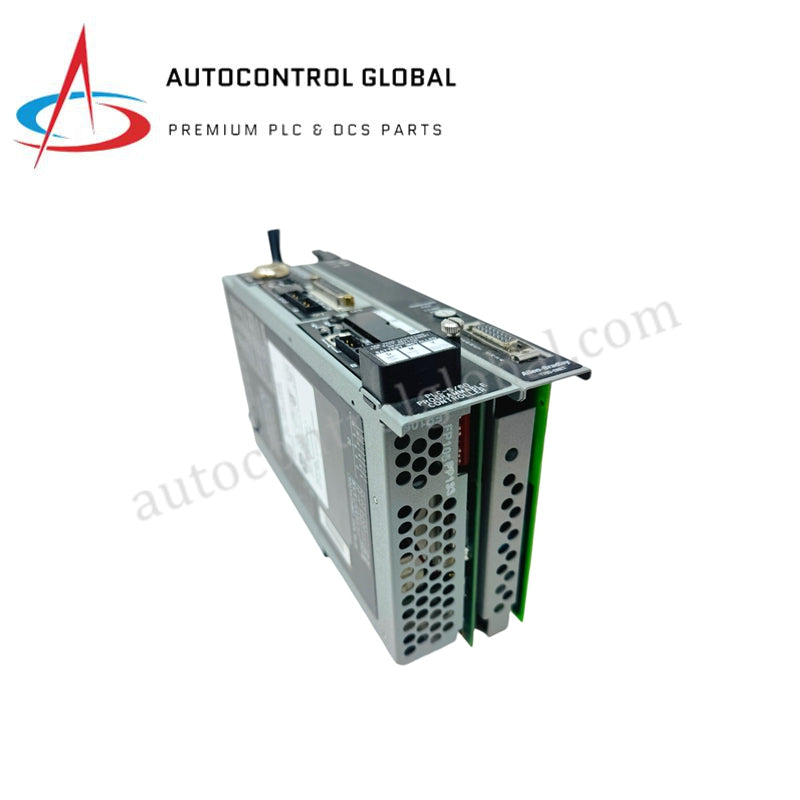

Allen-Bradley 1785-L60B 3072 E/A Erweiterter Programmierbarer Steuerrechner

Allen-Bradley 1785-L60B PLC-5/60 Verbesserte Prozessormodul Serie C

Produktübersicht

Der 1785-L60B ist ein leistungsstarker, verbesserter programmierbarer Steuerrechner innerhalb der bewährten Allen-Bradley PLC-5 Familie. Entwickelt für groß angelegte industrielle Anwendungen, bietet die 1785-L60B Serie C robuste Rechenleistung und umfangreiche Speicherkapazität zur Verwaltung komplexer Steuerlogik, fortgeschrittener Rechenfunktionen und großflächiger verteilter Ein-/Ausgangsnetzwerke. Dieser Prozessor ist ein Grundpfeiler für Systeme, die hohe Zuverlässigkeit in Prozessindustrien und Fabrikautomatisierung erfordern, und ermöglicht nahtlose Einbindung in Universal-Fern-E/A (RIO) und Data Highway Plus (DH+) Netzwerke. Als modulares Zentralrechenwerk wird es direkt in den äußersten linken Steckplatz eines 1771 E/A-Gehäuses eingesetzt und dient als zentrale Intelligenz für verteilte Steuerungsarchitekturen.

Technische Daten

Der 1785-L60B zeichnet sich durch seine Unterstützung für dichte Ein-/Ausgangsbelegung und deterministische Kommunikationsfähigkeiten aus.

• Hersteller: Rockwell Automation / Allen-Bradley

• Modellnummer: 1785-L60B

• Serie: Serie C

• Steuerungstyp: PLC-5/60 Verbesserter Prozessor

• Benutzerspeicher: 64K Wörter (SRAM mit Batterieunterstützung)

• Gesamte E/A-Kapazität: Maximal 3.072 (beliebige Mischung aus Eingängen/Ausgängen)

• Maximale Anzahl E/A-Rahmen: 24 Rahmen

• Kommunikationsanschlüsse: 1 x RS-232-C / 422-A / 423-A; 2 x DH+/Fern-E/A (Universal)

• Backplane-Stromaufnahme: 3,3 Ampere bei 5V Gleichstrom

• E/A-Abtastzeit pro Rahmen: 10 ms bei 57,6 kbps; 7 ms bei 115,2 kbps; 3 ms bei 230,4 kbps

• Programmsicherung: Optionales EEPROM (1785-ME16, -ME32, -ME64, -M100)

• Batteriemodul: 1770-XYC Lithiumbatterie

• Betriebstemperatur: 0°C bis +60°C (32°F bis 140°F)

• Wärmeabgabe: 57,4 BTU/Stunde

• Gewicht: 1,42 kg (3,13 Pfund)
