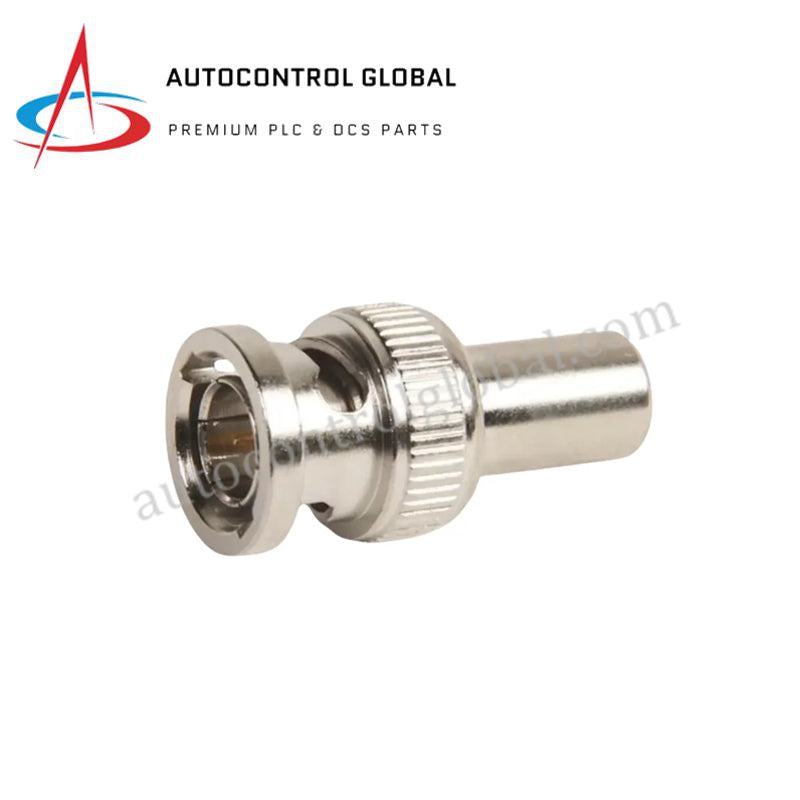

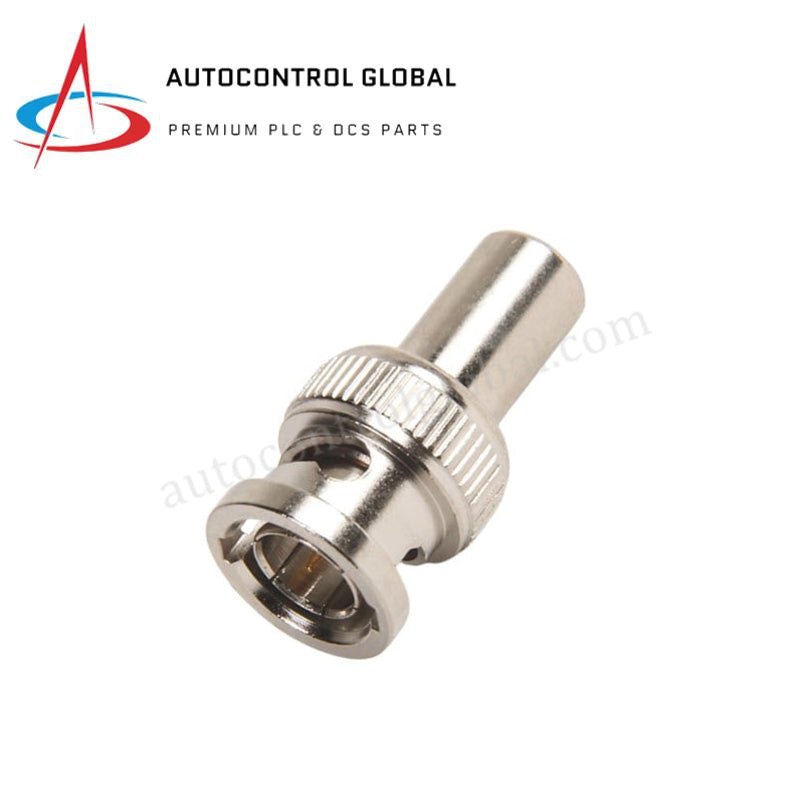

Allen-Bradley 1786-XT 75 Ohm BNC-Stecker Netzabschlusswiderstand

Allen-Bradley 1786-XT Serie A ControlNet 75 Ohm Koaxial-Stammabschlusswiderstand

Produktübersicht

Der 1786-XT (Serie A) ist ein präzise gefertigter 75 Ω Abschlusswiderstand, entwickelt von Rockwell Automation für die ControlNet-Ebene der physischen Verbindung. Als entscheidendes Bauteil für die Netzstabilität wird der 1786-XT an beiden Enden eines ControlNet-Koaxial-Stammsegments angebracht. Seine Hauptaufgabe ist es, elektrische Signale am Leitungsende aufzunehmen und so Signalreflexionen (stehende Wellen) zu verhindern, die Datenverfälschungen und zeitweilige Kommunikationsfehler verursachen. Ausgestattet mit einem goldbeschichteten Mittelstift und einem vernickelten Gehäuse gewährleistet dieser Abschlusswiderstand die deterministische, schnelle Leistung, die für verteilte Ein-/Ausgabesysteme und SPS-Synchronisation in anspruchsvollen Industrieumgebungen erforderlich ist.

Technische Daten

Der 1786-XT bietet eine genaue Impedanzanpassung, um hohe Signal-Rausch-Verhältnisse im gesamten Netzwerk aufrechtzuerhalten.

• Hersteller: Rockwell Automation / Allen-Bradley

• Modellnummer: 1786-XT

• Serie: Serie A

• Typ: Koaxial-Abschlusswiderstand

• Impedanz: 75 Ω (±1 % Toleranz für hochpräzise Anpassung)

• Anschlusstyp: BNC-Stecker (Bajonett Neill–Concelman)

• Frequenzbereich: Gleichstrom bis 5 MHz (Standard ControlNet-Betriebsspektrum)

• Kompatibles Kabel: RG-6 Vierfachschirm-Koaxialkabel

• Gehäusematerial: Vernickeltes Messing für Korrosionsbeständigkeit

• Kontaktmaterial: Goldbeschichteter Mittelstift für maximale Leitfähigkeit

• Betriebstemperatur: -40°C bis +85°C (-40°F bis +185°F)

• Lagerungstemperatur: -40°C bis +85°C

• Gewicht: 18 Gramm (0,04 Pfund)

• Normen: IECEx, CE, UL, CSA und RoHS zertifiziert

Wesentliche Funktionen

• Reflexionsunterdrückung: Der 1786-XT beseitigt den „Echo“-Effekt auf Koaxialleitungen und sorgt dafür, dass das schnelle 5-Mbps-ControlNet-Signal für alle Knoten sauber und lesbar bleibt.

• Industrielle Widerstandsfähigkeit: Für den Einsatz auf dem Werksgelände konzipiert, widersteht die vernickelte Messingausführung Oxidation und bietet eine sichere, vibrationsfeste Bajonettverriegelung.

• Signalqualität: Durch die Einhaltung der korrekten 75 Ω Netzimpedanz hilft der Abschlusswiderstand, „Media A/B“-Fehler bei Scanner-Modulen (wie dem 1756-CN2B oder 1756-CNB) zu vermeiden.

• Großer Temperaturbereich: Im Gegensatz zu Abschlusswiderständen für den Verbraucherbereich behält der 1786-XT seinen genauen Widerstandswert auch bei extremen Temperaturschwankungen in unbeheizten Gehäusen bei.
