Analog-Ein-/Ausgabe-Pack GE IS220PAICH2A Mark VIe

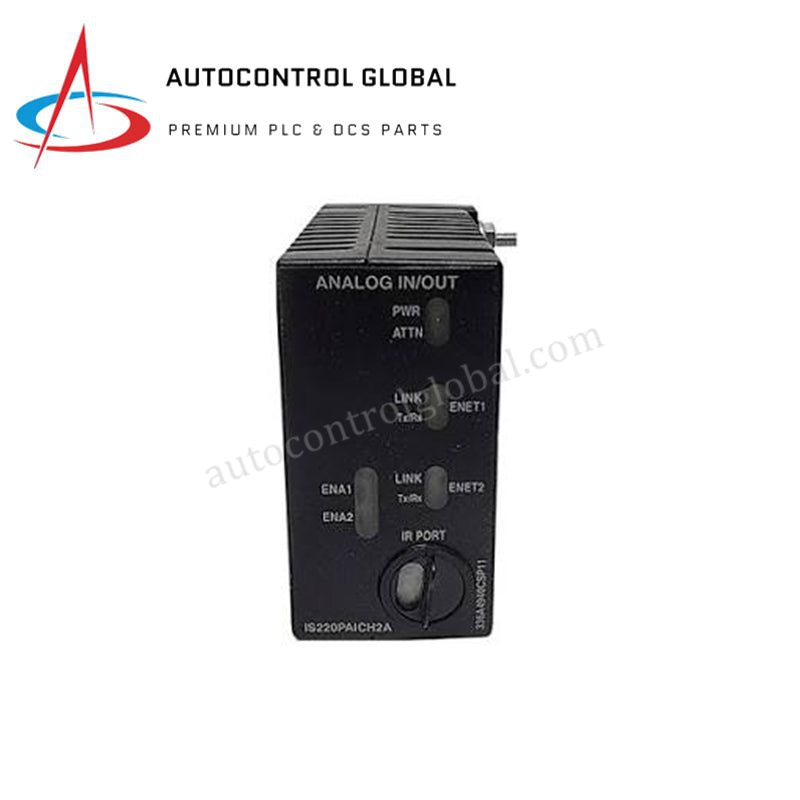

GE IS220PAICH2A Analog I/O Pack

Konfiguriert für die analoge Signalverarbeitung innerhalb der Mark VIe-Steuerarchitekturen bietet das GE IS220PAICH2A (IS220PAICH2A I/O Pack) die direkte elektrische Ausführung der Mehrkanal-Ein-/Ausgangsaufbereitung zur Überwachung und Steuerung von Prozessvariablen.

Hardware-Spezifikationen

Industrielle Steuerung und Firmware-Kompatibilität

Das IS220PAICH2A fungiert als hochdichte analoge Schnittstelle und führt eine 16-Bit-Analog-Digital-Wandlung (A/D) der eingehenden Feldsignale durch. Die deterministische Netzwerkleistung innerhalb der Mark VIe-Plattform wird durch die Integration des Moduls mit den TBCI/TBAH-Anschlussplatinen gewährleistet, die eine präzise Signal-Skalierung ermöglichen. Zur Sicherstellung der Betriebssicherheit erfordert das I/O Pack eine Firmware-Flash-Kompatibilität mit dem übergeordneten Steuerprozessor; nicht übereinstimmende Firmware-Versionen können zu Kommunikationszeitüberschreitungen oder falscher I/O-Zuordnung während der System-Synchronisation führen. Die Modularchitektur unterstützt Kanal-zu-Kanal-Isolation, die erforderlich ist, um Erdschleifen bei der Anbindung unterschiedlicher Feldsensoren in komplexen industriellen Steuerkreisen zu verhindern.

Häufig gestellte Fragen (FAQ)

F: Unterstützt das IS220PAICH2A den Live-Austausch (Hot-Swapping) in einem Mark VIe I/O-Rack? A: Ja. Das IS220PAICH2A ist für Hot-Swapping im I/O-Rack ausgelegt, vorausgesetzt, die lokale Anschlussplatine ist entsprechend konfiguriert und die Steuerlogik wird so gehandhabt, dass Fehlauslösungen oder Alarmzustandswechsel während des Entfernens und Einsetzens vermieden werden.

F: Wie sollte die Abschirmung der analogen Feldverkabelung terminiert werden, um elektromagnetische Störungen zu minimieren? A: Die Abschirmungen sollten an den entsprechenden Erdungsklemmen der Anschlussplatinen (TBAH oder TBCI) terminiert werden. Es ist zwingend erforderlich, eine Einpunkt-Erdungsstrategie auf Schaltschrankebene einzuhalten, um Erdschleifen zu vermeiden, die Rauschen in die hochauflösende analoge Wandlungskette einbringen könnten.

Feldinstallationsrichtlinien

1. Montage: Setzen Sie das IS220PAICH2A-Modul auf die Schnittstelle der Anschlussplatine. Stellen Sie sicher, dass der Verriegelungshebel vollständig eingerastet ist, um mechanische Stabilität und Kontaktpressung mit den Backplane-Steckverbindern zu gewährleisten.
2. Verbindung: Überprüfen Sie, dass das I/O Pack korrekt für den spezifischen Steckplatz kodiert ist, um ein versehentliches Einstecken in eine falsche Signaldomäne zu verhindern.
3. Diagnose: Beobachten Sie nach der Installation die LED-Statusanzeigen an der Frontplatte; ein stabiler grüner oder bernsteinfarbener Status zeigt eine erfolgreiche Kommunikation mit dem Controller und eine gültige Signalschleifenintegrität an.
4. Kalibrierung: Führen Sie eine Schleifenprüfung über die ControlST-Software durch, um zu verifizieren, dass die vom I/O Pack gemeldeten skalierten analogen Werte den erwarteten physikalischen Messungen der Feldtransmitter entsprechen.
