Automate-Näherungssensoren | EPRO CON041+PR6423/004-030-CN
Manufacturer: Emerson
-
Part Number: CON041+PR6423/004-030-CN
Condition：New with Original Package
Product Type: Näherungssensoren
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

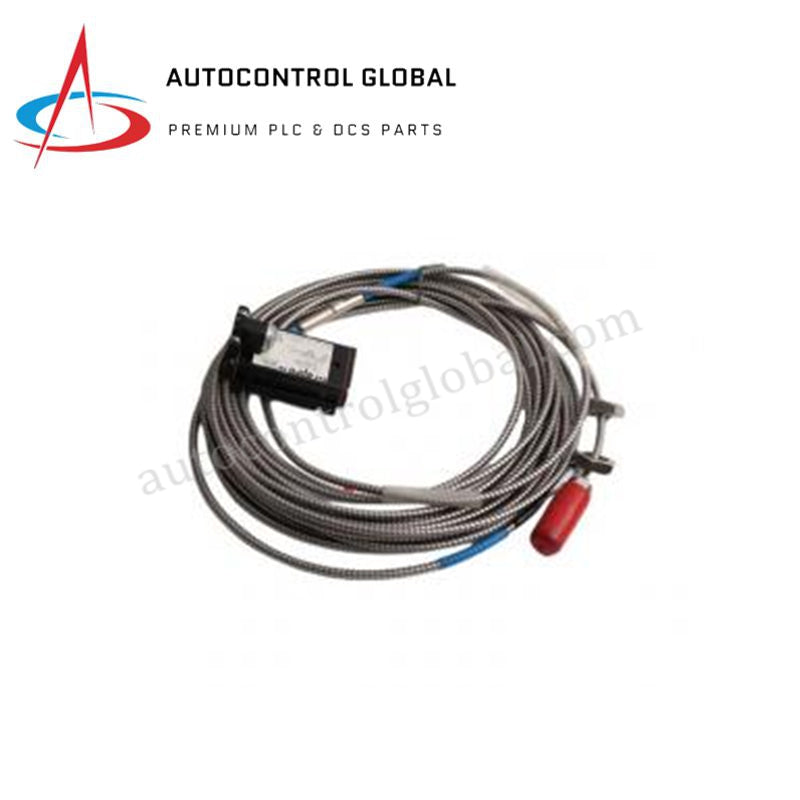

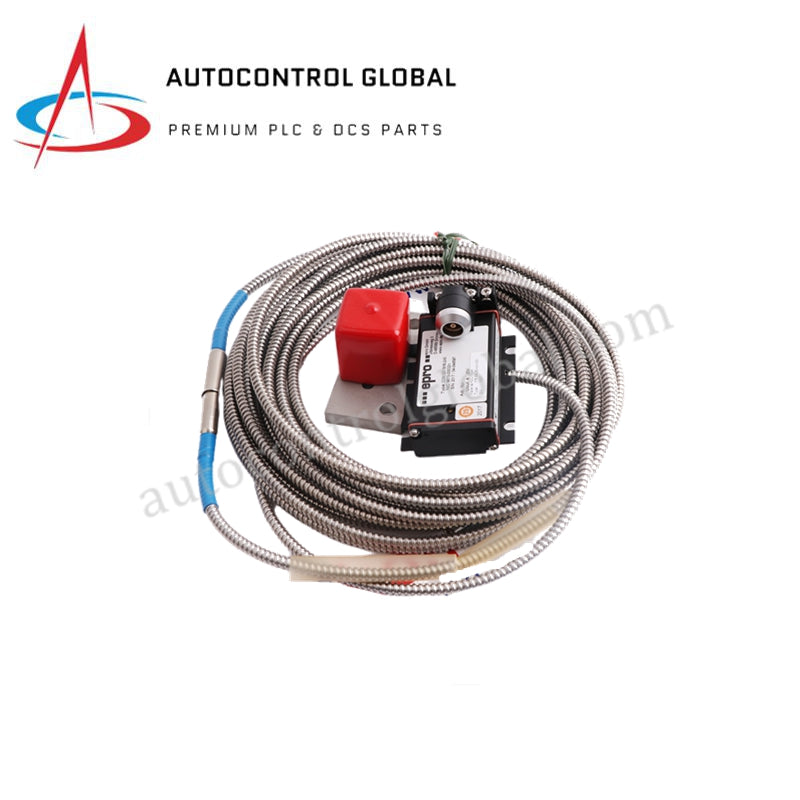

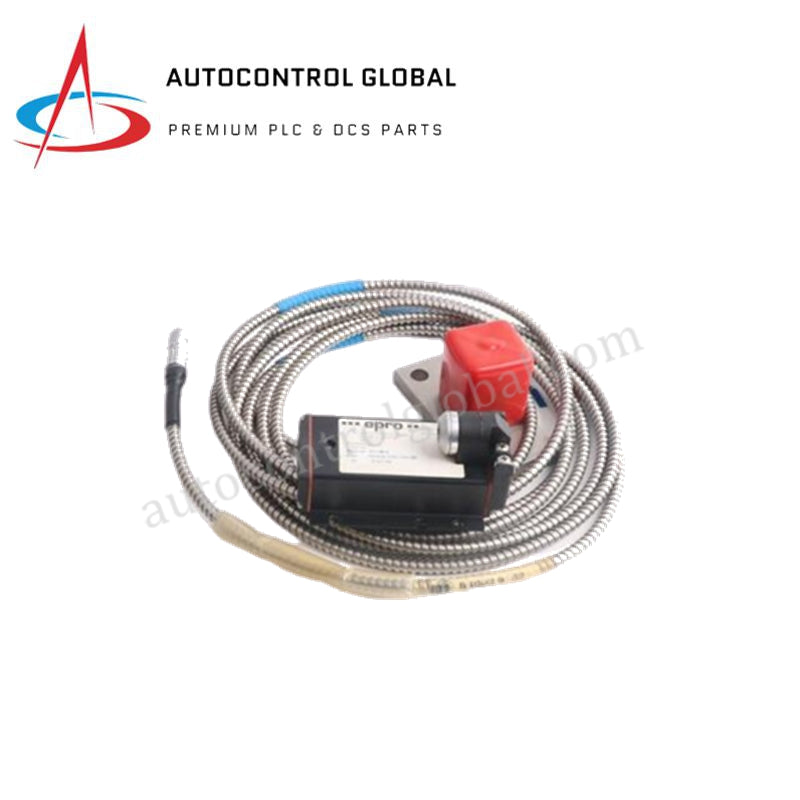

EPRO CON041+PR6423/004-030-CN Wirbelstromaufnehmersystem
Der EPRO CON041+PR6423/004-030-CN, auch als CON041+PR6423/004-030-CN SPS-Prozessormodul katalogisiert, dient als spezielle Hardwarekomponente zur berührungslosen Wegerfassung im Mikrometerbereich innerhalb von Automate-Steuerungsplattformen. Die kombinierte Sensor- und Wandlerhardware wandelt Änderungen elektromagnetischer Felder, die durch Veränderungen des Abstands zu einem Zielobjekt entstehen, direkt in analoge Spannungssignale zur Überwachung von Wellenschwingungen, axialer Verschiebung und Exzentrizitätsparametern um.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | CON041+PR6423/004-030-CN |
| Marke | EPRO |
| Herkunft | USA / China |
| Gewicht | 0,25 kg (Versandgewicht) |
| Abmessungen | 160 mm x 150 mm x 20 mm |
| Betriebstemperatur | -35 bis +180 °C (Sensor und Kabel), -30 bis +100 °C (Wandler) |
| Leistungsaufnahme | Versorgung über -21 VDC bis -32 VDC |
| Sensortyp | 5-mm-Wirbelstromsonde |
| Linearer Messbereich | ~2,0 mm (spezifische Kalibrierung für die Variante /004-030) |
| Empfindlichkeit | 8 V/mm (+/-5 %) |
| Frequenzgang | 0 bis 20.000 Hz (-3 dB) |
| Ausgangssignal | 4-20 mA / -4 bis -20 VDC / -2 bis -18 VDC |
| Abweichung von der Linearität | +/-0,015 mm |
| Zielmaterial | Ferromagnetischer Stahl (42CrMo4 / AISI 4140) |
| Schutzart | IP66 (Sensor), IP20 (Wandler) |
| Zertifizierungen | ATEX, IECEx, CSA Eigensicherheit Ex ia IIC T4/T6 |
Funktionen zur Maschinenüberwachung und TSI
Ingenieure konfigurieren das Aufnehmersystem so, dass an ferromagnetischen Stahloberflächen präzise Skalierungsparameter der Wirbelstromsonde eingehalten werden. Die interne Oszillatorschaltung erzeugt hochfrequente elektromagnetische Felder. Daher muss bei statischen mechanischen Kalibrierungen eine strenge Validierung der Abstandsspannung (Zielwert -10 VDC) erfolgen, um sicherzustellen, dass der Sensor innerhalb seines linearen Messbereichs arbeitet. Die Überwachung des Frequenzgangs bis 20.000 Hz erfasst unmittelbare Abweichungen der Rotordynamik, während integrierte Übersprechunterdrückungsfilter die physikalischen Signale stabilisieren, wenn mehrere 5-mm-Sonden in unmittelbarer radialer Nähe am selben Turbomaschinen-Lagergehäuse montiert sind.
Häufig gestellte Fragen
F: Welche grundlegenden Anforderungen gelten für den Zielbereich, der von diesem Sensor überwacht wird?
A: Der Zielbereich muss aus ferromagnetischem Stahl bestehen, insbesondere aus den Legierungen 42CrMo4 oder AISI 4140, und einen Mindestwellendurchmesser von 15 mm aufweisen. Abweichungen von dieser Materialspezifikation erfordern eine kundenspezifische Neukalibrierung der Signalwandlerparameter, um Skalierungsfehler zu vermeiden.
F: Wie werden die Parameter der internen Schaltung an bestimmte Kabellängen innerhalb dieses Systems angepasst?
A: Die CN-Konfiguration optimiert die interne Impedanzanpassung für festgelegte interne Kabellängen. Das werkseitig gelieferte PTFE-isolierte Kabel darf nicht durchtrennt, gespleißt oder anderweitig verändert werden, da Änderungen Phasenverzerrungen und Kalibrierungsverschiebungen im Messkreis verursachen.
Richtlinien für die Installation vor Ort
Ingenieure müssen die 5-mm-Sonde in starren Halterungen installieren, die strukturelle Resonanzen innerhalb der aktiven Betriebsfrequenzbereiche der Maschine ausschließen. Stellen Sie den anfänglichen mechanischen Luftspalt vor dem Anschluss der Stromversorgungsleitungen mit einer nichtmagnetischen Fühlerlehre exakt auf 0,5 mm ein. Überprüfen Sie, dass die Ausgangsspannung während der statischen Einrichtung einen Basiswert nahe der Mitte des Ausgangsbereichs anzeigt. Führen Sie alle armierten PTFE-Signalkabel durch Schutzrohre und halten Sie dabei einen Mindestbiegeradius von 35 mm ein. Schließen Sie den Schirm des armierten Kabels an der Gerätemasse-Sammelschiene im Gehäuse des Überwachungspanels an und halten Sie die Sensorspitze vollständig von externen Massepotenzialen isoliert, um Erdschleifen zu vermeiden.
